DEFINIZIONE DELL'INVOLUCRO SCAMBIANTE

INPUT GRAFICO - COPIA DI UN PIANO

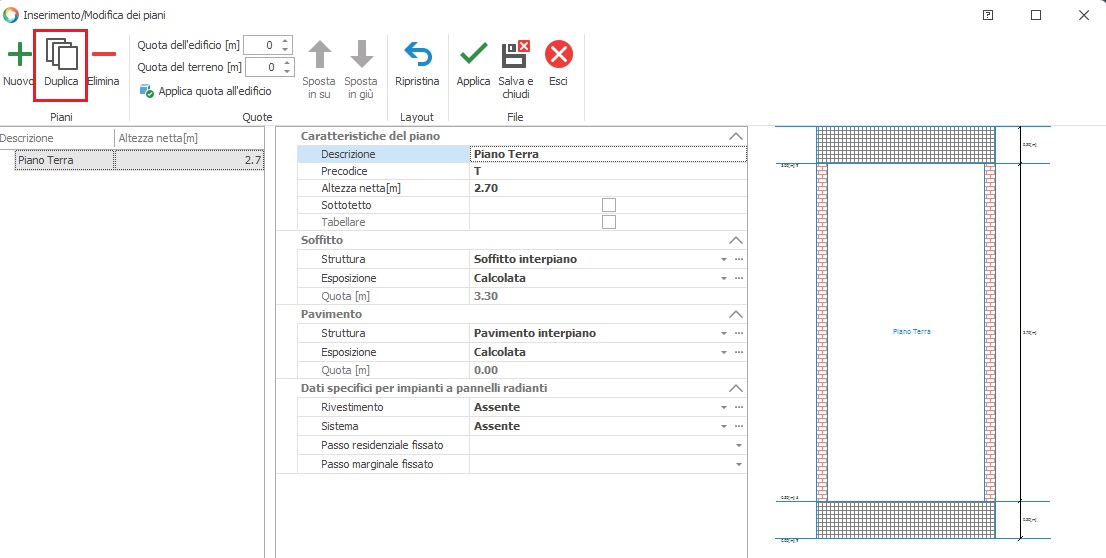

Per effettuare la copia di un piano esistente (deve almeno essere presente una parete nel piano che si vuole duplicare) occorre aprire la maschera di gestione dei livelli dell'edificio e cliccare sul pulsante <Duplica> come

mostrato nella figura sottostante.

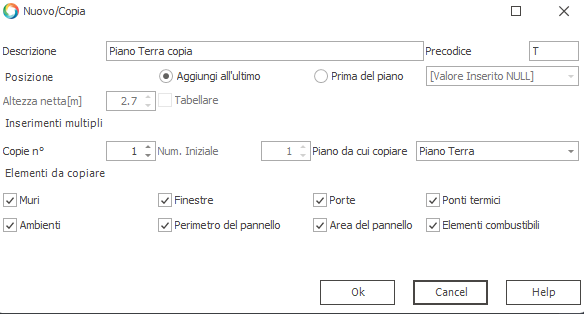

Cliccando su <Duplica> il programma apre la maschera sottostante.

In tale maschera l'utente deve specificare:

Descrizione (Nome del piano)
Precodice : codice alfanumerico che caratterizzerà il piano nelle etichette di programma
Posizione: Se si seleziona Aggiungi all'ultimo il programma inserirà il nuovo piano alla fine dell'elenco dei piani esistenti nella lista indipendentemente dal piano che sta per essere duplicato (piano sorgente). Selezionando invece Prima del Piano il programma aggiunge un menu a tendina dove selezionare un piano già esistente nella lista: il nuovo piano che sta per essere creato come copia di uno esistente verrà posizionato prima del piano selezionato nel menu a tendina. si utilizza questa opzione pertanto per inserire un piano in una posizione intermedia dell'edificio.
Copie: specificare il numero di copie da effettuare. Verranno aggiunti tanti piani quanti ne indica il numero qui inserito
Num. Iniziale: qualora si creino più piani il numero iniziale verrà inserito nella descrizione del livello in modo da differenziare la descrizione stessa. Ad esempio, con le impostazioni della maschera sovrastante, mettendo Copie N. = 3 e numero iniziale pari a due il programma creerà Piano2, Piano3 e Piano4 tutti aventi lo stesso input.
Piano da cui copiare: selezionare il piano sorgente dalla lista dei piani;
Elementi da Copiare: Selezionare i componenti del piano sorgente che devono essere trasferiti al nuovo piano. Premere <Tutti> per effettuare la selezione di tutti i componenti.

Attenzione: l'effettivo inserimento del nuovo/i piano/i nel progetto avviene soltanto alla chiusura della maschera dell'elenco piani.
