DEFINIZIONE DELL'INVOLUCRO SCAMBIANTE

GESTIONE DELLE FRONTIERE - ELENCO AMBIENTI - DATI ESTESI

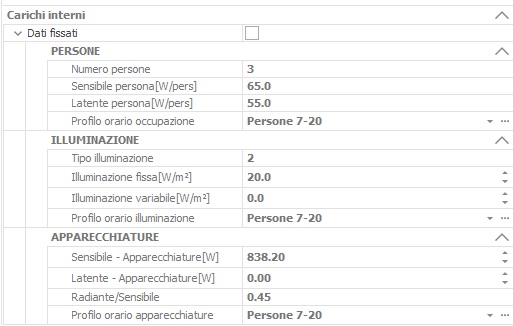

Carichi interni

Dati fissati. Di default tale check box è deselezionato, questo significa che i dati relativi ai carichi interni sono quelli digitati nella zona termica di appartenenza e nei successivi campi sono riportati, in sola lettura,

i risultati dell'ambiente dovuti all'input eseguito nella zona termica di appartenenza. Inserendo il segno di spunta i campi successivi diventano editabili, in questa maniera l'utente può specificare ambiente per

ambiente condizioni diverse.

Persone

In questa sezione sono riportati i dati di input necessari per il calcolo del carico termico interno dovuto alla presenza delle persone.

	Numero di persone. Inserire il numero massimo di persone presenti in ambiente.
	Sensibile persona[W/pers]. Valore della potenza sensibile immessa in ambiente dal singolo individuo dell’attività fisica che svolge.
	Latente persona[W/pers]. Valore della potenza latente immessa in ambiente dal singolo individuo dell’attività fisica che svolge.
	Profilo orario. Nel combo box scegliere il profilo orario di presenza delle persone. Se l’archivio dei codici orario è vuoto, selezionare "Aggiungi in progetto"per accedere all'archivio, crearne uno e selezionarlo.

Illuminazione

In questa sezione sono riportati i dati di input necessari per il calcolo del carico termico interno dovuto ai dispositivi di illuminazione.

	Tipo illuminazione. Selezionare la tipologia di lampada tra le 4 opzioni possibili: Lampade ad incandescenza esposte Lampade fluorescenti non ventilate Fluorescenti con ripresa dell'aria dall'alto Fluorescenti con ripresa aria attraverso corpo illuminante
	Illuminazione fissa[W/m²]. Densità di illuminazione [W/m²] mantenuta in ambiente indipendentemente dall’apporto dovuto all’irraggiamento esterno attraverso i serramenti.
	Illuminazione variabile[W/m²]. Densità di illuminazione [W/m²] mantenuta in ambiente solo quando l’apporto dovuto all’irraggiamento esterno attraverso i serramenti risulta essere inferiore ad esso.
	Profilo orario. Nel combo box scegliere il profilo orario di presenza del carico dovuto all'illuminazione. Se l’archivio dei codici orario è vuoto, selezionare "Aggiungi in progetto"per accedere all'archivio, crearne uno e selezionarlo.

Apparecchiature

In questa sezione sono riportati i dati di input necessari per il calcolo del carico termico interno dovuto alle apparecchiature presenti in ambiente.

Sensibile - Apparecchiature[W]. Apporto di calore sensibile dovuto ad apparecchiature presenti negli ambienti.

Latente - Apparecchiature[W]. Apporto di calore latente dovuto ad apparecchiature, che emettono vapore, presenti negli ambienti.

Radiante/Sensibile. Rapporto tra la componente radiante e quella sensibile del carico dovuto alle apparecchiature. Tale rapporto è funzione della temperatura del corpo emittente. Valori consigliati sono:

Temperatura corpo emittente = 50 °C	R/S = 0,45
Temperatura corpo emittente = 100 °C	R/S = 0,51
Temperatura corpo emittente = 200 °C	R/S = 0,62
Temperatura corpo emittente = 500 °C	R/S = 0,83
Temperatura corpo emittente = 1000 °C	R/S = 0,95

Profilo orario. Selezionare il profilo orario di presenza del carico dovuto alle apparecchiature. Se l’archivio dei codici orario è vuoto, selezionare "Aggiungi in progetto"per accedere all'archivio, crearne uno e selezionarlo.
