DEFINIZIONE DELL'INVOLUCRO SCAMBIANTE

GESTIONE DELLE FRONTIERE - ELENCO AMBIENTI - DATI ESTESI

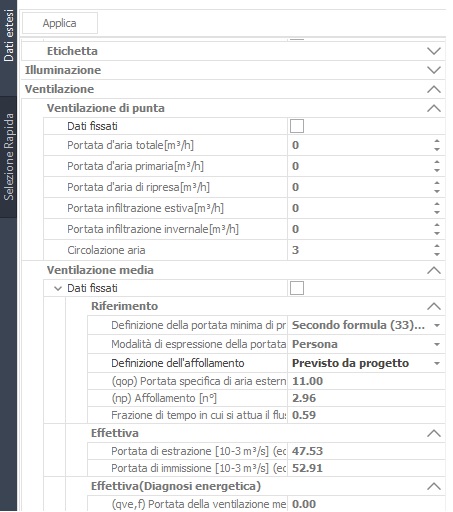

Ventilazione

Ventilazione di punta

In questa sezione sono riportati tutti i dati necessari per il calcolo delle potenze termiche necessarie per la climatizzazione invernale ed estiva.

	Dati fissati. Di default tale check box è deselezionato, questo significa che i dati relativi alla ventilazione sono quelli digitati nella zona termica di appartenenza e nei successivi campi sono riportati, in sola lettura, i risultati dell'ambiente dovuti all'input eseguito nella zona termica di appartenenza. Inserendo il segno di spunta i campi successivi diventano editabili, in questa maniera l'utente può specificare ambiente per ambiente le condizioni di ventilazione.
	Portata d'aria totale [m³/h]. Valore della portata d'aria di ventilazione meccanica complessivamente entrante in ambiente.
	Portata d'aria primaria [m³/h]. Valore della portata d'aria primaria, proveniente dall'esterno, dovuta alla ventilazione meccanica.
	Portata d'aria di ripresa [m³/h]. Valore della portata d'aria proveniente dall'ambiente interno, dovuta alla ventilazione meccanica.
	Portata infiltrazione estiva [m³/h]. Valore della portata d'aria, nella stagione estiva, proveniente dall'ambiente esterno dovuta alle infiltrazioni attraverso l'involucro.
	Portata infiltrazione invernale [m³/h]. Valore della portata d'aria, nella stagione invernale, proveniente dall'ambiente esterno dovuta alle infiltrazioni attraverso l'involucro.
	Circolazione aria. Il campo accetta dei valori numerici da 1 a 5. Il significato degli indicatori numerici è il seguente: Impianto a soli radiatori o comunque con movimentazione dell'aria <=1 volume/ora Impianto con movimentazione dell'aria <=5 volumi/ora Impianto con ventilconvettori o ad induzione o comunque con movimentazione dell'aria <=8 volumi/ora Movimentazione dell'aria >8 volumi/ora (codice normale 4) e pavimento ricoperto da piastrelle Impianto a soli radiatori o comunque con movimentazione dell'aria <=1 volume/ora Tale parametro influenza il calcolo del profilo orario delle temperature calcolato con il metodo delle funzioni di trasferimento ASHRAE.

Ventilazione media

In questa sezione sono riportati tutti i dati necessari per il calcolo del fabbisogno energetico dell'edificio per i servizi energetici di climatizzazione estiva ed invernale.

Dati fissati. Di default tale check box è deselezionato, questo significa che i dati relativi alla ventilazione sono quelli digitati nella zona termica di appartenenza e nei successivi campi sono riportati, in sola lettura, i risultati dell'ambiente dovuti all'input eseguito nella zona termica di appartenenza. Inserendo il segno di spunta i campi successivi diventano editabili, in questa maniera l'utente può specificare ambiente per ambiente le condizioni di ventilazione.

Definizione della portata minima di progetto dell'aria esterna. In questo check box sono selezionabili due voci: "Secondo formula (33) della UNI/TS 11300-1" e "Secondo formula (34) della UNI/TS 11300-1". Queste due voci permettono di scegliere quale sarà la procedura adottata per il calcolo della portata di ventilazione media mensile come previsto dal paragrafo 12.1 della specifica tecnica UNI/TS 11300-1:2014. La formula (33) fa riferimento alla procedura riportata nella norma UNI 10339, mentre la formula (34) prevede la definizione dei ricambi d'aria orari. Si rimanda alla lettura della suddetta norma per maggiori indicazioni.

I campi successivi possono variare a seconda delle varie opzioni selezionate si mostreranno le varie combinazioni possibili.

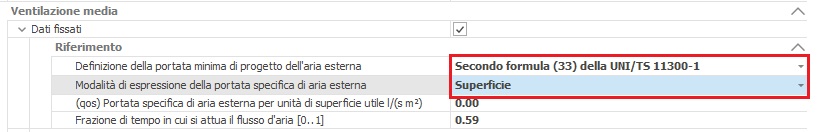

	Modalità di espressione della portata specifica di aria esterna. Il dato selezionato in questo combo box chiarisce quale parametro viene scelto per il calcolo della portata di rinnovo. La voce "Superficie" sta a significare che la portata di aria esterna è calcolata in funzione della superficie utile calpestabile.
	(qos) Portata specifica di aria esterna per unità di superficie utile [l/(s m²)]. Portata specifica di aria esterna per unità di superficie utile servita dalla ventilazione, come definita e riportata nella UNI 10339.
	Frazione di tempo in cui si attua il flusso d'aria [0..1]. Fattore di correzione che rappresenta la frazione di tempo in cui si attua il flusso dell'aria k-esimo e che tiene conto dell'effettivo profilo di utilizzo e delle infiltrazioni che si hanno quando non si opera l'aerazione.

	Modalità di espressione della portata specifica di aria esterna. Il dato selezionato in questo combo box chiarisce quale parametro viene scelto per il calcolo della portata di rinnovo. La voce "Persona" sta a significare che la portata di aria esterna è calcolata in funzione al numero di persone presenti in ambiente.

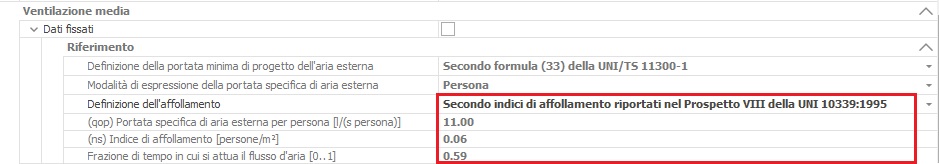

	Definizione dell'affollamento. La voce scelta in questo combo box da informazioni su come definito il numero di persone presenti nell'ambiente. La scelta "Secondo indici di affollamento riportati nel Prospetto VIII della UNI 10339:1995" sta a significare che occorre definire la densità della popolazione nell'ambiente.
	(qop) Portata specifica di aria esterna per persona [l/(s persona)]. Portata specifica di aria esterna per persona, come definita e riportata nella UNI 10339.
	(ns) Indice di affollamento [persone/m²]. Indicie di affollamento convenzionale per unità di superficie riferito alle condizioni di progetto, come definito e riportato nella UNI 10339.
	Frazione di tempo in cui si attua il flusso d'aria [0..1]. Fattore di correzione che rappresenta la frazione di tempo in cui si attua il flusso dell'aria k-esimo e che tiene conto dell'effettivo profilo di utilizzo e delle infiltrazioni che si hanno quando non si opera l'aerazione.

	Modalità di espressione della portata specifica di aria esterna. Il dato selezionato in questo combo box chiarisce quale parametro viene scelto per il calcolo della portata di rinnovo. La voce "Persona" sta a significare che la portata di aria esterna è calcolata in funzione al numero di persone presenti in ambiente.

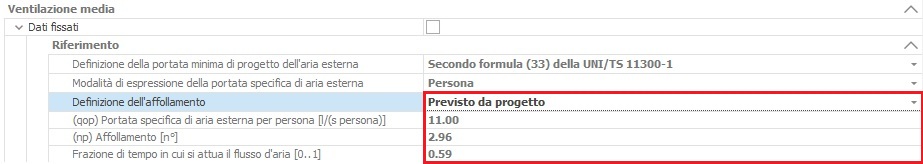

	Definizione dell'affollamento. La voce scelta in questo combo box da informazioni su come definito il numero di persone presenti nell'ambiente. La scelta "Previsto da progetto" sta a significare che occorre definire direttamente il numero di occupanti presenti.
	(qop) Portata specifica di aria esterna per persona [l/(s persona)]. Portata specifica di aria esterna per persona, come definita e riportata nella UNI 10339.
	(np) Affollamento [n°]. Numero di persone presenti in ambiente.
	Frazione di tempo in cui si attua il flusso d'aria [0..1]. Fattore di correzione che rappresenta la frazione di tempo in cui si attua il flusso dell'aria k-esimo e che tiene conto dell'effettivo profilo di utilizzo e delle infiltrazioni che si hanno quando non si opera l'aerazione.

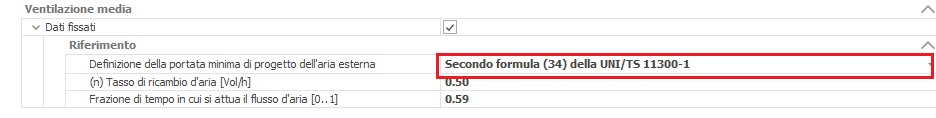

	(n) Tasso di ricambio d'aria [Vol/h]. Frazione del volume ambiente che ogni ora viene sostituito con aria presa dall'ambiente esterno.
	Frazione di tempo in cui si attua il flusso d'aria [0..1]. Fattore di correzione che rappresenta la frazione di tempo in cui si attua il flusso dell'aria k-esimo e che tiene conto dell'effettivo profilo di utilizzo e delle infiltrazioni che si hanno quando non si opera l'aerazione.
