DEFINIZIONE DELL'INVOLUCRO SCAMBIANTE

INPUT GRAFICO - DISEGNO DELLE CURVE DI LIVELLO

Icona:

Comando: DSOIL

Finalità: Permette il disegno di una curva di livello

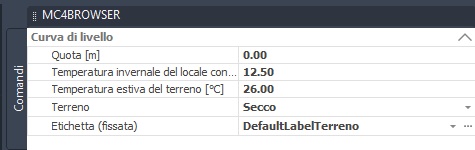

All'esecuzione del comando il programma apre la barra laterale (vedi immagine sottostante).

I dati da impostare sono i seguenti:

- Quota: rappresenta la quota assoluta della curva di livello rispetto USC globale del piano di disegno

- Temperatura del terreno estiva/invernale: rappresentano le temperature di scambio del pavimento/parete che sarà a contatto con il terreno.

- Terreno : condizione del terreno (Secco, Medio Umido)

Nel disegnare le curve di livello, ovviamente occorre disegnare una serie di poligoni.

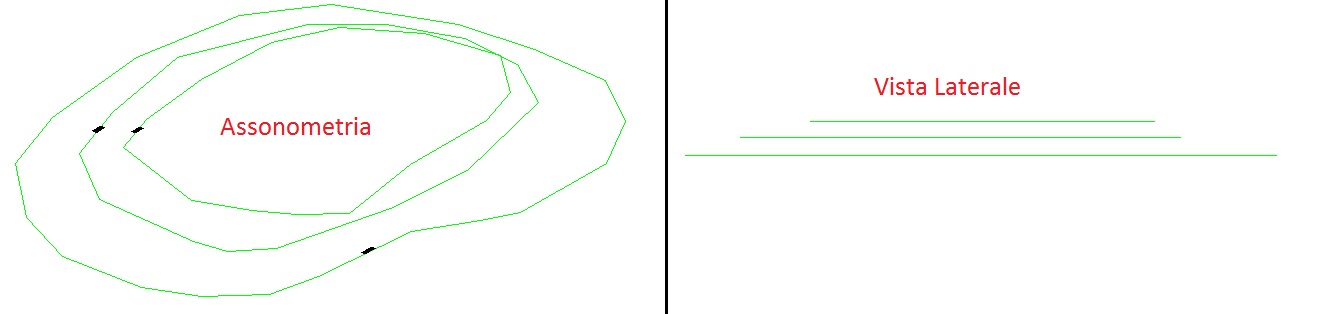

L'immagine qui di seguito mostra un esempio di input.

Dopo aver disegnato le curve di livello occorre far generare al programma il disegno 3D dello stesso usando l'apposito comando.
