DEFINIZIONE DELL'INVOLUCRO SCAMBIANTE

INPUT GRAFICO - INSERIMENTO FALDA

Icona:

Comando: DROOF

Finalità: Permette il disegno della falda

Tramite questo comando occorre disegnare i tag delle falde del tetto.

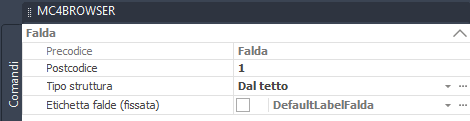

Dopo aver eseguito il comando occorre impostare nella barra laterale (vedi immagine sottostante) il tipo di struttura se diversa da quella indicata nel livello tetto di appartenenza; un precodice (si può usare il defualt,

esso è il testo che appare nell' etichetta della falda) il progressivo (numera la falda) e poi selezionare il tipo di etichetta (con le impostazioni sulle proprietà da mostrare nella label).

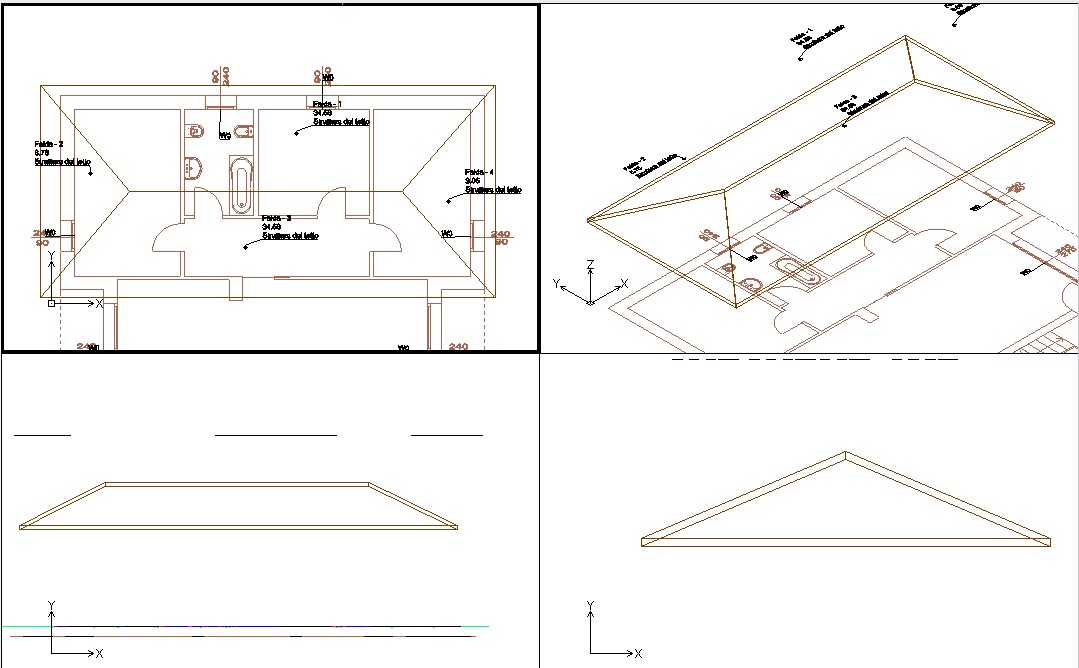

Una volta  impostati i dati nella barra laterale occorre cliccare all'interno dei poligoni generati dal disegno delle linee di colmo/gronda quando è attiva la vista dall'alto (quella classica che si usa durante il disegno dei vari

componenti). Il programma inserisce il tag e genera il 3D della falda stessa.

Se le linee di colmo e gronda non formano un poligono perfettamente piano (i cui spigoli appartengono ad un unico piano) il programma restituisce (nella label) un messaggio di mancata complanarità (Falda non Valida)

 Per correggere tale problema si potrebbe ridurre tutti i poligoni dei tetti a dei triangoli (che sono sempre complanari perchè per tre punti esiste sempre un piano che li contiene) oppure (scelta consigliata) correggere

l'input e (altezze dei nodi) per rendere la falda complanare.
