DEFINIZIONE DELL'INVOLUCRO SCAMBIANTE

INPUT GRAFICO - DISEGNO DI UNA PARETE FITTIZIA

Icona:

Comando: DDELIMIT

Finalità: Permette il disegno di una parete fittizia al fine di suddividere un ambiente in due ambienti termicamente separati

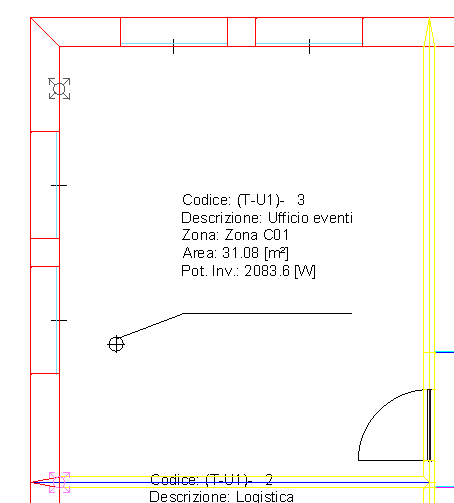

Il comando permette di tracciare, all'interno di un locale, una parete interna di separazione priva di spessore e di volume in modo da suddividerlo in due locali che risulteranno termicamente distinti; la parete così

definita non presenta frontiera quindi verrà considerata adiabatica dal punto di vista degli scambi termici.

A differenza di altre funzioni di editing, tale comando, una volta attivo, non presenta parametri di caratterizzazione all'interno della sezione "Comandi" della barra laterale.

Il comando è applicabile ad un locale già dotato,o meno, di etichetta ambiente.

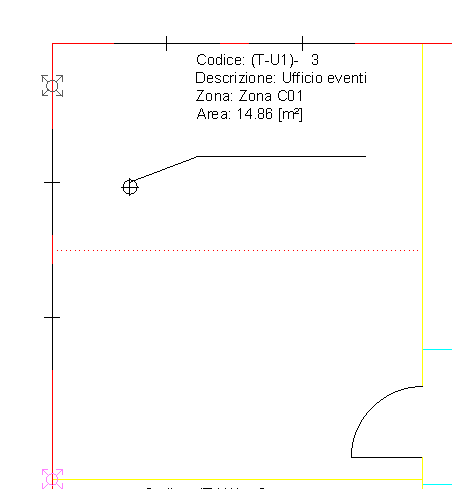

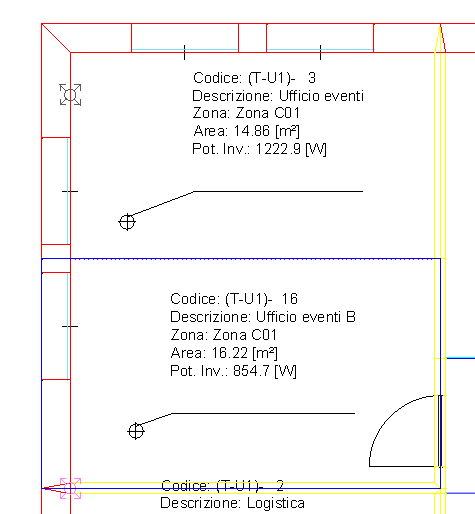

Da un punto di vista operativo, si procederà al tracciamento di un unifilare all'interno del locale in modo da suddividerlo in due porzioni; nella nuova porzione così creata, si potrà quindi attribuire un ambiente

distinto da quello contiguo.

L'adozione della parete fittizia è ammessa nell'ambito del calcolo energetico, del calcolo dei carichi termici, del disegno e dimensionamento degli impianti, non si presta invece per le valutazioni di tipo acustico.

Attenzione :

il comando di disegno di una parete fittizia non dev'essere utilizzato:

- per definire una parete perimetrale esterna

- per definire il perimetro di un balcone

- per definire l'elemento di separazione di un ambiente aggregato (divisorio tra ambiente "padre" ed ambiente "figlio")
