DEFINIZIONE DELL'INVOLUCRO SCAMBIANTE

GESTIONE DELLE FRONTIERE - ELENCO FRONTIERE

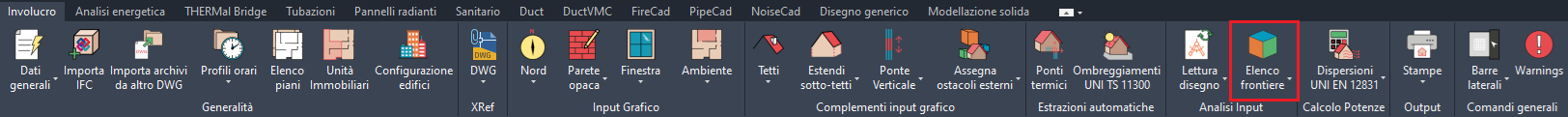

Cliccando sull'icona Elenco Frontiere il programma apre l'omonimo menu.

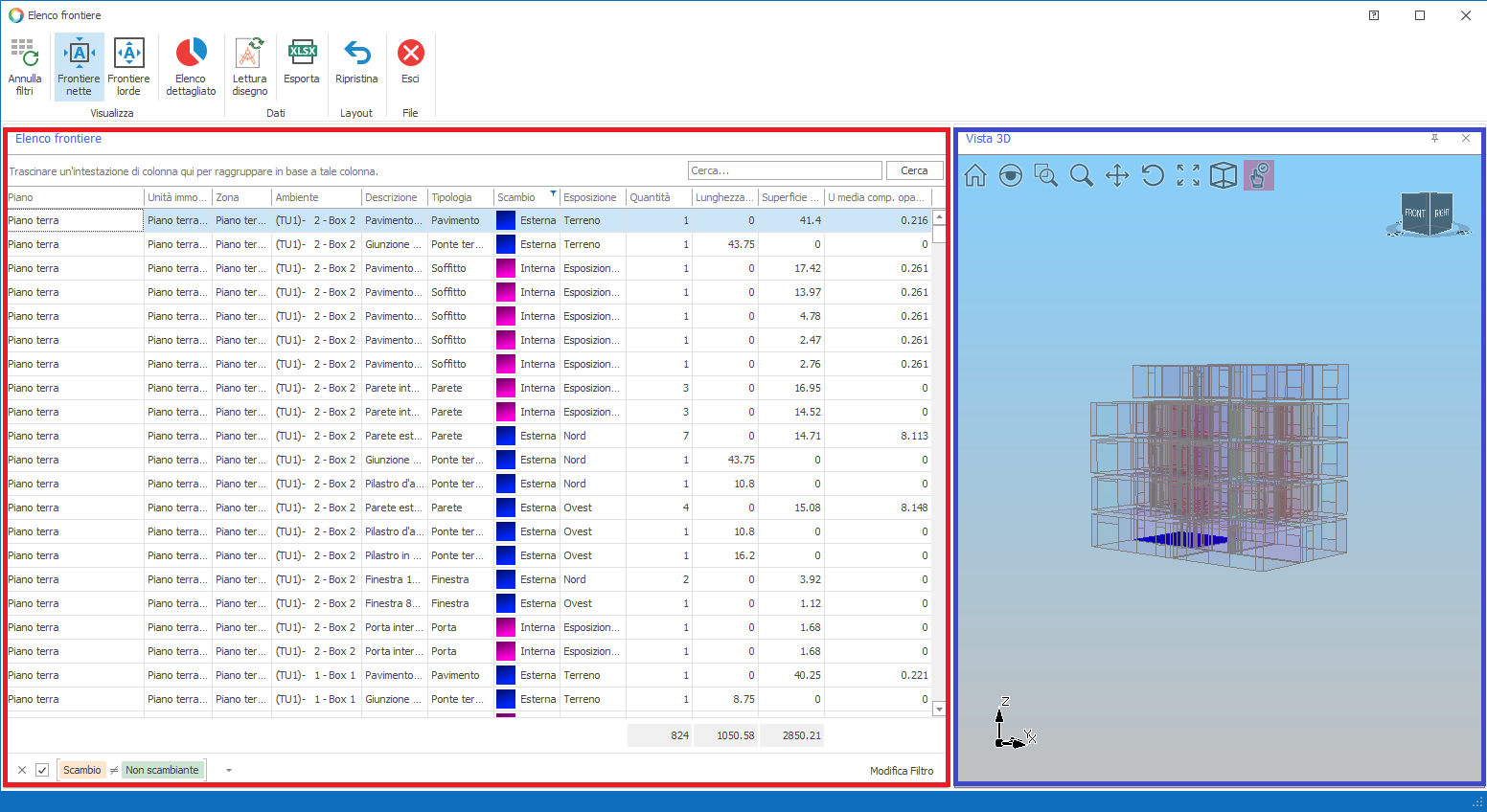

La finestra che si apre si può dividere in due zone.

Una prima zona, bordata di rosso nell'immagine soprastante rappresenta il navigatore tabellare e riporta un riepilogo di tutte le frontiere scambianti desumibili dal progetto.

La zona bordata di blu rappresenta il navigatore tridimensionale che opera in sinergia con il navigatore tabellare.

Per l'approfondimento sull'organizzazione e le funzionalità dell'Elenco ambienti rinviamo il lettore alla consultazione del documento Strumenti di analisi dell'input reperibile all'interno della sezione "Guide e Tutorial" dell'AREA SUPPORTO TECNICO

all'interno del sito di Mc4Software (sezione accessibile previo inserimento delle credenziali di Login).

Attenzione:

il valore di trasmittanza media riportato nell'ambito dell"Elenco frontiere" per ciascun elemento opaco è un dato puramente indicativo e non ha rilevanza ai fini normativi; esso viene calcolato secondo gli stessi criteri con cui viene stimato il valore per l'intera

categoria di strutture di appartenenza ma in relazione ad una porzione molto più limitata dell'involucro.

Valori anche molto elevati di questo parametro che si possono riscontrare localmente sono l'effetto, tipicamente, della delimitazione dell'analisi ad una porzione di superficie lorda molto piccola, in taluni casi inferiori all'unità.

La presenza di questo indicatore nel dettaglio delle frontiere assume pertanto l'esclusiva finalità di individuare le possibili criticità nella distribuzione del valore di trasmittanza media dovute, in genere, alla presenza di una molteplicità di ponti termici.

A parità di stratigrafia e di ponti termici, le "perturbazioni" dovute invece ad un confronto su superfici lorde molto diverse tra loro non sono significative ai fini della verifica complessiva di tale parametro.
