DEFINIZIONE DELL'INVOLUCRO SCAMBIANTE

INPUT GRAFICO - ESTENSIONE SOTTOTETTI

Icona:

Comando: EROOF

Finalità: Esegue l'estensione delle pareti degli ambienti fino all'intersezione con il tetto

All'esecuzione del comando tutte le pareti degli ambienti che sono stati definiti come "Sottotetto" verranno estesi fino al tetto di competenza dell'ambiente stesso.

Per definire il tetto di competenza di un ambiente il programma traccia una linea verticale (non visibile all'utente). Il primo livello tetto intersecato da tale linea determina il tetto di competenza dell'ambiente.

In funzione di questa considerazione, qualora si abbiano più livelli tetto, l'utente deve far si che per ambienti a due altezze deve usare una parete divisoria delle due parti d'ambiente ed usare l'ambiente aggregato per

unire la geometria in un unico ambiente. Il tag dell'ambiente principale sarà in corrispondenza del primo tetto mentre il tag dell'ambiente aggregato sarà in corrispondenza dell'altro.

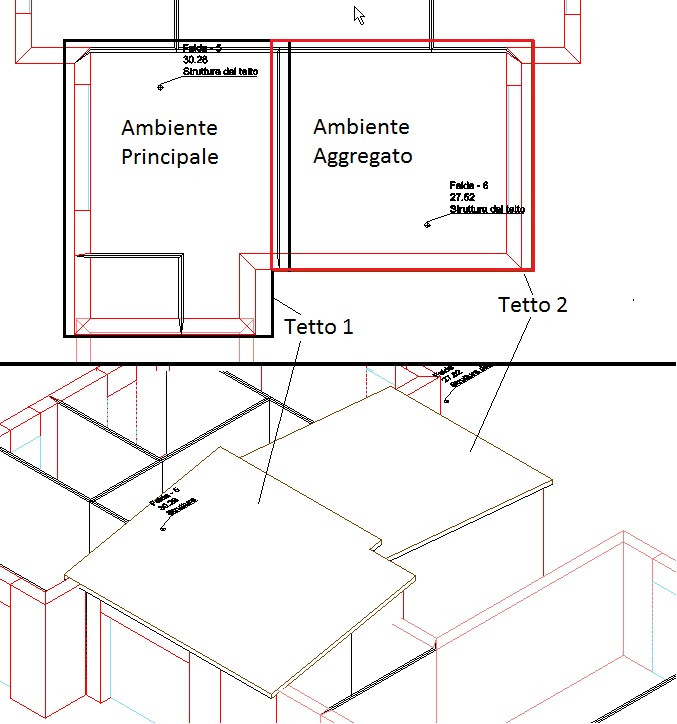

L'immagine sottostante mostra un esempio di ambiente unico con due parti estese a due tetti diversi.

Si noti come entrambi i tetti (posizionati su due livelli tetto diversi) coprano il divisorio. Inoltre proprio perché nella vista in pianta le due falde si sovrappongono occorre posizionarle su due livelli tetto diversi.

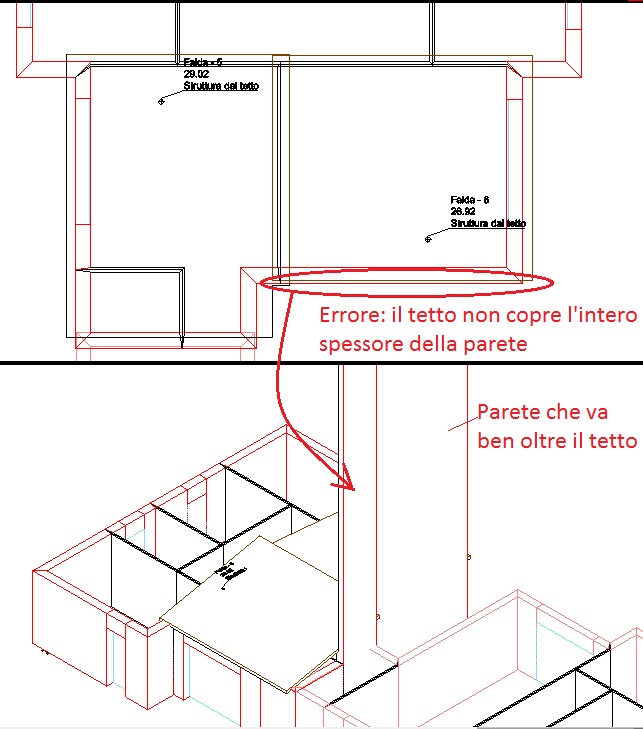

Inoltre, qualora il tetto non copra completamente le pareti dell'ambiente sottotetto (incluso lo spessore delle pareti) una volta eseguito il comando, le pareti o parte di esse che non intersecano verranno estese ben oltre

il limite del tetto.

Questa operazione comporta una superficie disperdente dell'ambiente enorme che nella realà ovviamente non esiste. Per tanto si invita l'utente a porre particolare attenzione al disegno del tetto e alla definizione dei

Sottotetti e si consiglia sempre il controllo visivo del modello 3D del fabbricato.
