DISEGNO DEGLI IMPIANTI

---



---

RETI ANTINCENDIO - AGGIUNGERE TERMINALE AL CALCOLO DI SIMULAZIONE

---



Icona:

Comando: SELECTAREA

Finalità: Aggiunge i terminali selezionati all'area da simulare

Il comando aggiunge il terminale all'area da simulare e verrà pertanto considerato attivo nel calcolo delle perdite e della portata dell'area di simulazione (area aggiuntiva personalizzata).

Si esegue il comando si disegna una finestra di selezione in modo da includere i terminali che devono essere aggiunti all'area di simulazione. Per la selezione in finestra si usano i criteri del CAD.

Finita la selezione occorre premere <Invio> per avere il risultato finale. I terminali facenti parte dell'area sfavorevole sono contraddistinti con un cerchio di colore magenta che li racchiude.

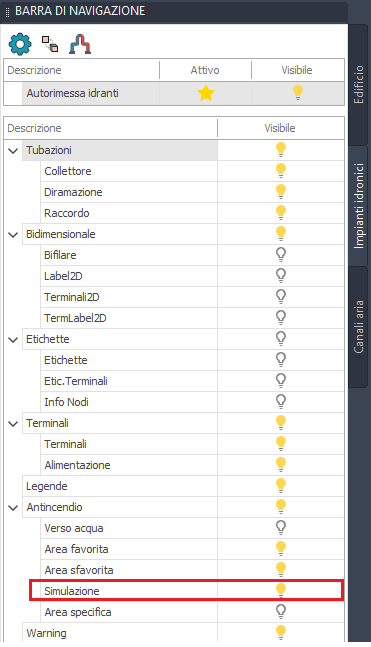

Si ricorda che per vedere i cerchi occorre che il relativo layer sia attivo (vedi figura sottostante).

Il terminale deve apparire come nella figura mostrata qui sotto.
