DISEGNO DEGLI IMPIANTI

---



---

RETI ANTINCENDIO - POSIZIONAMENTO MANUALE DEI TERMINALI ANTINCENDIO

---



Icona:

Comando: DTRMFIRE

Finalità: Inserisce un terminale fire (Sprinkler o Idrante) nel progetto

Il comando permette all'utente l'inserimento singolo di un terminale FireCAD, ossia di uno Sprinkler oppure di un Idrante.

Il programma disegna pertanto la tubazione di collegamento tra il/i terminale/i selezionato e la tubazione principale.

Si esegue il comando e si seleziona il terminale che si vuole collegare. Per la selezione si usa la classica procedura che si usa per i CAD.

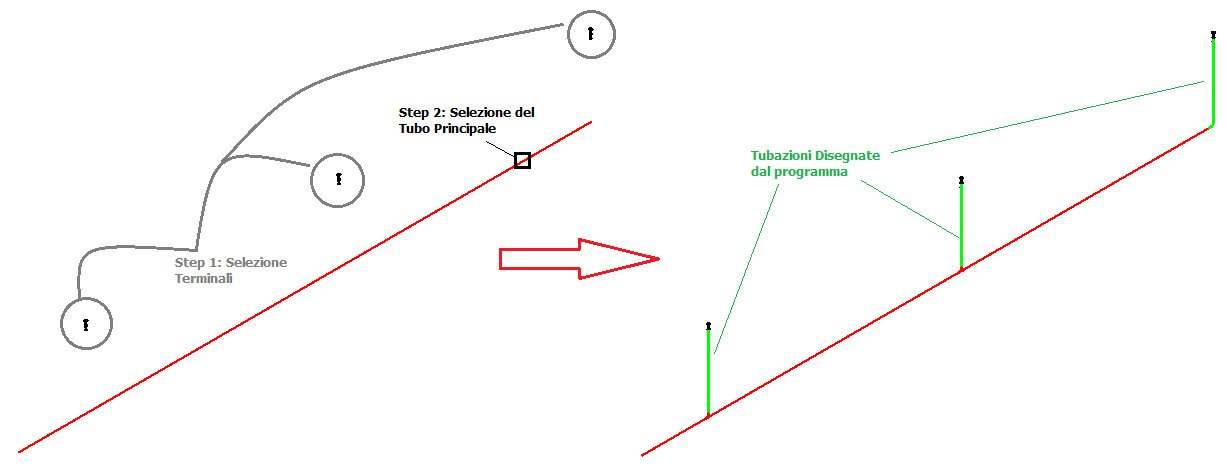

L'immagine qui sopra mostra la sequenza per collegare tre sprinkler alla tubazione principale (colore rosso, definita come classe "Collettore").
