DISEGNO DEGLI IMPIANTI

---



---

RETI ANTINCENDIO - DISEGNO DEGLI SPRINKLERS IN RACK

---



Icona:

Comando: DEACTIVETERMFAV

Finalità: Dispone la serie di terminali in-rack

Il comando permette il disegno di sprinklers in-rack.

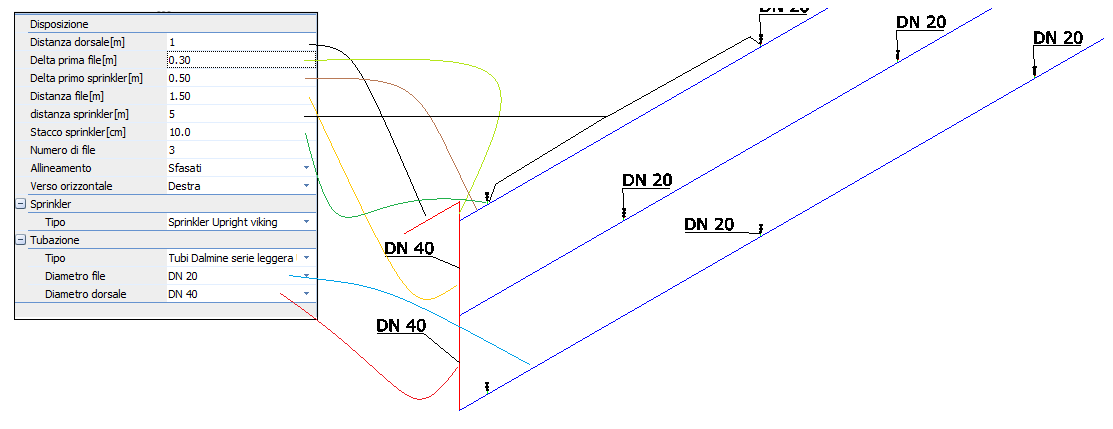

Si esegue il comando e si impostano i dati nella barra laterale che saranno usati per disporre i terminali nel disegno. Per quanto riguarda il significato dei campi da compilare nella barra laterale si faccia riferimento alla figura

sottostante.

Una volta impostati i dati occorre cliccare nele punto iniziale e finale; tra questi due punti il programma inserirà le file con gli sprinkler ad esso agganciati.

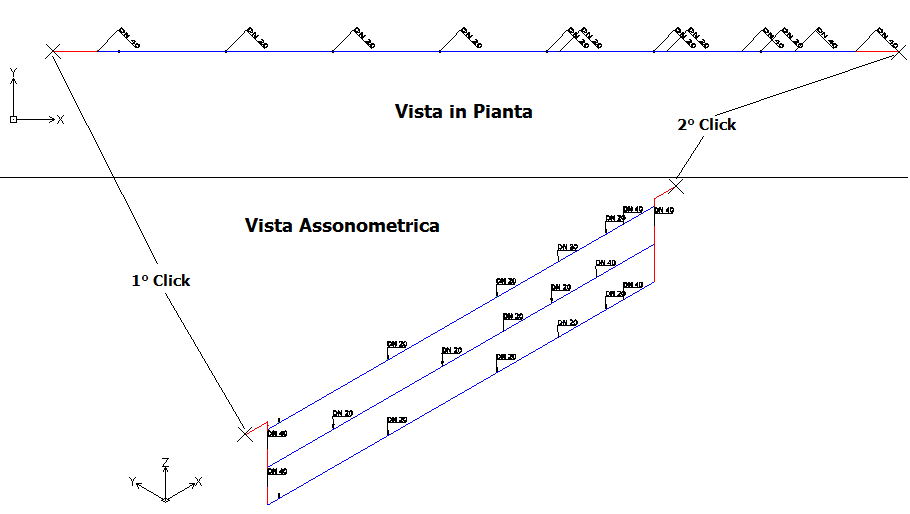

La figura sottostante mostra la vista in pianta e in assonometria per evidenziare dove si è cliccato per ottenere il disegno.
