DIMENSIONAMENTO DEGLI IMPIANTI

---



---

RETI ANTINCENDIO - VISUALIZZAZIONE DEI RISULTATI DI CALCOLO

---



Icona:

Comando: DBFIREGRAF

Finalità: Apre la maschera dei risultati



Il comando apre la maschera dei risultati senza eseguire alcun calcolo.

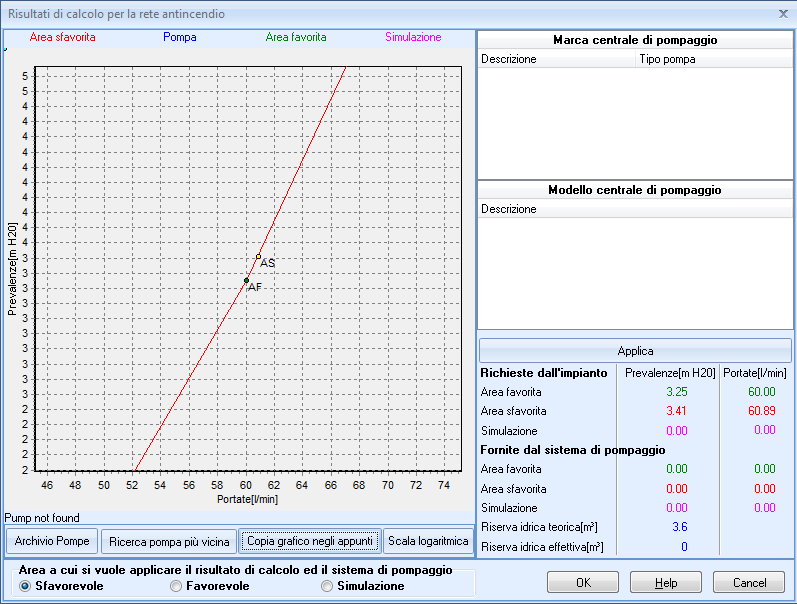

Si esegue il comando ed il programma mostra la maschera dei risultati che è riportata nell'immagine sottostante.



In questa maschera, oltre che a controllare i risultati, è possibile reimpostare la pompa (acquedotto) in modo che il programma calcoli il punto di funzionamento.

Una volta inserita la pompa il programma calcola le portate e le pressioni fornite alle tre aree di calcolo (assumendo che anche sia stata definita anche un'area di simulazione) ma ad una sola

di essa si può applicare il risultato (parte bassa della maschera) e per la quale si può ottenere la relazione di calcolo.

Una volta applicata la pompa all'area favorita, ad esempio, il programma calcola le portate e le direzioni dell'acqua nelle tubazioni per alimentare l'are scelta.

Per ulteriori informazioni si veda la sezione dedicata ai calcoli.
