INTERFACCIA UTENTE
INPUT GRAFICO - INSERIMENTO DI UN RIFERIMENTO ESTERNO IN FORMATO PDF
Comando:ALLEGAPDF
Il programma Mc4Suite permette di definire un riferimento esterno per ogni piano creato nel progetto corrente. Se i piani sono stati già creati dall'utente, essi risultano già elencati nella barra laterale di nome BARRA DI NAVIGAZIONE. Il piano di lavoro corrente é quello indicato da una freccia blu.
L'utente può selezionare il piano in cui iserire un riferimento esterno attraverso un doppio click sinistro del mouse sul nome del piano desiderato per renderlo corrente. A questo punto, una volta accertatosi di essere sul piano desiderato, é possibile seguire la procedura operativa seguente per allegate un riferimento esterno.
ATTENZIONE: se si esegue il comando di inserimento di un riferimento esterno prima che l'Utente abbia creato almeno un piano di progetto, il programma richiede attraveroso un messaggio apposito la creazione di almeno un piano affinché il riferimento esterno possa essere associato al piano di progetto e non venga inserito di default sul layer zero.
Se si seleziona "SI" per procedere con la creazione del piano, il porgramma apre la maschera di creazione/gestione dei piani di progetto per la creazione/modifica degli stessi.
Tale operazione é NECESSARIA e FONDAMENTALE affinché sia possibile:
1) inserire più di un riferimento esterno nel proprio file di progetto
2) Avere un progetto ordinato in caso di disegno di edifici multipiano, che richiedono un riferimento esterno diverso per ogni piano e che devono essere allineati per ottenere il disegno 3D realistico del proprio edificio.
PROCEDURA OPERATIVA
Per allegare un file d'immagine:
digitare _ATTACHPDF o ALLEGAPDF nella barra dei comandi
Nella finestra di dialogo selezionare un'immagine da inserire e cliccare su Apri.

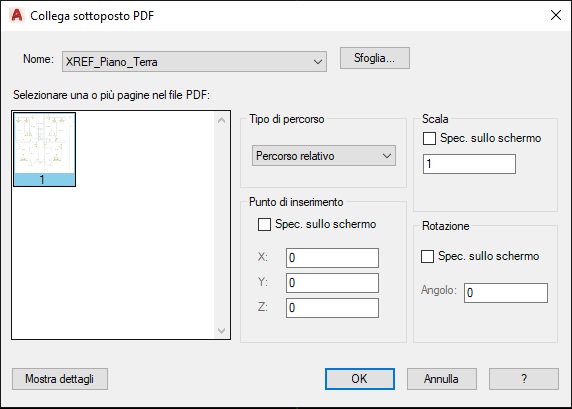

Nella finestra di dialogo Inserisci Riferimento Esterno: Immagine, il campo Nome visualizza il nome del file da voi selezionato, oppure potete selezionare un'immagine precedentemente inserita. Clic su Sfoglia per selezionare un'altra immagine
.
Nel riquadro Informazioni sul file:
Tipo percorso: Definisce come visualizzare il percorso che porta al file.
Completo: Mostra il percorso completo che porta all'immagine.
Nessuno: Mostra soltanto il nome del file.
Relativo: Mostra il percorso relativo che porta al disegno. Se ambedue le immagini si trovano nella stessa cartella, sarà visualizzato soltanto il nome del file.
Specificare il Punto d'inserimento:
Specifica dopo: Permette di specificare il punto d'inserimento, sull'area di disegno, dopo che si è chiusa la finestra di dialogo.
X, Y, Z: Specifica le coordinate X, Y, e Z del punto d'inserimento del disegno.
Specificare la Scala:
Specifica dopo: Permette di specificare la scala, sull'area di disegno, dopo che si è chiusa la finestra di dialogo.
Fattore di scala: Specifica la scala dell'immagine.
Specificare la Rotazione:
Specifica dopo: Permette di specificare l'angolo di rotazione, sull'area di disegno, dopo che si è chiusa la finestra di dialogo.
Angolo: Definisce l'angolo di rotazione per il disegno.
Clic su OK.
ATTENZIONE: una volta usciti dalla maschera é possibile che il riferimento esterno appena inserito non risulti visibile nello spazio di lavoro. Molto dipende infatti dal file utilizzato come riferimento esterno e sopratutto dalla posizione dell'origine nel momento in cui é stato salvato lo stesso file. Per centrare il riferimento esterno appena inserito nello spazio di lavoro si conglia di usare il comando ZOOM, seguito dalla proprietà aDATta (digitare DAT nella barra dei comandi oppure eseguire un semplice doppio click della rotella del mouse se prevista nel proprio dispositivo)
