MODULO IFC

IMPORTAZIONE IFC

Creazione del modello energetico

Selezionando l'opzione "Crea modello energetico (BEM)", viene attivata la procedura che provvede, in maniera completamente automatica, alla:

1) ricostruzione del modello architettonico

2) attribuzione ad ogni elemento opaco e finestrato del corrispondente componente assegnato nell'ambito del file IFC

3) individuazione ed inserimento degli ambienti

4) creazione delle volumetrie nette e lorde di ciascun locale in cui risulta suddiviso l'edificio

5) la creazione, in elenco piani, dei corrispondenti piani o livelli dell'edificio rintracciati all'interno del file IFC

6) l'importazione, in Archivio Strutture, di tutti gli elementi opachi, con le relative stratigrafie, che risultano utilizzati nel progetto

7) l'importazione, in Archivio Serramenti di progetto, dei componenti finestrati

8) l'importazione, in Archivio Porte, dei serramenti opachi.

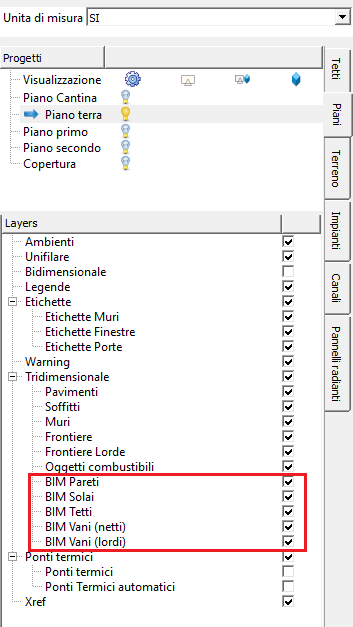

9)l'attivazione, nella barra di navigazione, dei checkbox per il controllo della visibilità dei principali elementi architettonici importati da file IFC nonchè dei vani netti e lordi creati da Mc4Suite.

L'adozione di tale modalità di importazione comporta la minimizzazione, se non il completo annullamento, degli oneri in termini di input grafico da parte dell'utente.

La procedura di inserimento degli ambienti avviene previa loro associazione ad una unità immobiliare e di una zona impiantistica provvisorie ("di default"); ai fini delle successive procedure di calcolo è necessario quindi procedere alla creazione delle unità

immobiliari e pertinenti zone impiantistiche effettivamente presenti nell'immobile.

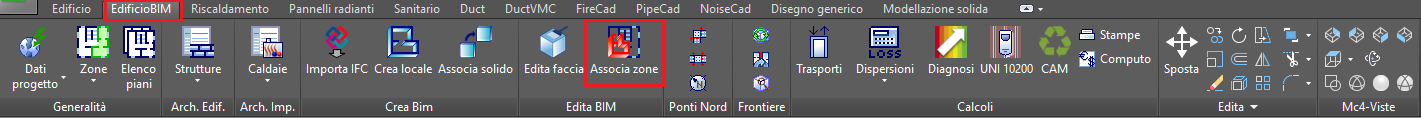

A tal fine è disponibile uno specifico tool che facilita l'associazione tra zone di Mc4Suite e locali del modello architettonico; essa è richiamabile tramite il comando "Associa zone".
