ANALISI ACUSTICA
Inserimento manuale dei giunti acustici
Icona:
Comando: DACBRIDGE
Finalità: Inserisci i giunti acustici nel progetto corrente
L’inserimento dei giunti acustici può avvenire mediante due modalità, manuale o automatica.
Se si intende optare per
la modalità manuale,
l’inserimento avverrà richiamando il comando i posizionato all’interno della scheda
NoiseCad della Barra degli strumenti di Mc4Suite.

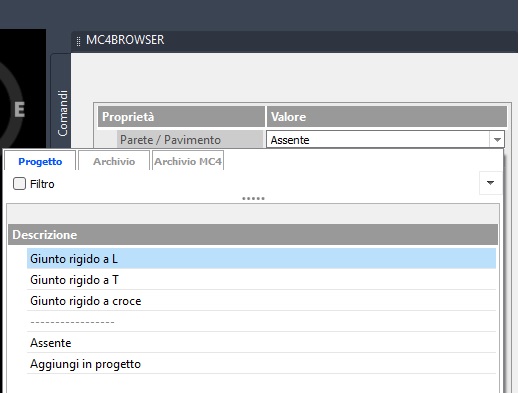

Tale comando indurrà la comparsa, all’interno della barra laterale Comandi, delle caratteristiche dei giunti; al loro interno si potrà specificare sia il giunto da applicare tra parete e pavimento sia quello da applicare
tra parete e soffitto.
Ricorrendo al menù a tendina in corrispondenza della voce del giunto e quindi all’opzione Aggiungi in progetto si accederà all’archivio Giunti Acustici; ricordiamo che quest’ultimo non è personalizzabile ovvero al suo
interno sono previsti tutti
e i soli giunti previsti da normativa. Effettuata la scelta
si andrà a selezionare la struttura sulla quale applicare
il giunto. In modalità automatica, invece, il programma provvederà, dopo
il lancio dei calcoli acustici, ad inserire i ponti acustici
selezionati nella maschera Ponti acustici per estrazione
di progetto, richiamabile mediante il comando
presente nella scheda NoiseCad della
Barra degli strumenti.

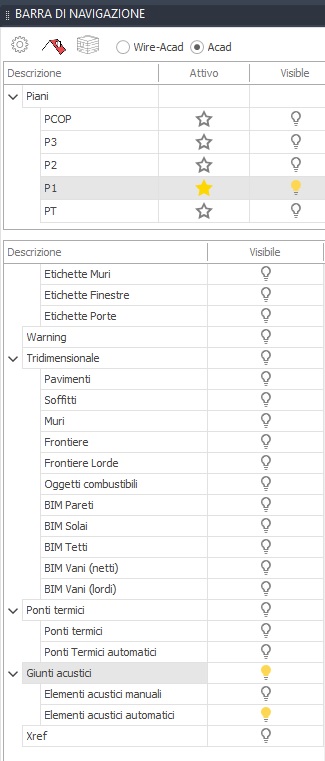

La visualizzazione
dei giunti acustici può essere gestita all’interno del menù
Progetti correnti (figura a lato).
Ricorrendo ai checkbox posti accanto alle voci Elementi acustici manuali ed Elementi acustici automatici si potrà attivare\disattivare la visualizzazione
rispettivamente dei giunti acustici inseriti manualmente e dei giunti inseriti in automatico dal programma.
Si osserva che i giunti acustici automatici e manuali sono contraddistinti da una diversa simbologia grafica (Figura 40): nello specifico i giunti acustici
automatici sono contraddistinti da un simbolo quadrato mentre quelli manuali sono contraddistinti da un simbolo circolare

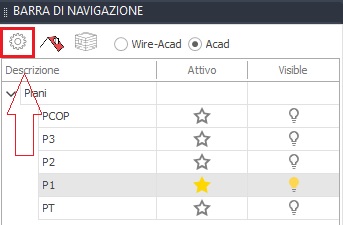

E’ possibile altresì attivare una diversa rappresentazione grafica dei giunti stessi che può facilitare la loro individuazione all’interno dell’input grafico : a tal fine occorre cliccare sull’icona indicata sotto
che

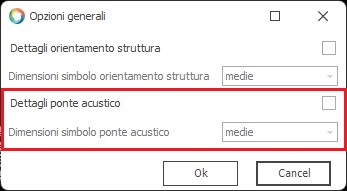

attiverà la maschera di scelta della modalità di visualizzazione
dei giunti acustici.

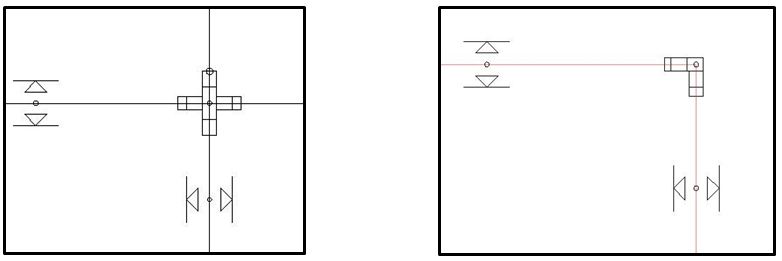

ponendo il segno di spunta nel checkbox Dettagli ponte acustico, verrà modificata la rappresentazione grafica del giunto; contestualmente si potrà scegliere la dimensione di visualizzazione nel campo
sottostante Dimensioni simbolo ponte acustico secondo le tre opzioni piccole (opzione di default), medie, grandi.
La presenza del giunto acustico viene stimata in termini di Indice di riduzione delle vibrazioni ai giunti Kij secondo quanto prescritto dall’appendice E della norma UNI EN 12354-1 ; in essa sono forniti i dati empirici
su Kij per i comuni tipi di giunto a seconda della massa per unità di area degli elementi connessi al giunto, designati come m1 e m2 ; le relazioni per Kij sono espresse in termini della grandezza M definita come:
dove:
m'i è la massa per unità di area dell’elemento i nel percorso
di trasmissione ij, in [kg/m2]
;
m'|i è la massa per unità di area dell’altro elemento (perpendicolare)
che costituisce il giunto, in in [kg/m2].
Se i valori dipendono dalla frequenza, nel modello semplificato viene adottato quello corrispondente a 500 Hz . Se il valore è inferiore rispetto ad un valore minimo Kij , min definito come:
dove
Lf è la lunghezza di accoppiamento
comune del giunto tra gli elementi strutturali coinvolti [m]
L0 è la lunghezza di
riferimento (= 1 m)
Si e Sj sono le aree degli elementi accoppiati dal giunto [m2]
il valore assunto sarà proprio quello inferiore a tale limite minimo.
Una volta
inserito un giunto acustico (sia in modalità automatica che
manuale) selezionandolo con il tasto sinistro del mouse, se
ne

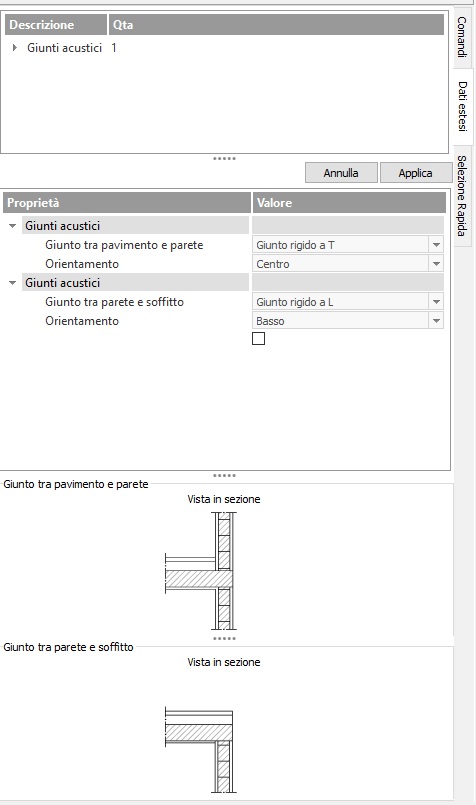

potranno visualizzare le relative proprietà all’interno dei Dati estesi del giunto stesso (scheda Dati estesi della Barra laterale).
La voce "Orientamento", in caso di inserimento manuale dei giunti acustici, consente di definire, in maniera del tutto convenzionale, la
posizione reciproca dell'innesto della parete rispetto al pavimento od al soffitto nel caso di :
- giunto a T tra Parete-Solaio o Parete - Pavimento,
- giunto a T tra pareti,
- giunto a Croce tra pareti
Ad esempio, immaginando una vista in sezione di un giunto parete-soffitto, l'orientamento sarà "Alto" in quanto la "T" và dal soffitto alla
parete; nel caso di un giunto parete-pavimento, l'orientamento sarà "Basso" in quanto la "T" è rovesciata ovvero và dal pavimento alla
parete .
L'opzione "Centro" si applica in genere all'intersezione tra parete e solaio interpiano (separante due ambienti sovrapposti) e ai giunti
"Croce" ed indica l'unico orientamento che essi possono assumere, essendo univoco rispetto alla collocazione reciproca delle
strutture coinvolte nell'intersezione.
Non è invece definito per i giunti ad L tra pareti: per cui la dicitura "Non trovato" non identifica un errore ma semplicemente il fatto che
in tal caso non è necessario definire un orientamento convenzionale.
