DISEGNO DEGLI IMPIANTI

PANNELLI RADIANTI - CONVERSIONE DI UNA LINEA IN RAY ARCO

Icona:

Comando: DLININRAYAREAEDGE

COSA FA: Disegna Linea Marginale da una Linea DWG

Procedura

Questo comando si utilizza per disegnare linee marginali e soggiornali/residenziali"sfruttando" la linea di disegno presente nel file dwg utilizzato come Xref.

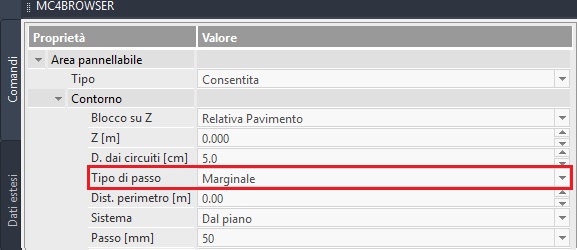

All'esecuzione del comando nella barra laterale (vedi immagine sottostante) occorre selezionare Marginale come Tipo di Passo . I dati relativi al disegno della linea che delimita la ray area sono i seguenti:

- Blocco su Z: si consiglia vivamente di mantenere l'impostazione riportata nella figura qui a lato ossia "Relativa a Pavimento" ed impostare nel campo successivo Z [m] il valore a zero. Facendo cosi, la quota di disegno delle linee della ray area è quella del pavimento del piano corrente.

- D. dai Circuiti: rappresenta la distanza del tubo del circuito dalla linea di delimitazione della ray area che si sta per disegnare. Nelle impostazioni della figura di lato il tipo tubo dei circuito verrà posizionato a 5 cm dalla linea che si sta per disegnare. Il valore può essere impostato sia al momento del disegno che poi modificato in fase di editing (Dati Estesi della linea).

- Tipo Passo: deve essere impostato a Marginale in questo caso ma sono presenti altre due opzioni Residenziale e Imposto. Se si sceglie Imposto, il valore del passo deve essere selezionato tra quelli disponibili nel menu successivo

- Passo: selezionare un passo dalla lista che mette a disposizione i passi del sistema scelto a livello piano. Tale valore è preso in considerazione solo se al campo precedente si è scelto Imposto.

- Dist. Perimetro: In questo comando tale campo non sortisce alcun cambiamento, ma viene completamente ignorato.

Qualora si sia effettuato l'input del fabbricato si ricorda che l linea di delimitazione della ray area deve stare all'interno dell'ambiente.

Se l'input dell'edificio non è stato effettuato (Piano Tabellare) l'ambiente sarà definito congiuntamente all'area radiante.
