DISEGNO DEGLI IMPIANTI
PANNELLI RADIANTI - DISEGNO DEL PERIMETRO DELL'AREA SIM (SNOW ICE MELTING)
Icona:
Comando: DRAYAREAEDGESIM
COSA FA: Disegna Linea Perimetrale Area SIM
Il comando permette il disegno delle linee che delimitano l'area da coprire con impianto radiante SIM (Snow Ice Melting)
Si esegue il comando e disegnando delle linee occorre identificare l'area (occorre disegnare un poligono) dove occorre progettare e disegnare l'impianto antigelo (SIM).

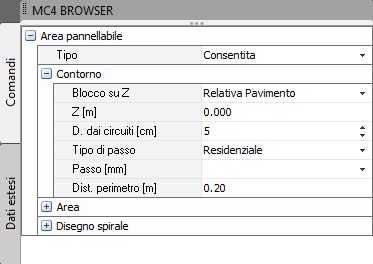

A comando attivo il programma mostra le proprietà della linea che si sta per disegnare (vedi immagine sottostante).
Tra le proprietà
della linea che si sta per disegnare sicuramente la più importante
è Blocco su Z che si consiglia vivamente
di
bloccare relativo al pavimento (del piano inserito) e di impostare il campo successivo Z [m] = 0.
Facendo in questo modo si è sempre sicuri di disegnare tutte le linee alla stessa quota e quindi l'area che si delimita è in un piano
orizzontale.
D. dai Circuiti rappresenta la distanza tra la linea ed il primo tubo del circuito.
Il campo Tipo di passo non ha alcun effetto sul disegno dei circuiti il cui passo è unico per tutte l'area ed è funzione della
temperatura di mandata dell'acqua al collettore nonché del carico termico che si vuole avere (Watt/mq).
Trattandosi di disegno manuale della linea il campo Dist. perimetro non ha alcun significato, quindi il valore si può trascurare perché non influenza ne il disegno ne tanto meno il calcolo.

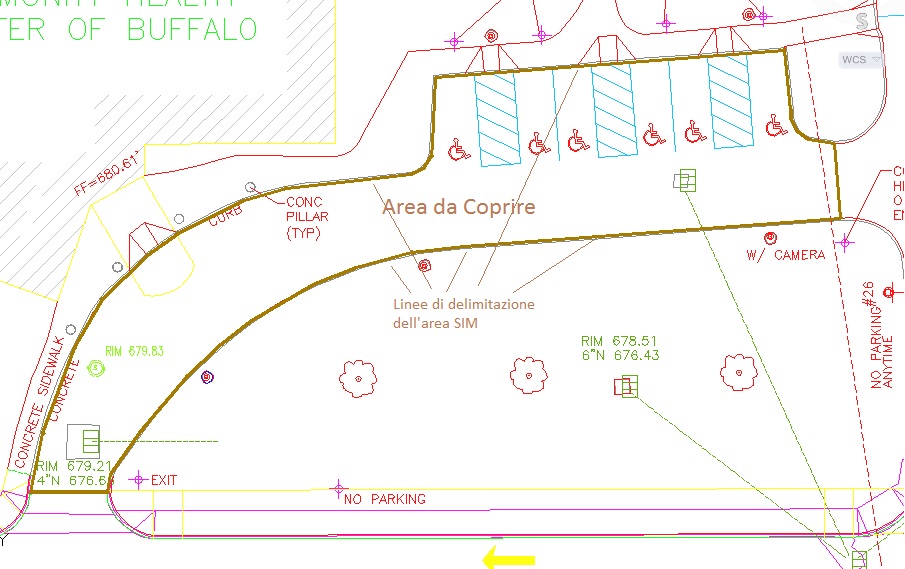

Nell'immagine sottostante è riportato un esempi di disegno delle linee di perimetro che identificano l'area per la quale progettare il sistema antigelo. Si tratta di un'area adibita a parcheggio.
.
