DISEGNO DEGLI IMPIANTI

PANNELLI RADIANTI - INSERIMENTO DEL PANNELLO SINGOLO PREFABBRICATO

Icona:

Comando: DRAYELEM

Finalità: Inserisce Singolarmente i Pannelli Prefabbricati

Inserisce il pannello prefabbricato singolo nell'area radiante. Posizionamento Manuale.

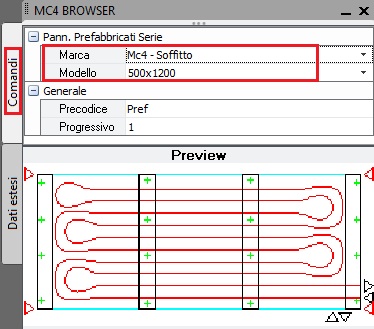

A comando attivo occorre selezionare il tipo/dimensione di pannello prefabbricato che si intende inserire.

Le opzioni disponibili nella barra laterale dipendono dalla ditta di Pannelli Radianti impostat nella maschera delle Unità Immobiliari.

Non tutti i produttori di pannello radiante precaricati nel software sono anche produttori di pannello prefabbricato, quindi occorre

assicurarsi di aver selezionato uno dei produttori che ha il prodotto a catalogo e presente nel software oppure definirne uno ex-

novo.

Per ogni marca e per ogni tipo di installazione (soffitto o parete) il menu a tendina Modello mostra appunto i modelli a

disposizione (dipende dati dati inseriti nel database dei sistemi prefabbricati).

I campi PreCodice e Progressivo possono essere impostati manualmente; il programma incrementa il valore del campo

Progressivo ad ogni inserimento del modulo.

Per quanto riguarda il posizionamento in progetto sono richiesti due click: 1) posizionamento e 2) angolo di rotazione.

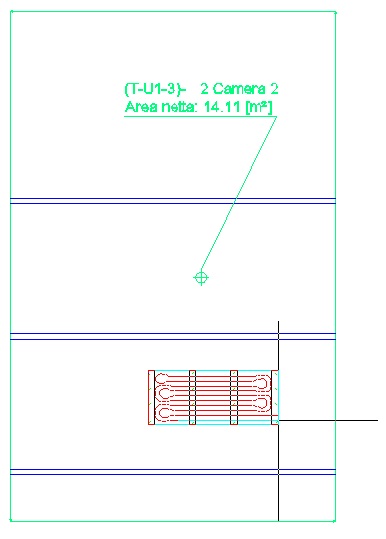

Il modello selezionato appare agganciato al cursore del mouse che quindi va spostato nella posizione definitiva. A comando attivo il cursore è collegato ad uno degli attacchi del pannello. Nella riga di comando è presente l'opzione Cambia.

Digitando C e premendo <Invio> il programma muove il cursore da un attacco ad un altro. Questa opzione dovrebbe facilitare il posizionamento e l'orientamento del modulo.

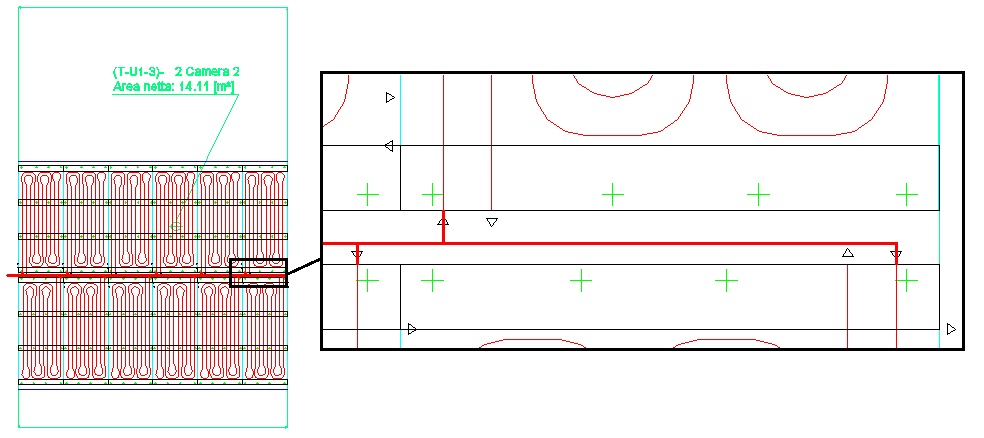

La figura sottostante mostra il risultato dell'inserimento manuale di tutti i moduli sulla rayarea a parete. La linea centrale rossa è la tubazione che collega in parallelo tutti i moduli.

Man mano che i pannelli prefabbricati vengono inseriti nella ray area definita a Parete o Soffitto, il programma mostra la superficie restante da coprire con i pannelli. La superficie totale da

coprire è funzione del carico ambiente e dal fatto che è presente o meno un impianto a pavimento.

Nel caso in cui sia stato già disegnato un impianto a pannelli a pavimento la potenza richiesta a parete o soffitto è quella non abbattuta dal sistema a pavimento.

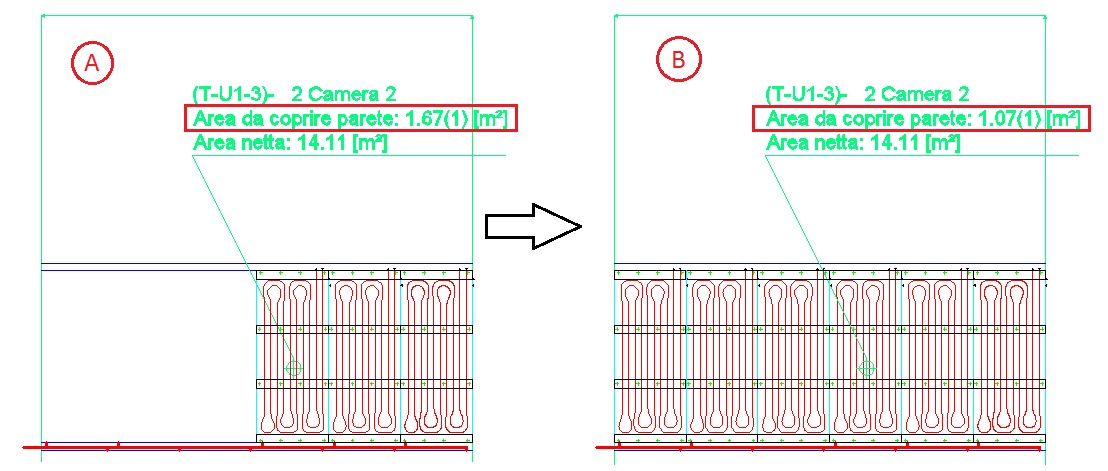

Nell'esempio della figura sottostante si può vedere come l'area da coprire diminuisca dalla situazione A a B in quanto sono stati aggiunti tre pannelli. Se la superficie mancante è un numero

positivo significa che occorre inserire altri pannelli altrimenti si sotto dimensiona l'impianto. Se il valore di superficie è negativo invece significa che sono stati inseriti più pannelli di quelli

richiesti (sovradimensionamento).
