DISEGNO DEGLI IMPIANTI
PANNELLI RADIANTI - DISPOSIZIONE AUTOMATICA DEI PANNELLI PREFABBRICATI
Icona:
Comando: DRAYELEMARRAY
Finalità: Copre Automaticamente una ray area con Pannelli Prefabbricati
Posiziona tanti pannelli quanti richiesti dalla ray area (area da coprire) automaticamente.
Oltre che a posizionare i pannelli all'interno della ray area il programma collega anche le tubazioni con diverse modalità.

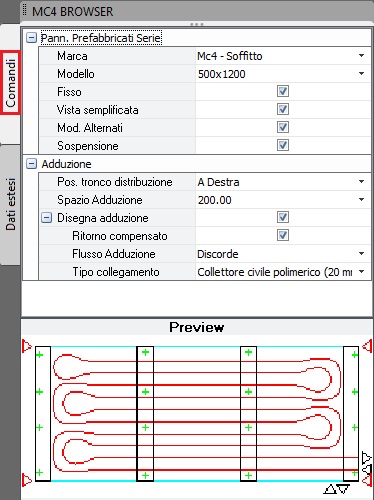

A comando attivo nella barra laterale occorre selezionare il tipo di pannello che si vuole utilizzare ed indicare la modalità di collegamento che è strettamente legata alle indicazioni dei
costruttori.
- Fisso: blocca il tipo di modello da usare
- Vista Semplificata: il programma usa la vista semplificata del pannello prefabbricato ossia mostra un rettangolo che è l'ingombro con le due connessioni di mandata e ritorno

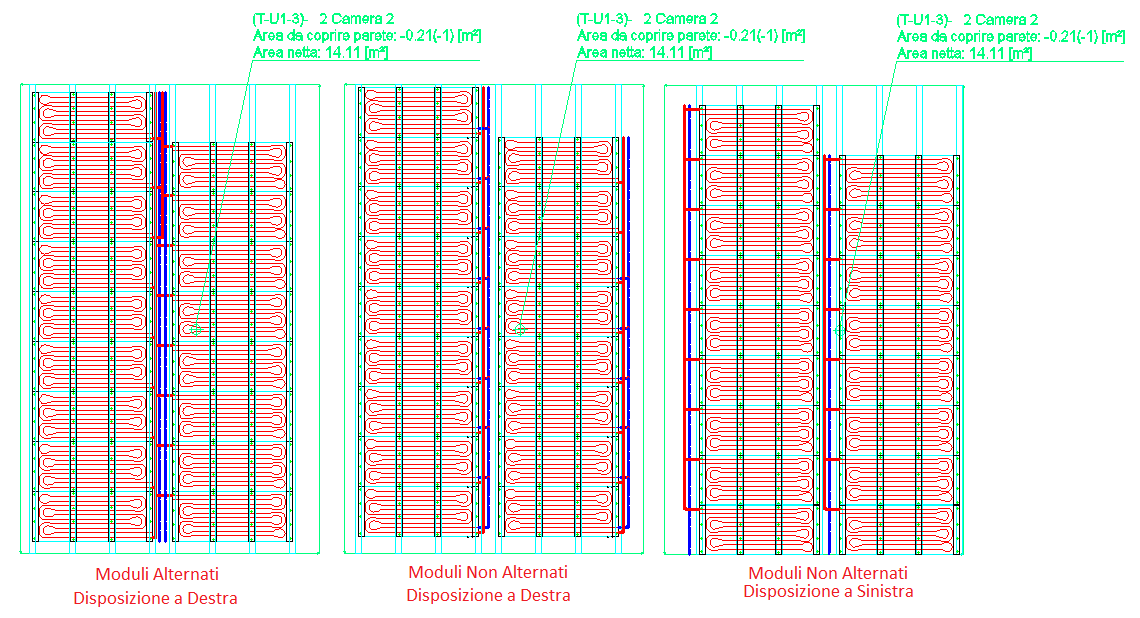

- Alternati: in base alla direzione da seguire per la disposizione dei pannelli stessi, attivando il check il programma posiziona la distribuzione simmetricamente ai pannelli (vedi esempio figura in alto)
- Sospensione: quando attivo il programma disegna le linee delle sospensioni (linee di colore celeste)
- Pos. tronco Distribuzione: determina la posizione delle tubazioni di distribuzione rispetto al pannello
- Spazio Adduzione: è lo spazio tra le file dei moduli
- Disegna Adduzione: Il programma disegnerà la tubazione di adduzione ai moduli
- Ritorno Compensato: se attivo il disegno della tubazione di ritorno è del tipo compensato
- Flusso Adduzione: Discorde o Concorde. Ingresso ai moduli dallo stesso lato o dal lato opposto.
- Tipo Collegamento: impostazione del produttore.
Una volta impostati i dati nella barra laterale occorre (in sequenza):
1) Cliccare all'interno dello spazio da riempire
2) Indicare un lato lungo il quale il programma dispone il lato guida del pannello (il lato guida è quello al quale è collegato il puntatore del mouse visibile solo quando si inserisce singolarmente)
3) Indicare il punto iniziale dal quale il programma inizia a posizionare i pannelli

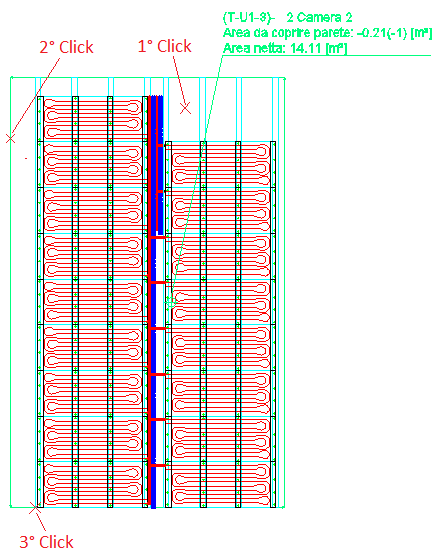

L'immagine qui d seguito mostra la sequenza usata per ottenere quel determinato layout.
Il programma inserisce tanti moduli fino alla capienza e comunque in modo da soddisfare l'area da coprire. Non appena l'inserimento di un modulo porta l'area da coprire mostrata nella
etichetta ad un valore negativo l'inserimento si blocca, la richiesta è soddisfatta.
