DISEGNO DEGLI IMPIANTI

PANNELLI RADIANTI - ESTRAZIONE AUTOMATICA DELLA RAY AREA

Icona:

Comando: DEXT

Finalità: Disegna il Perimetro ed il tag della Rayarea dall'Ambiente

Si segue il comando e la barra laterale mostra i dati che saranno assegnati alla area radiante ray area.

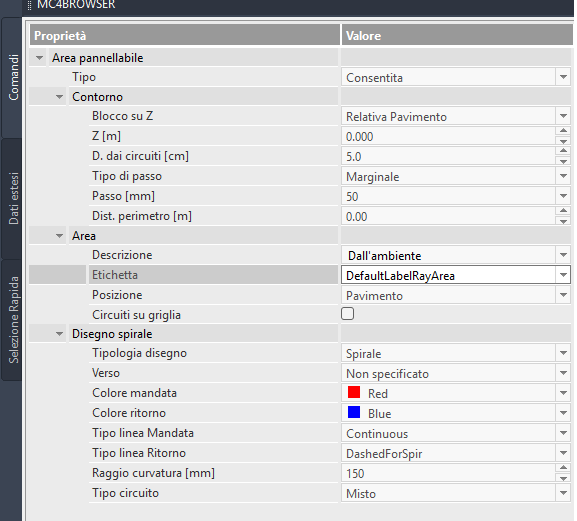

In riferimento alla barra laterale mostrata nell'immagine qui di lato, i distinguono tre diverse sezioni:

Contorno: contiene le proprietà delle linee di perimetro dell'area radiante:

- Blocco Su Z e Z [m]: i consiglia vivamente di mantenere l'impostazione riportata nella figura qui a lato ossia

 "Relativa a Pavimento" ed impostare nel campo successivo Z [m] il valore a zero. Facendo cosi, la quota di disegno

delle linee della ray area è quella del pavimento (calpestio) del piano corrente. Le altre opzioni sono: Assoluto e

Nessuno. Nel primo caso la quota in Z si riferisce all' UCS assoluto del CAD mentre nel secondo caso la quota sarà

zero oppure quella dell'oggetto cui eventualmente si farà OSNAP

- D. dai Circuiti: rappresenta la distanza del tubo del circuito dalla linea di delimitazione della ray area che si sta per disegnare. Nelle impostazioni della figura di lato il tipo tubo dei circuito verrà posizionato a 5 cm dalla linea che si sta per disegnare. Il valore può essere impostato sia al momento del disegno che poi modificato in fase di editing (Dati Estesi della linea)

- Tipo di passo: deve essere impostato a Residenziale in questo caso ma sono presenti altre due opzioni Marginale e Imposto. Se si sceglie Imposto, il valore del passo deve essere selezionato tra quelli disponibili nel menu successivo

- Passo: selezionare un passo dalla lista che mette a disposizione i passi del sistema scelto a livello piano. Tale valore è preso in considerazione solo se al campo precedente si è scelto Imposto.

- Dist. Perimetro: il valore qui inserito è la distanza tra la parete dell'ambiente e corrispettiva linea di perimetro della ray area. Se il valore è nullo quindi il perimetro verrà posizionato

esattamente sulla linea delle pareti che definiscono l'ambiente.

Area: contiene i dati generali della ray area

- Descrizione: la descrizione della ray area potrebbe anche essere diversa da quella dell'ambiente cui fa riferimento. Si consiglia di mantenere l'impostazione di default altrimenti è difficile

mettere in relazione i dati della ray area e quelli dell'ambiente di riferimento.

- Etichetta: definisce i dati da mostrare nell'etichetta della ray area

- Posizione: importante selezione perché definisce la reale posizione della ray area indipendentemente dalle coordinate di disegno.

Le opzioni sono: 1) Pavimento 2) Parete e 3) Soffitto. A

parete e soffitto si può usare anche il tipo prefabbricato mentre sul pavimento no. inoltre pur inserendo come tipologia "Annegato" il programma corregge la resa dell'impianto in funzione della

posizione a soffitto o a parete.

- Circuiti su griglia : tale opzione consente di disegnare i pannelli radianti riferendoli alla griglia del CAD

Disegno Spirale: contiene i dati che definiscono il layout dei circuiti (usati per il disegno automatico dei circuiti)

- Tipologia: selezionare il tipo di layout tra le opzioni disponibili: Spirale, Serpentina, Serpentina Serie e Doppio Meandro. Se tale opzione non è disponibile è perché il tipo di sistema

scelto ha un solo tipo di layout che è stato impostato direttamente nell'archivio dei sistemi radiante come proprietà del sistema in questione.

- Verso: selezionare se Orario o Antiorario

- Colore Mandata/Ritorno: imposta il colore delle tubazioni di mandata e ritorno quando il layout è Spirale

- Tipo Linea Mandata/Ritorno: Imposta il tipo di linea delle tubazioni di mandata e ritorno quando il layout è Spirale

- Raggio di Curvatura: imposta il raggio di raccordo delle tubazioni del circuito. Influisce sul disegno del tratto centrale della spirale in modo importante

- Tipo Circuito: le opzioni sono: 1) Misto 2) Soggiornale e 3) Marginale. In caso 1) il programma si predispone ad utilizzare due passi distinti tra zona soggiornale e zona marginale

qualora le esigenze lo richiedano e nel momento in cui ci sono aree marginali. In caso 2) invece il programma, indipendentemente dalla presenza o meno di tratti marginali, considera

l'intera area come soggiornale (temperatura pavimento limite = 29°C). In caso 3) invece l'area sarà solo marginale quindi con limite della temperatura del pavimento posto a 35°C

indipendentemente dalla presenza di tratti soggiornali.

Una volta impostati i dati occorre semplicemente cliccare sull'etichetta dell'ambiente.
