DISEGNO DEGLI IMPIANTI

PANNELLI RADIANTI - ASSEGNAZIONE DELLA RAY AREA

Icona:

Comando: DRAYAREA

Finalità: Identifica una area radiante

Bisogna eseguire l'identificazione manuale di un'area radiante quando non si utilizza l'estrazione automatica della ray area dall'ambiente oppure quando si suddivide una ray areain più aree (nel

caso in cui si voglia avere un layout particolare o semplicemente coprire un ambiente con più collettori in quanto uno non è sufficiente).

I dati da associare alla ray area sono diversi a seconda che ci sia l'input del fabbricato oppure l'input del fabbricato non sia stato effettuato (Piano Tabellare).

INPUT DEL FABBRICATO

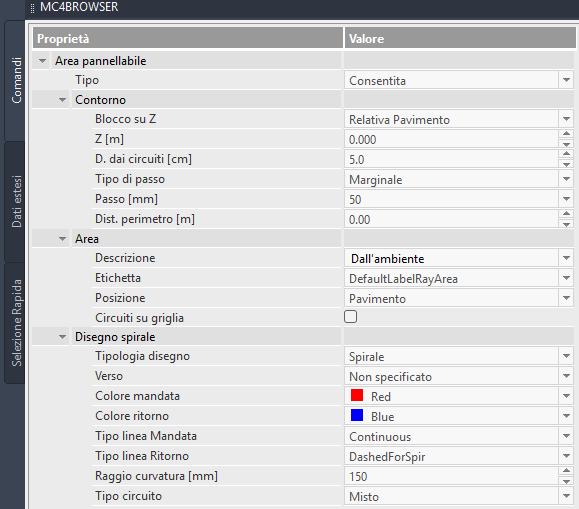

Nel caso in cui ci sia l'input del fabbricato la barra laterale a comando attivo è quella della figura sottostante.

Area: contiene i dati generali della ray area

- Descrizione: la descrizione della ray area potrebbe anche essere diversa da quella dell'ambiente cui fa riferimento. Si consiglia di mantenere l'impostazione di default altrimenti è difficile mettere in relazione i dati della ray area e quelli dell'ambiente di riferimento.

- Etichetta: definisce i dati da mostrare nell'etichetta della ray area

- Posizione: importante selezione perché definisce la reale posizione della ray area indipendentemente dalle coordinate di disegno. Le opzioni sono: 1) Pavimento 2) Parete e 3) Soffitto. A parete e soffitto si può usare anche il tipo prefabbricato mentre sul pavimento no. inoltre pur inserendo come tipologia "Annegato" il programma corregge la resa dell'impianto in funzione della posizione a soffitto o a parete.

Disegno Spirale: contiene i dati che definiscono il layout dei circuiti (usati per il disegno automatico dei circuiti)

- Tipologia: selezionare il tipo di layout tra le opzioni disponibili: Spirale, Serpentina, Serpentina Serie e Doppio Meandro. Se tale opzione non è disponibile è perché il tipo di sistema scelto ha un solo tipo di layout che è stato impostato direttamente nell'archivio dei sistemi radiante come proprietà del sistema in questione.

- Verso: selezionare se Orario o Antiorario

- Colore Mandata/Ritorno: imposta il colore delle tubazioni di mandata e ritorno quando il layout è Spirale

- Tipo Linea Mandata/Ritorno: Imposta il tipo di linea delle tubazioni di mandata e ritorno quando il layout è Spirale

- Raggio di Curvatura: imposta il raggio di raccordo delle tubazioni del circuito. Influisce sul disegno del tratto centrale della spirale in modo importante

- Tipo Circuito: le opzioni sono: 1) Misto 2) Soggiornale e 3) Marginale. In caso 1) il programma si predispone ad utilizzare due passi distinti tra zona soggiornale e zona marginale qualora le

esigenze lo richiedano e nel momento in cui ci sono aree marginali. In caso 2) invece il programma, indipendentemente dalla presenza o meno di tratti marginali, considera l'intera area come

soggiornale (temperatura pavimento limite = 29°C). In caso 3) invece l'area sarà solo marginale quindi con limite della temperatura del pavimento posto a 35°C indipendentemente dalla presenza di

tratti soggiornali.

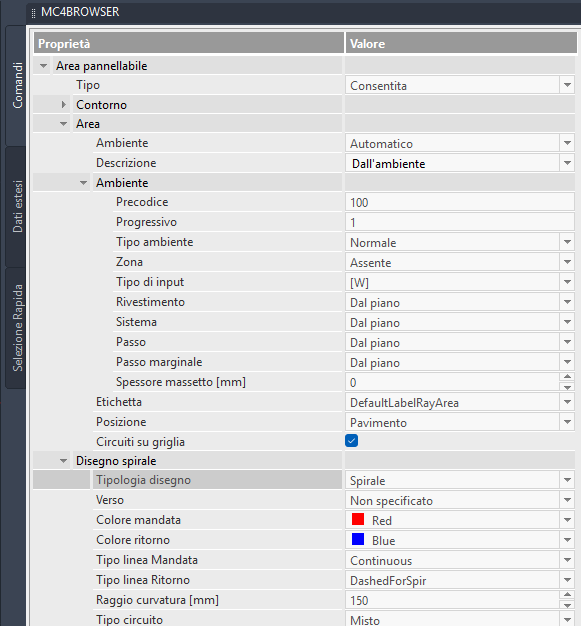

MODALITA' TABELLARE (IN SENZA DI INPUT DEL FABBRICATO)

La barra laterale è quella mostrata nella figura di seguito. I dati richiesti in più in questo caso sono quelli dell'ambiente che sarà creato in automatico in maniera tabellare (se ne crea solo l'entità

logica) ma che deve esserci come riferimento per i carichi termici e quant'altro.

Importante per la creazione dell'ambiente è la scelta fatta nel menu Ambiente.

Le opzioni del menu sono: 1) Automatico e 2)

selezionare il nome di un ambiente già creato in precedenza.

Nel caso in cui si seleziona Automatico il programma crea l'ambiente "logico" automaticamente all'inserimento grafico del tag della

ray area.

Pertanto se allo stesso ambiente occorre associare più di una ray area occorre selezionare Automatico all'inserimento della prima

rayarea e poi selezionare il nome dell'ambiente già creato per inserire le altre ray area.

- Descrizione: Descrizione dell'ambiente

- Precodice: il valore è dato dal precodice piano e da codice dell'unità immobiliare.

Ambiente

- Tipo Ambiente: selezionare Standard per tutti gli ambienti che non sono bagni altrimenti selezionare    WC che è la seconda opzione in questo menu.

- Zona: selezionare la zona di appartenenza dell'ambiente creato con la ray area

- Tipo di input - Potenza Invernale/Estiva: Occorre impostare manualmente il carico ambiente. Un primo modo di farlo e di inserire il  valore in Watt (carico totale ambiente estivo ed

invernale se la zona è climatizzata). Nei campi che seguono inserire il valore in Watt. In alternativa si può inserire un valore di potenza per unità di superficie (Watt/mq nel sistema SI).

Scegliendo questa seconda opzione il valore da inserire è una potenza per unità di superficie. Il programma moltiplicherà tale valore per l'area radiante (tutte le ray area) per calcolare la

potenza totale da fornire.

- Rivestimento: indicare il rivestimento dell'ambiente (resistenza termica aggiuntiva). Si può far riferimento al valore impostato nel piano

- Sistema: selezionare il sistema radiante per l'ambiente o far riferimento a quello impostato nel piano.

- Passo/Passo Marginale: impostare un passo soggiornale e marginale nei due rispettivi campi oppure far riferimento al piano oppure ancora impostare Calcolato.

- Etichetta: selezionare il tipo di etichetta della ray area

- Posizione: importante selezione perché definisce la reale posizione della ray area indipendentemente dalle coordinate di disegno. Le opzioni sono: 1) Pavimento 2) Parete e 3) Soffitto. A

parete e soffitto si può usare anche il tipo prefabbricato mentre sul pavimento no. inoltre pur inserendo come tipologia "Annegato" il programma corregge la resa dell'impianto in funzione della

posizione a soffitto o a parete.

Disegno Spirale

Contiene i dati che definiscono il layout dei circuiti (usati per il disegno automatico dei circuiti)

- Tipologia: selezionare il tipo di layout tra le opzioni disponibili: Spirale, Serpentina, Serpentina Serie e Doppio Meandro. Se tale opzione non è disponibile è perché il tipo di sistema

scelto ha un solo tipo di layout che è stato impostato direttamente nell'archivio dei sistemi radiante come proprietà del sistema in questione.

- Verso: selezionare se Orario o Antiorario

- Colore Mandata/Ritorno: imposta il colore delle tubazioni di mandata e ritorno quando il layout è Spirale

- Tipo Linea Mandata/Ritorno: Imposta il tipo di linea delle tubazioni di mandata e ritorno quando il layout è Spirale

- Raggio di Curvatura: imposta il raggio di raccordo delle tubazioni del circuito. Influisce sul disegno del tratto centrale della spirale in modo importante

- Tipo Circuito: le opzioni sono: 1) Misto, 2) Soggiornale e 3) Marginale. In caso 1) il programma si predispone ad utilizzare due passi distinti tra zona soggiornale e zona marginale

qualora le esigenze lo richiedano e nel momento in cui ci sono aree marginali. In caso 2) invece il programma, indipendentemente dalla presenza o meno di tratti marginali, considera

l'intera area come soggiornale (temperatura pavimento limite = 29°C). In caso 3) invece l'area sarà solo marginale quindi con limite della temperatura del pavimento posto a 35°C

indipendentemente dalla presenza di tratti soggiornali.

Una volta compilati tutti i dati basta cliccare all'interno dell'area definita dalle linee di perimetro. Il programma crea l'ambiente logico e crea automaticamente la ray area.
