DIMENSIONAMENTO DEGLI IMPIANTI
PANNELLI RADIANTI - VISUALIZZAZIONE PROGETTO IN TABELLA
Icona:
Comando: CFLHT
Finalità: Apre la maschera dei risultati di Progetto
Cliccando sul pulsante il programma
mostra i risultati di calcolo in funzione del reale disegno
dei circuiti e delle adduzioni. Pertanto per eseguire questo
comando almeno un circuito deve
essere stato disegnato.
In assenza di disegno di circuiti
i risultati del progetto sono quelli mostrati nella maschera
di scelta della temperatura.
I risultati di calcolo possono
differire dai dati precalcolati nella maschera della temperatura
nei valori delle portate (e quindi le rese) e delle perdite
perché i dati nella maschera della
temperatura di progetto fa riferimento
a delle superfici mentre questa fa riferimento al disegno
reale dell'impianto

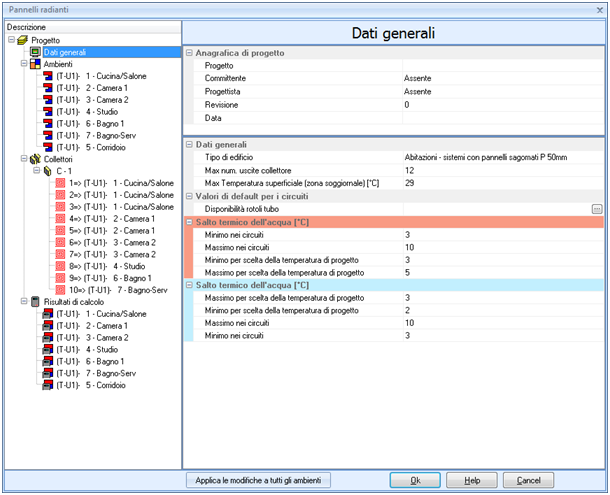

La maschera Pannelli Radianti è
suddivisa in due aree: 1) l'area Pannello di controllo
sulla sinistra e 2) l'area di Dettaglio sulla destra.
L'area Pannello di controllo
è caratterizzata da una struttura gerarchica con in testa
la cartella Progetto seguita dalle sottocartelle
Dati generali, Ambienti, Collettori,
Risultati di calcolo.

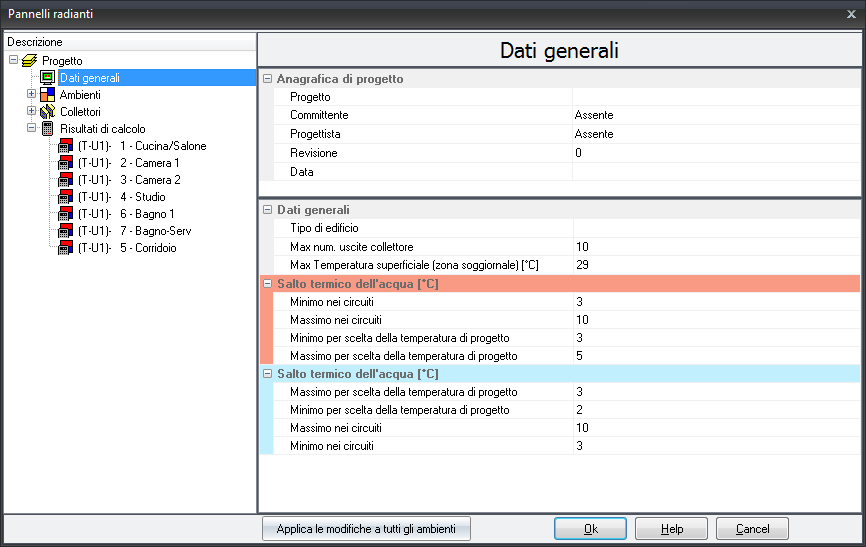

Alla voce Dati generali
compare una finestra come quella riportata qui di seguito.
La sezione “Anagrafica
di progetto” riflette quella
presente nella finestra Anagrafica.
La parte Dati Generali
fa riferimento ai dati presenti nella
scheda Pannelli radianti a
pavimento della finestra Unità
Immobiliari/Zone Impiantistiche.

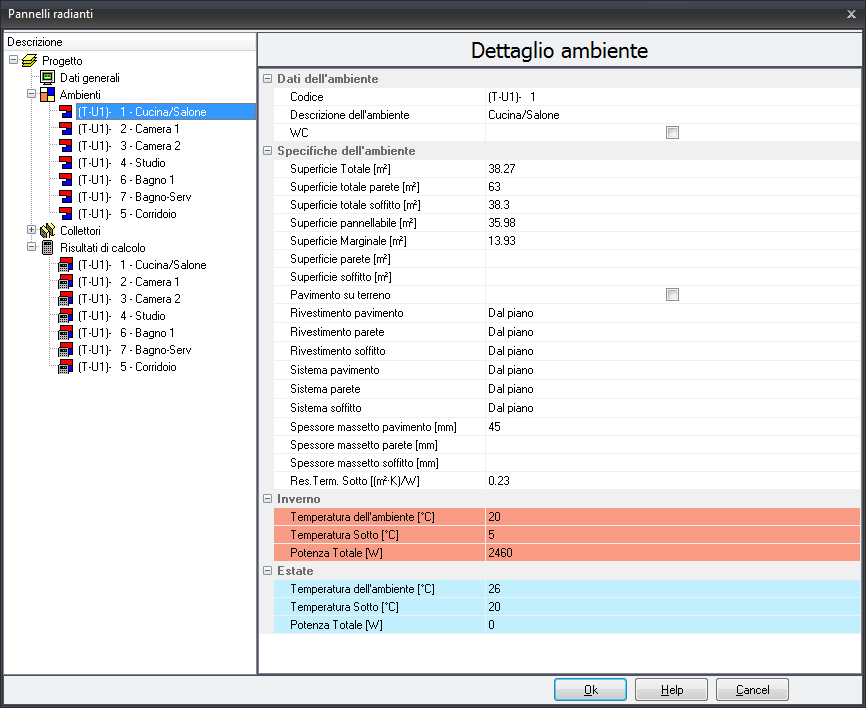

Alla voce Ambienti si ha
una tabella riepilogativa di tutti gli ambienti serviti dall'impianto
a pannelli.
Alcuni di questi
campi sono editabili.
Nella parte a destra denominata
Dettaglio ambiente abbiamo i seguenti
campi:
• Codice: numero
che identifica univocamente un ambiente. La numerazione è
quella adottata dal modulo Calcolo dei carichi termici
• Descrizione dell’ambiente:
viene riportata la descrizione assegnata all'ambiente nel
modulo Calcolo dei carichi termici
• WC: se questa
proprietà non è stata assegnata all'ambiente nella finestra
relativa ai dati estesi, è possibile assegnarla in questo
contesto. Il programma richiede questa informazione perchè,
coerentemente a quanto prescrive la Norma, dovrà escludere
i locali individuati come Bagni nella scelta del locale sfavorito
Nella sezione Specifiche
dell'ambiente abbiamo:
• Superficie Totale:
superficie totale calpestabile dell'ambiente, non editabile.
• Superficie totale parete:
superficie totale delle pareti che racchiudono l’ambiente,
non editabile
• Superficie totale soffitto:
superficie totale del soffitto che ricopre l’ambiente [m2],
non editabile
• Superficie Pannellabile:
il campo riporta lo stesso valore presente nel campo precedente.
Se in fase di input, il disegno del pannello viene realizzato
dall'operatore per escludere dall'area pannellabile eventuali
aree con ingombri, il programma provvederà a correggere il
valore riportando il dato corrispondente, non editabile.
• Superficie Marginale:
superficie dell'ambiente in cui si può avere una disposizione
più fitta dei tubi. Il dato viene inserito dal programma negli
ambienti che hanno 'tratteggiato' almeno uno dei lati che
formano il perimetro del pannello, non editabile.
• Superficie parete:
superficie totale delle pareti in ambiente ricoperta da sistemi
radianti, non editabile
• Superficie Soffitto:
superficie del soffitto ricoperta da sistemi radianti, non
editabile
• Pavimento su Terra:
il campo è di sola lettura, e ricorda all’utente se il pavimento
ha una esposizione contro terra
• Rivestimento Pavimento/Parete/Soffitto:
soluzione adottata per il rivestimento dei componenti di edificio.
il valore è caricato direttamente dall'ambiente. Il campo
editabile, è possibile modificarlo ambiente per ambiente
• Sistema pavimento\parete\soffitto:
soluzione adottata per il sistema impiantistico dei pavimenti\pareti\soffitti,
viene caricato di default il dato impostato nell'ambiente.
Il campo è editabile, pertanto è possibile modificarlo
• Spessore massetto pavimento\parete\soffitto
[mm]: viene caricato di default il dato consigliato
dal costruttore. Campo editabile, è possibile modificarlo
ambiente per ambiente
• Res. Term. Sotto:
Resistenza Termica Soletta Sottostante, caricato in base alla
struttura selezionata nel modulo Calcolo dei carichi termici,
non editabile.
Nella sezione Inverno/Estate
abbiamo:
• Temperatura dell’ambiente[°C]:
temperatura dell’ambiente come da dati di zona, non editabile
• Temperatura Sotto[°C]:
temperatura ambiente sottostante; caricato in base alla temperatura
dell'ambiente sottostante rilevata nel modulo Calcolo dei
carichi termici, non eitabile, incide sulla quota di potenza
erogata dai circuiti e dispersa verso il basso
• Potenza Totale [W]:
valore della potenza totale che il pannello deve abbattere
[W]

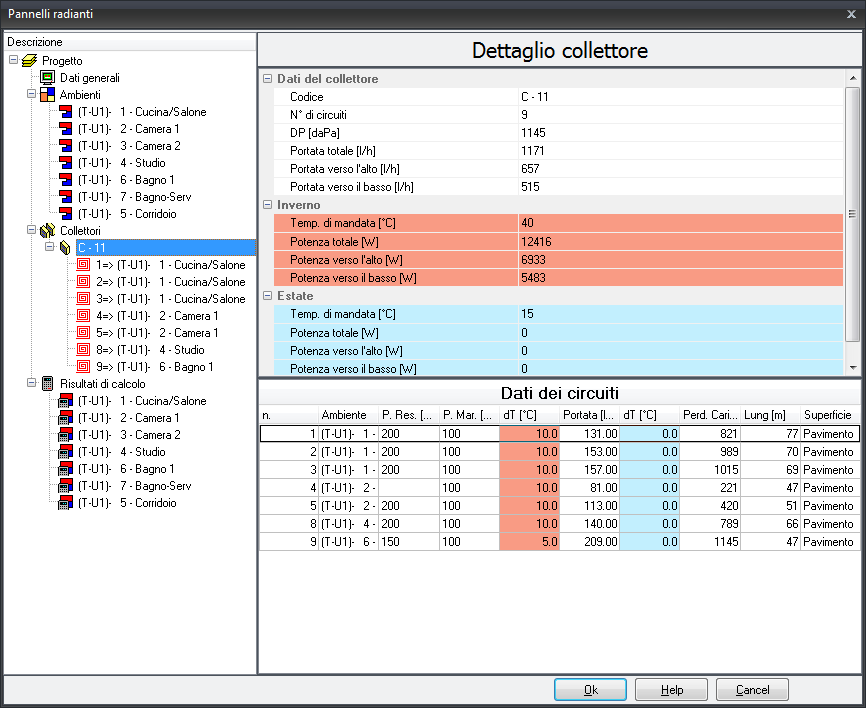

In corrispondenza della voce Collettori
abbiamo l'elenco di tutti i collettori messi in progetto con
alcuni dati principali (perdita, portata, T.Acqua, Num. circuiti).
Per ogni collettore invece si faccia riferimento alla finestra
sottostante.
I campi non sono
editabili, sono dati di lettura. Nella parte a destra denominata
“Dettaglio collettore” abbiamo nella sezione “Dati del collettore”
i seguenti campi:
• Codice: codice
alfanumerico che identifica univocamente un collettore
• N° di circuiti:
il numero di circuiti alimentati
• DP
[DaPa]: la perdita di carico espressa in DaPa intesa
come somma della perdita di carico del circuito più sfavorito,
del detentore, del collettore e della valvola aperta se è
stata associata al collettore nell'archivio collettori
• Portata totale [l/h]:
valore della portata totale che attraversa il collettore
• Portata verso l’alto\il
basso [l/h]: quota parte della portata totale che
viene utilizzata per la climatizzazione dell’ambiente (verso
l'alto) o che viene persa verso il basso
Nella sezione Inverno/Estate
sono presenti i seguenti campi:
• Temp. di mandata [°C]:
valore della temperatura di mandata dell’acqua scelto nella
maschera della Temperatura di mandata;
• Potenza totale [W]:
potenza termica\frigorifera totale che attraversa il collettore
(somma delle potenze totali dei singoli circuiti)
• Potenza verso l’alto
[W]: potenza termica\frigorifera che attraversa il
collettore e che viene effettivamente utilizzata per la climatizzazione
dell’ambiente;
• Potenza verso il basso[W]:
potenza termica\frigorifera che attraversa il collettore e
che è dispersa verso il basso
Nella sezione Dati dei Circuiti
di sola lettura
• n: numero del
circuito;
• Ambiente: descrizione
dell’ambiente in cui è sistemato il circuito;
• P. Res/P.Mar.:
passo residenziale/Marginale;
• DT
[°C] Invernale\Estivo: differenza di temperatura
tra mandata e ritorno nel periodo invernale\estivo;
• Portata [l/h]:
portata totale di fluido in l/h;
• Perd. Carico [daPa]:
la perdita di carico espressa in DaPa;
• Lung. [m]: lunghezza
del circuito in metri.
• Superficie:
tipo di superficie radiante. L'alternativa poteva essere Parete
o Soffitto a seconda della posizione dell'impianto
radiante

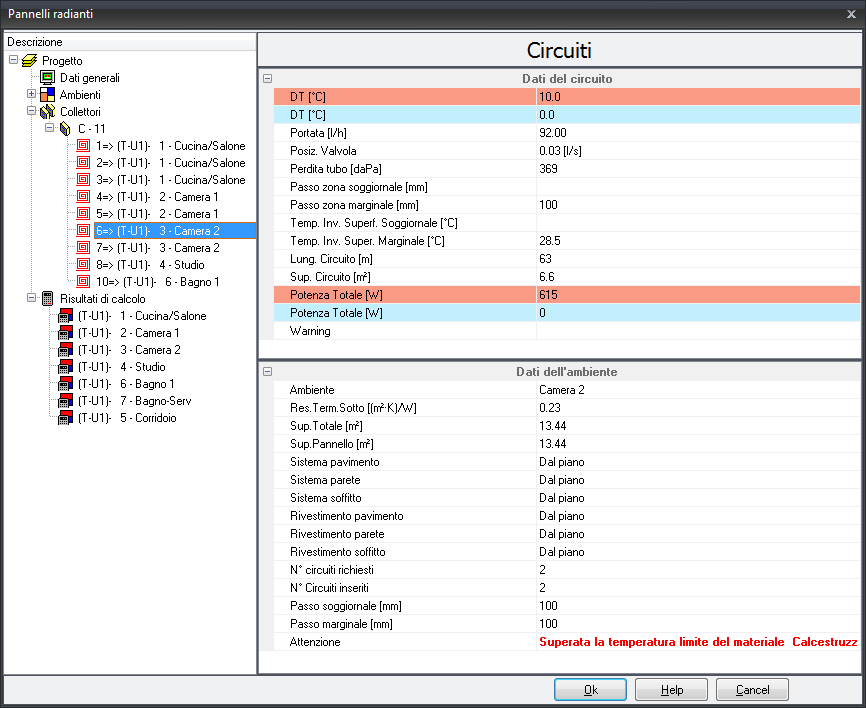

Se si seleziona un circuito di
competenza del collettore abbiamo la maschera seguente.
Alla voce Circuiti
abbiamo due tabelle riepilogative, le quali non sono editabili.
La prima elenca i Dati del circuito:
• DT[°C]
Inverno\Estate: differenza di temperatura tra mandata e ritorno
nelle due stagioni di climatizzazione;
• Portata [l/h]:
portata di fluido nel circuito;
• Posiz. Valvola:
posizione della valvola di taratura;
• Perdita tubo [DaPa]:
perdita di carico nella tubazione;
• Passo zona soggiornale:
passo soggiornale del circuito espresso in millimetri;
• Passo zona marginale:
passo marginale del circuito espresso in millimetri;
• Temp. Inv. Pavim. Soggiornale
[°C]: temperatura in inverno del pavimento nella
zona soggiornale;
• Temp. Inv. Pavim. Marginale
[°C]: temperatura in inverno del pavimento nella
zona marginale;
• Lung. Circuito:
lunghezza del circuito in metri;
• Sup. Circuito [m2]:
superficie del circuito in metri quadrati;
• Potenza Totale Inverno\Estate
[W]: potenza fornita dal circuito nelle due stagioni
di climatizzazione.
La seconda elenca i Dati dell’ambiente:
• Ambiente: viene
riportata la descrizione assegnata all'ambiente nel modulo
Calcolo dei carichi termici;
• Res. Term. Sotto [m2K/W]:
Resistenza Termica Soletta Sottostante, valore caricato in
base alla struttura selezionata nel modulo Calcolo dei carichi
termici;
• Sup. Totale [m2]:
superficie dell’ambiente che contiene il pannello in esame;
• Sup. Pannello [m2]:
superficie del pannello in esame;
• Sistema Pavimento\Parete\Soffitto:
sistema impiantistico utilizzato nei circuiti a Pavimento\Parete\Soffitto;
• Rivestimento Pavimento\Parete\Soffitto:
rivestimento presente nelle superfici pannellate del Pavimento\Parete\Soffitto;
• No circuiti richiesti:
circuiti richiesti dall’ambiente;
• No circuiti inseriti:
circuiti effettivamente inseriti in ambiente;
• Passo soggiornale [mm]:
passo soggiornale dei circuiti dell’ambiente;
• Passo marginale [mm]:
passo marginale dei circuiti dell’ambiente;
• Warning: messaggio
nel caso in cui si superino i valori limite

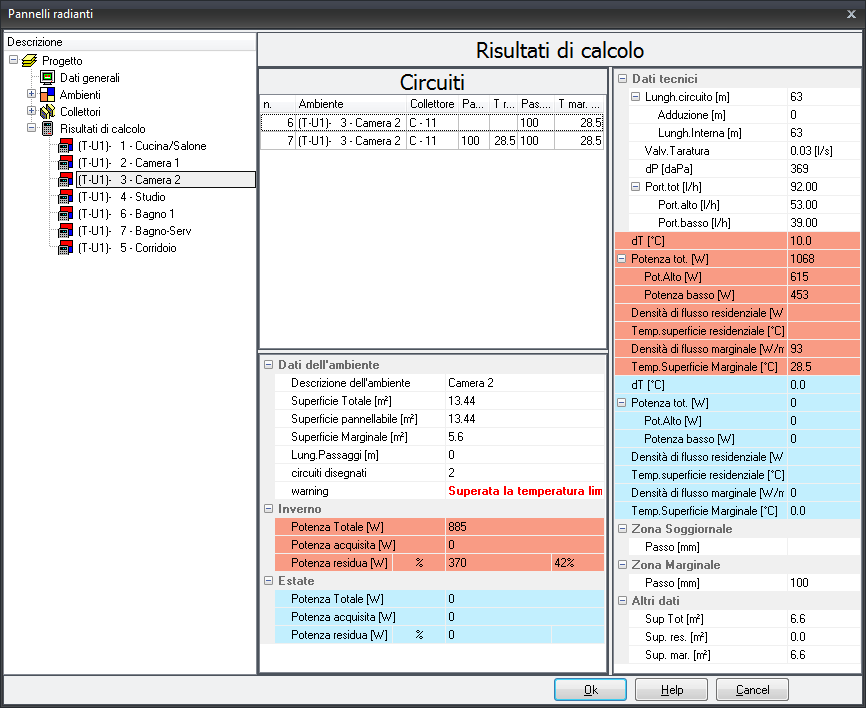

Alla voce Risultati di calcolo
abbiamo una tabella riepilogativa solamente consultabile di
tutti i dati deI circuiti ed il riepilogo ambiente (vedi immagine
sottostante)
I dati mostrati in questa maschera
sono tutti intuibili e già presenti in altre maschere e pertanto
già commentate. Poniamo l'attenzione soltanto sui campi dei
risultati invernali (per l'estivo è l'analogo):
• Potenza Totale:
Potenza richiesta al sistema radiante. Il valore è ottenuto
come differenza della potenza ambiente e la sola dispersione
del pavimento. Pertanto se il pavimento disperde i valori
di potenza richiesta all'impianto e le dispersioni non coincidono.
• Potenza Acquisita:
potenza acquisita dai passaggi di altri circuiti
• Potenza
Residua = (Potenza resa dai circuiti verso l'alto)
+ (Potenza Acquisita) - (Potenza Totale). Quando questo valore
è negativo occorre integrare la potenza mancante con altri
impianti o apportare modifiche all'impianto radiante se non
ha raggiunto il limite della temperatura sul pavimento. se
in vece tale valore è positivo, il sistema eroga più potenza
di quella richiesta
