DISEGNO DEGLI IMPIANTI

IMPIANTI SANITARI - INSERIMENTO DI UN TERMINALE COMBINATO

Icona:

Comando: DTRMASSEMBLY

Finalità: Inserisce nel disegno il Terminale Combinato. La rete può essere sia di tipo standard che "Sottorete"

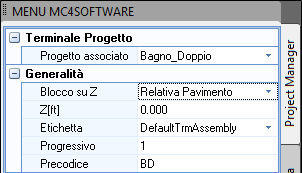

Per inserire il terminale progetto si esegua il comando e nella barra laterale si selezioni il progetto sottorete che verrà associato al terminale progetto (vedi immagine sottostante).

Come si può notare, il primo campo in alto permette la selezione del progetto di tipo sottorete da associare al terminale progetto che sta per essere disegnato

Le proprietà mostrate invece nella sezione Generalità mostra i dati comuni a tutti i terminali, ossia l'altezza di installazione che deve coincidere con la quota di disegno della tubazione del progetto tubi cui è associato

(questa condizione non è in realtà controllata dal programma ma è lasciata all'utente), il tipo di etichetta da utilizzare (impostazione delle proprietà mostrate a video) il progressivo per la numerazione dei terminali ed il

precodice (associato alla numerazione) che nell'esempio di Figura in alto è stato forzato a Trm-Asm cosicché il codice dei terminali sarà Trm-Asm-1, Trm-Asm-2, etc..

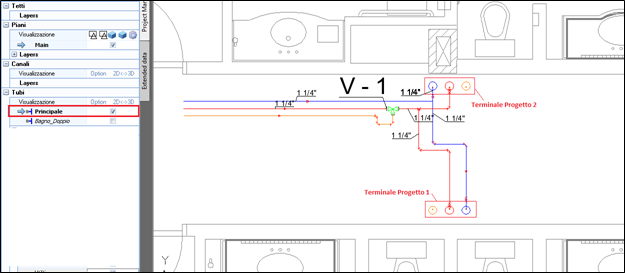

La figura in alto mostra una parte della distribuzione principale e precisamente mostra la connessione di due terminali progetto in corrispondenza di due bagni doppi. ai due terminali è stata collegata sia la rete calda

che quella fredda mentre la tubazione di ricircolo è stata connessa a monte della diramazione ai terminali della tubazione calda (l'attacco ricircolo dei terminali progetto non è connesso).
