DISEGNO DEGLI IMPIANTI

IMPIANTI SANITARI - CREAZIONE DI UN TERMINALE COMBINATO

Icona:

Comando: Selsrete

Finalità: Trasferisce ad un unico terminale tutte le proprietà di portata e perdita di pressione di una sottorete composta a sua volta da tubazioni e terminali sanitari principali.

Al momento il comando si utilizza solo per reti Sanitarie.

Come il termine Terminale Combinato si indica un terminale di impianto idrico sanitario che in realtà contiene una parte di impianto con tubazioni di distribuzione ai terminali sanitari (lavabi, wc, bidet, etc.).

Lo scopo del terminale progetto è quello di racchiudere in un simbolo le proprietà di una parte di impianto che si ripete più volte in un impianto di distribuzione principale.

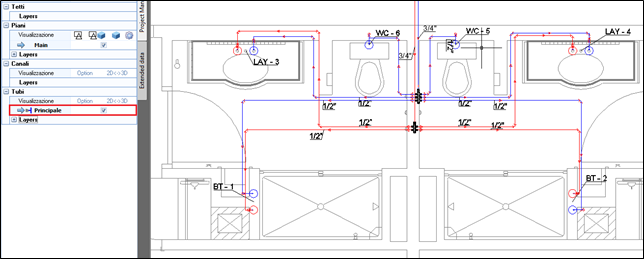

Ad esempio, la Figura qui in alto mostra l'impianto idrico per due bagni di una struttura alberghiera.

Dato che questa distribuzione si ripeterà più volte in tutto l'edificio, allo scopo di evitare l'input completo di tutti i bagni (tutti i singoli lavabo, wc, etc.), si può definire come terminale progetto l'impianto di questi due bagni

in modo che per il dimensionamento della rete principale di distribuzione (per l'intero edificio) basterà inserire un solo terminale progetto ogni qualvolta si presenta l'impianto di due bagni.

Vediamo ora come creare il terminale progetto.

Prima di creare il terminale progetto consigliamo vivamente l'utente ad eseguire il calcolo di dimensionamento/verifica delle reti di distribuzione. Questo comando inoltre verificherà anche la correttezza delle

connessioni delle tubazioni ai vari terminali e componenti di distribuzione.

L'impianto rappresentato in Figura è stato disegnato nel progetto tubi denominato "Principale" come si può notare nella barra laterale.

Si esegua il comando in una delle due modalità a disposizione. A comando attivo, seguendo le indicazioni fornite nella riga di comando, occorre selezionare nell'ordine 1) la tubazione di adduzione Rete Fredda, 2) la

tubazione di adduzione Rete Calda, 3) la tubazione di Ricircolo. Nel nostro esempio il ricircolo non è previsto all'interno del bagni ma solo sulla rete principale, quindi al momento in cui è richiesta la selezione della rete

di ricircolo occorre premere <Invio> per passare allo step successivo che è quello in cui occorre inserire la descrizione del terminale progetto.

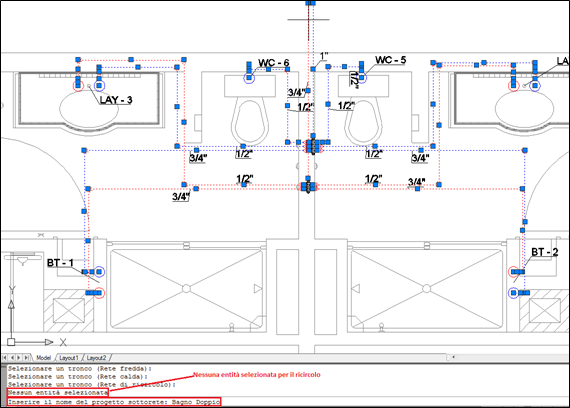

Nell'esempio riportato nella figura qui in alto il nome dato al terminale progetto è "Bagno_Doppio" come si vede dall'input fatto nella riga di comando. Occorre premere <Invio> per confermare il nome del terminale

progetto. Si noti come per la rete di ricircolo alcun terminale sia stato selezionato.

Il programma aggiunge un progetto tubi alla lista ed il font della descrizione è corsivo per sottolineare che quello è un progetto di tipo sottorete .

La proprietà sottorete è assegnata al progetto tubi al momento della creazione del terminale progetto e non è modificabile.

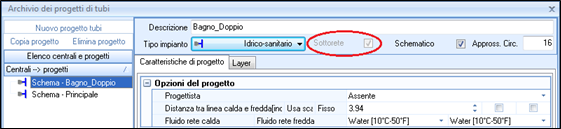

Aprendo la maschera di gestione dei progetti tubazioni si può notare come il progetto Bagno_Doppio sia definito come sottorete e quindi utilizzabile come terminale progetto

La proprietà sottorete è assegnata al progetto tubi al momento della creazione del terminale progetto e non è modificabile
