Multiport

Icona:

Menu di riferimento: Tubazioni > Rete oppure Pannelli Radianti > Pannelli Radianti oppure PipeCAD > Tubi

Comando: DMULTIPORT

COSA FA: Permette di inserire un oggetto Multiport

PROCEDURA

Il Multiport è paragonabile al collettore come tipo di oggetto nel senso che esattamente come il collettore ha un ingresso ed un numero di uscite impostabili da utente.

L'articolo Multiport nasce con diverse configurazioni per il mercato Nord Americano, pertanto per vedere ulteriori configurazioni di questo componente occorre modificare la lingua del software in English-USA.

All'esecuzione del comando, nella barra laterale occorre selezionare il tipo di componente (nel database di programma c'è un solo modello di multiport disponibile).

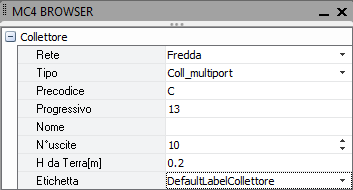

I dati da inserire per il disegno sono quelli riportati nell'immagine qui di lato:

- Rete: selezionare la rete di appartenenza del multiport tra Fredda e Calda

- Tipo: selezionare il componente dal menu a tendina che elenca quanto è nel database

- Precodice: impostabile da utente utile per l'identificazione

- Progressivo: numerazione del multiport. Insieme al precodice serve ad identificare il componente

- Nome: in aggiunta ai due campi precedenti è possibile assegnare una descrizione al componente

- N° uscite: impostare il numero di uscite ossia di connessioni del multiport

- H da Terra: altezza di installazione dal pavimento del piano corrente

- Etichetta: selezionare il tipo di etichetta con le informazioni che si vuole mostrare

Per l'inserimento occorre cliccare 3 volte: posizione, angolo di rotazione intorno a Z e poi la rotazione intorno all'asse stesso del multiport (il programma lo identifica sempre come asse X).
