DISEGNO DEGLI IMPIANTI

IMPIANTI IDRONICI\SANITARI\RETI GAS - INSERIMENTO DEL COLLETTORE

Icona:

Comando: DCOLLECTOR

Finalità: Permette di inserire un collettore singolo (Reti Sanitarie e Centrali Termiche) o doppio (Reti Termiche)

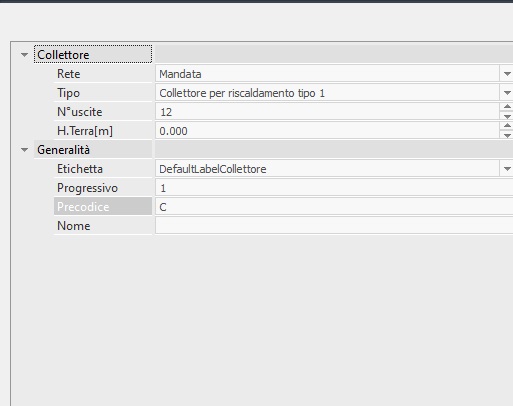

Eseguire il comando ed impostare nella barra laterale i seguenti parametri:

Tipo: Selezionare il collettore che si vuole inserire dalla lista che appare nel menu a tendina che si trova in corrispondenza di

questo campo. La lista mostra tuti i collettori che si trovano nella scheda Progetto dell'Archivio Collettori. L'opzione Aggiungi in

Progetto disponibile in questa lista vi permette di accedere direttamente alla maschera di gestione dell'archivio in modo da operare

controlli o selezionare nuovi componenti dall'archivio stesso.

Precodice : indica il precodice di identificazione del terminale; l’utente può forzarne la descrizione immettendola in tale campo e

confermando con INVIO

Progressivo : indica il numero progressivo di inserimento del terminale; il software incrementa in automatico il valore dopo ogni

inserimento: l’utente può forzarne il valore immettendolo in tale campo e confermando con INVIO

N°uscite: occorre indicare il numero di uscite che si desidera venga applicato al collettore, sia sul lato mandata che sul lato di

ritorno

H. da terra [m] : consente di specificare l’altezza di posizionamento del terminale

Etichetta: permette di definire quali informazioni far apparire all’interno dell’etichetta del terminale. Cliccando sulla voce Aggiungi in

progetto, presente nel relativo menù a tendina, si accederà all’Archivio etichette di programma; automaticamente verrà mostrata la

voce DefaultLabelCollettore per la quale si potranno specificare le informazioni da visualizzare

Per l'inserimento occorre cliccare una prima volta per posizionare il terminale ed una seconda volta per impostare la rotazione. Qualora ci si avvalga dell'OSNAP occorre solo un click per posizionare il terminale

parallelamente alla parete scelta. Due click addizionali per inserire l'etichetta.

Se si inserisce un collettore su una rete sanitaria la barra laterale si modifica in quanto occorre specificare se il collettore (singolo) apparterrà alla rete fredda oppure alla rete calda (un collettore assegnato ad una

determinata rete deve essere collegato a tubazioni appartenenti alla stessa rete altrimenti la connessione logica non sarà mai valida ed al momento del calcolo il programma proporrà il messaggio "Terminali non

Collegati" e di eseguire la connessione).

Nel caso di rete idrico-sanitaria, inserendo il collettore su rete fredda, verrà inizialmente visualizzato solo il ramo freddo del terminale stesso; il ramo caldo verrà generato in automatico dal software in occasione del

lancio del comando Linea calda parallela alla fredda. L’inserimento di un collettore su rete calda presuppone l’input completamente manuale del circuito.
