DISEGNO DEGLI IMPIANTI

IMPIANTI IDRONICI/SANITARI/RETI GAS - DISEGNO DELLE TUBAZIONI

Icona:

Comando: DPIPE

Finalità: Disegna una tubazione per reti idroniche, termiche, antincendio e centrale termica

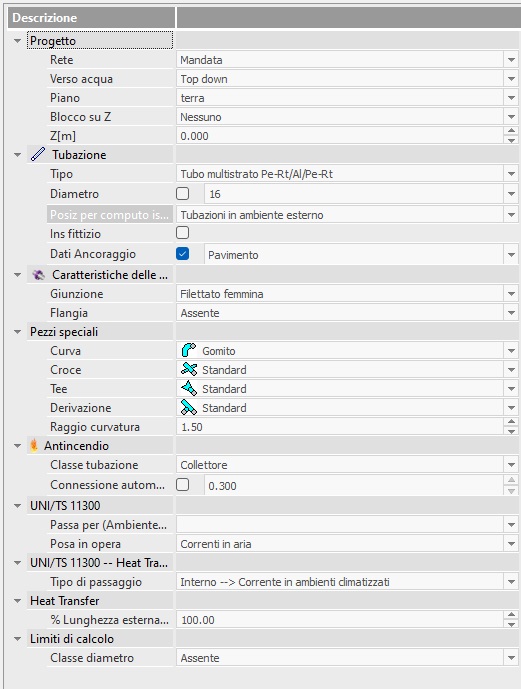

Per disegnare le tubazioni occorre selezionare l’icona   ubicata nel pannello Reti della scheda Tubazioni o digitare il comando DPIPE nella barra dei comandi. Attivando il comando, nella barra laterale (Menù

progetti correnti) vengono visualizzate le proprietà della tubazione

• Rete : occorre indicare se l’input della tubazione è inerente alla rete di mandata o a quella di ritorno.

• Verso acqua :  occorre indicare se il flusso dell’acqua è equicorrente rispetto alla direzione in cui si disegna la rete (Top Down) oppure è controcorrente rispetto alla direzioni delle tubazioni.

• Piano: indica (e permette di selezionare) il piano al quale si intende effettuare l’input della tubazione.

• Blocco su Z : permette di specificare un particolare filtro coordinate per la quota Z; sono possibili tre opzioni : 1) Nessuno in base alla quale la quota viene recepita mediante Osnap del modellatore grafico, 2) Relativa al pavimento , in base alla quale l’input viene eseguito alla quota dell’intradosso del pavimento, 3) Coordinata assoluta, con la quale viene assunta la quota indicata nel campo sottostante Z(m) riferita al sistema di riferimento adottato.

• Ancoraggio : l’uso di tale opzione consente di vincolare la quota delle tubazioni rispetto al pavimento od al Soffitto, in base alla scelta effettuata nel campo Tipo ancoraggio; in sostanza se in corso d’opera viene modificata l’altezza di un ambiente o la quota dell’edificio, le tubazioni verranno traslate coerentemente al fine di preservarne le quote di inserimento.

• Giunzione : permette di specificare il tipo di giunzione da adottare in corrispondenza dei raccordi o pezzi speciali (Filettato femmina, Filettato maschio, Saldato, Flangiato, A premere, A stringere , No giunzione).

• Flangia: permette di selezionare l’elemento flangia da applicare in base alla scelta operata nel campo precedente (ad esclusione delle tipologie Saldato, No giunzione).

• Tipo: consente di specificare il tipo di tubazione da adottare ai fini dell’inserimento grafico; l’opzione Aggiungi in progetto da accesso all’Archivio tubazioni.

• Diametro : permette di selezionare un diametro tra quelli previsti dalla classe diametri associata alla tubazione inserita nel campo precedente.

• Fisso. Consente di fissare permanentemente il diametro sul tratto di tubazione selezionato; il software recepirà tale impostazione come un vincolo in fase di dimensionamento evitando di ridimensionare i diametri in seguito ad una calcolo di dimensionamento che preveda il restringimento delle tubazioni.

• Posiz per computo isolamento: consente di indicare la posizione delle tubazioni ai fini del computo dell’isolamento.

• Ins. fittizio : con tale opzione la lunghezza della tubazione non corrisponde a quella rilevata graficamente ma bensì a quella che l’utente inserisce all’interno di un’apposita maschera (ad esempio è possibile inserire una lunghezza molto più grande di quella effettivamente disegnata).

• Pezzi speciali curva: permette di specificare la tipologia di curva che si desidera far inserire in automatico.

• Pezzi speciali croce: permette di specificare la tipologia di croce che si desidera far inserire in automatico.

• Pezzi speciali tee: permette di specificare la tipologia di tee che si desidera far inserire in automatico.

• Pezzi speciali diramazioni: permette di specificare la tipologia di diramazione che si desidera far inserire in automatico.

• Raggio di curvatura: permette di definire il raggio di curvatura delle curve ai fini della determinazione dell’ingombro del pezzo speciale in fase di input grafico e per il computo metrico della curva stessa.

• Distribuzione analitica secondo UNI/TS:

• Passaggio:  questo dato permette di definire  la temperatura dell’ambiente circostante rispetto al quale avviene lo scambio termico;  in accordo con l’Appendice A della UNI/TS11300-2, esso può essere:

• • Interno: tubazioni all’interno o in murature affacciate all’interno à θa,i = 20°C

  • Esterno: Tubazioni affacciate all’esterno per cui θa,i è la temperatura media mensile o annua

  • Non Climatizzato: tubazioni affacciate su locali non riscaldati. Si assume una temperatura pari al salto di progetto moltiplicato il coefficiente di riduzione btr,x secondo la tabella sottostante




  • Centrale Termica: utilizza i valori del prospetto B.11 ossia θa,i = 15°C

  • Interrato: per tubazioni interrate si usa θa,i = Temperatura Media Stagionale Annua

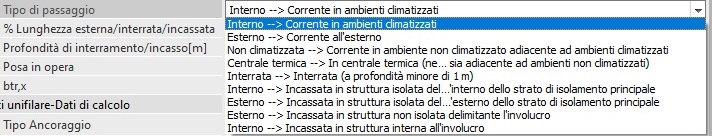

L’opzione Non climatizzata attiva a sua volta il campo btr,x che con l’ausilio di un menù a tendina permette di definire il fattore di riduzione per il calcolo della temperatura ambiente in funzione del tipo di ambiente non climatizzato

(da specifica UNI/TS 11300-1).

• Posa in opera: permette di definire il posizionamento della tubazione; l’opzione Incassata nella muratura attiva il campo Profondità [m] che consente di inserire la profondità di incassamento. Questo dato entra nel calcolo della U lineica della tubazione (rif. UNI/TS11300-2 – §A.5). Le diverse opzioni di posa in opera, che occorre impostare al momento del disegno della tubazione nella barra laterale, sono:

• • Corrente in Aria: può essere in ambiente interno od esterno. Il suo valore è legato a quello del campo precedente (Passaggio) per la determinazione del coefficiente α air  di scambio termico liminare dell’aria

  • Incassata nella muratura: in questo caso il dato di Profondità [m], da  specificarsi nel campo successivo, è importante nella determinazione di U lineico

  • Tubazione isolata secondo All. B DPR 412/93: (valore precalcolato)

  • Tubazione con metà dell’isolamento secondo All. B DPR 412/93: (valore precalcolato)

  • Tubazione con 1/3 dell’isolamento secondo All. B DPR 412/93: (valore precalcolato)

• Profondità [m]: dato utilizzato per le tubazioni Incassate nella Muratura oppure Interrate.

• Percentuale (%) : non viene utilizzato ai fini del calcolo della distribuzione analitica; essa interviene nel calcolo dell’Heat Transfer e permette di definire la percentuale di tubazione posta all’esterno o di tubazione posta nel terreno, a seconda ella scelta operata in corrispondenza della voce Passaggio.

• Limiti di calcolo – Classi diametro: voce che viene utilizzata dal modulo FireCad o dal calcolo delle reti di ricircolo di impianti idro-sanitari; consente di limitare i calcoli di dimensionamento solo alle tubazioni rientranti nel range di diametri specificati dall’utente in un’ apposita maschera.

COME DISEGNARE LA TUBAZIONE

Una volta scelte le impostazioni per la tubazione che si intende inserire (eventuali modifiche potranno eseguire eseguite ricorrendo ai Dati Estesi della tubazione stessa), si procederà al disegno della stessa (o della rete di tubazioni)

Il disegno della tubazione si esegue spostandosi nello spazio di disegno e selezionando con il mouse il punto iniziale e finale di ogni tronco della distribuzione che si vuole disegnare. Il comando resta attivo fino alla pressione di ESC per cui é possibile disegnare in continuità tronchi consecutivi della distribuzione. Il disegno di una tubazione avviene nelle stesse modalità del comando di disegno di una linea semplice del motore grafico CAD. E' dunque possibile, una volta definito il punto iniziale del tronco, digitare nella barra dei comandi la lunghezza del tronco in oggetto (ovviamente rispettando il sistema di unità di misura e unità di disegno impostate per il progetto corrente - Vedere come Impostare la scala del disegno con Mc4Suite

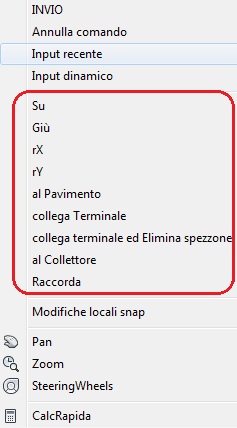

Il disegno delle tubazioni è agevolato dalla presenza di alcune opzioni presenti nel menù contestuale richiamabile, con il comando Tubazione ancora attivo , con il tasto destro del mouse. In esso troviamo, in particolare, le

seguenti funzionalità:

• Su ,  Giù  : permettono di disegnare un tratto verticale rispettivamente verso l’alto o verso il basso; alle selezione di queste opzioni deve far seguito la lunghezza della tubazione in metri (il programma chiede all’utente, attraverso la riga di comando, “Quanto [m] ? ”) .

• rX, rY sono utili in caso di disegno in vista assonometrica. Permettono di ruotare il sistema di riferimento delle coordinate per allinearlo alle direzioni secondo cui si vuole disegnare.

• al Pavimento permette di disegnare un tratto verticale  di tubazione che va dal punto in cui ci si trova, verticalmente, alla quota del pavimento del piano corrente.

• collega Terminale (ed Elimina spezzone) : se il tratto di tubazione è in prossimità di un terminale, tale comando consente di effettuare il collegamento automatico tra tubo e terminale, con inserimento da parte del software dei pezzi speciali di raccordo.

• al Collettore : applicato ad un tratto di tubazione in provenienza dall’ingresso (uscita) di un terminale consente il collegamento rapido ad una uscita (ingresso) del collettore da cui risulta servito.
