DISEGNO DEGLI IMPIANTI

IMPIANTI IDRONICI\SANITARI\RETI GAS - INSERIMENTO DI UNA VALVOLA (ARRESTO - BILANCIAMENTO - MANIGLIA DRITTA - SARACINESCA)

Icone:

Comando: DVALV (E) - DVALV (D) - DVALV (F) - DVALV (M)

COSA FA: Permette l'inserimento di una valvola del tipo specificato

Il comando di inserimento di una valvola è unico ma in base all'icona scelta il programma applica un filtro sulla tipologia.

Le modalità di inserimento sono due: "libero" e "su tubazione".

Nella modalità libero non occorre fare SNAP su alcun tubo. In questo caso occorrono quattro click per l'inserimento completo: 1) Posizione, 2) Rotazione intorno a Z, 3) Rotazione intorno ad Y e 4) Rotazione intorno a X; al

termine altri due click per inserire e posizionare l'etichetta (qualora si voglia evitare l'inserimento dell'etichetta basta premere <Invio> (tasto destro del mouse).

Nella modalità "su tubazione" occorre avere attivo l'OSNAP Vicino e cliccare quindi sulla tubazione. Il programma spezza il tubo in automatico ed inserisce la valvola tra i due tronchi rimasti.

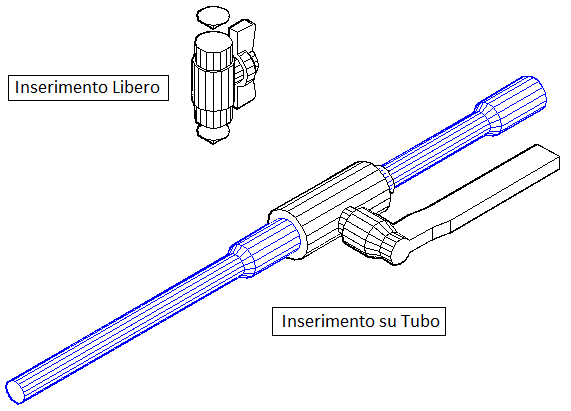

L'immagine qui sopra mostra un esempi dei due ti di inserimento.

La barra laterale mostra i dati della valvola che si sta per inserire.

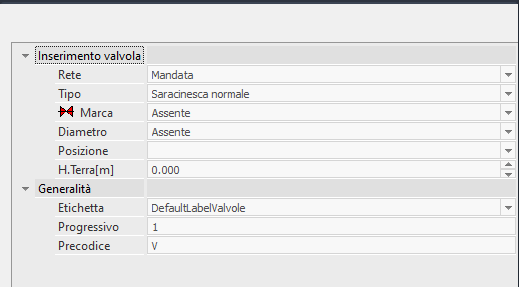

L'immagine qui di lato mostra la barra laterale quando il comando è attivo.

- Rete: la scelta è Fredda/Calda se il progetto tubi su cui si lavora è di tipo Idrico Sanitario mentre è Mandata/Ritorno se il progetto tubi è di tipo Termico

- Tipo: la tipologia di valvola è già impostata in funzione dell'icona utilizzata. Tale scelta rappresenta un filtro ai componenti valvola mostrati nel menu a tendina del campo successivo Marca

- Marca: appare la lista di valvole presenti in archivio della tipologia selezionata al campo precedente.

- Diametro: per ogni valvola è possibile inserire diverse dimensioni che sono funzione del diametro. Tale opzione riflette quanto inserito nel database delle valvole in corrispondenza della valvola selezionata nel campo Marca

- Posizione: per ogni dimensione di valvola (diametro) è possibile specificare una certa posizione di chiusura ed associare ad ognuna di esse un coefficiente di perdita. Tale dato deve essere associato alla valvola nel database. Nel caso di calcolo di bilanciamento la posizione della valvola è ricalcolata (se non bloccata tramite Dati Estesi) dal programma per bilanciare il circuito termico.

- Precodice: Utile alla identificazione della valvola una volta inserita nel disegno perché mostrato nell'etichetta

- Progressivo: numerazione della valvola. anche questo dato compare nell'etichetta unitamente al Precodice

- H da Terra: è la distanza verticale dal pavimento del piano attivo al momento del disegno. Qualora si faccia SNAP su una tubazione la quota di installazione della valvola diventa automaticamente quello della tubazione (inserimento su tubo)

- Etichetta: selezionare il tipo di etichetta che mostra le varie proprietà della valvola secondo l'impostazione data nel relativo archivio delle etichette.
