DISEGNO DEGLI IMPIANTI

IMPIANTI IDRONICI - INSERIMENTO DEL GIUNTO DI ESPANSIONE

Icona:

Comando: DEXPLOOP

COSA FA: Inserisce il giunto di espansione su una tubazione

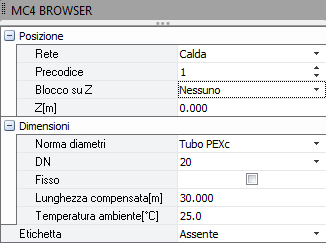

A comando attivo la barra laterale mostra i dati del giunto di espansione che si sta per inserire.

Occorre impostare i seguenti dati:

- Rete: Selezionare Calda (solitamente è sulle linee calde che si inserisce il giunto di espansione per far fronte all'allungamento che si ha all'aumentare della temperatura)

- Precodice: assegnato al giunto

- Blocco su Z: da impostare su "Nessuno" in modo che il programma legga l'altezza di disegno della tubazione alla quale si sta agganciando

- Norma Diametri: selezionare il tipo di tubo di cui è composto il giunto d'espansione

- DN: diametro del giunto

- Fisso: se attivo blocca il diametro del giunto selezionato al campo precedente

- Lunghezza da compensare: lunghezza del tubo sul quale inserire il giunto. Il programma può leggere automaticamente la lunghezza del tubo su cui si fa snap oppure forzare un valore indipendente

- Temperatura Ambiente: si assume essere la temperatura dell'acqua in partenza, prima che venga scaldata. La temperatura di arrivo è quella specificata nel fluido selezionato per la rete calda.

Cliccando sulla tubazione il programma calcola la lunghezza dei bracci del giunto. al variare della temperatura di mandata o ambiente la lunghezza del giunto cambia. pertanto le connessioni alla tubazioni che sono

valide all'inserimento potrebbero essere non più valide dopo un ridimensionamento del genere. Pertanto, qualora ciò accadesse, occorre ristabilire la connessione delle tubazioni con il giunto in modo manuale.
