Ricircolo - Disegno Valvola a tre-vie Rete Calda

Icone:

Menu di riferimento: Tubazioni > Reti

Comando: DVALVHWRSECOND

COSA FA: Inserisce una valvola tre-vie sul tubo caldo (punto di ricircolo)

PROCEDURA

La rete di ricircolo deve essere disegnata tra la tubazione fredda di ingresso alla caldaia (che quindi deve essere necessariamente inserita nel progetto) e il punto sulla rete calda fin dove si vuole ricircolare (vedi immagine sottostante).

I punti di attacco della tubazione di ricircolo sono rappresentati da valvole a tre-vie. La valvola da collegare sulla tubazione dell'acqua calda sul punto di ricircolo è del tipo 1IN-2OUT ossia deve permettere la connessione a due tubazioni con flusso entrante nella valvola ed 1 ad una tubazione con flusso uscente.

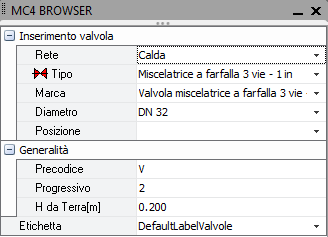

L'immagine sottostante mostra la barra laterale dove è stata selezionata il tipo di valvola che si può utilizzare in questi casi.

Importante la selezione della rete che deve essere Calda e poi fare SNAP sul tubo della rete calda fin dove si vuole ricircolare. L'inserimento è automatico. L'utente clicca una prima volta per il punto di inserimento ed una seconda volta per l'angolo di rotazione intorno all'asse stesso della valvola e che determina la posizione del terzo attacco (ricircolo).
