DIMENSIONAMENTO DEGLI IMPIANTI

IMPIANTI IDRONICI/SANITARI - VISUALIZZAZIONE PERCORSO SFAVORITO

Icone:

Comando: DPATH

Finalità : Evidenzia il percorso sfavorito di una rete Tubi/Canali

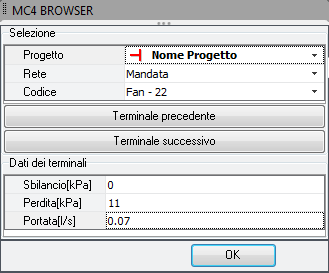

Eseguire il comando e selezionare il progetto che si vuole esaminare nella barra laterale.

- Progetto: Selezionare il progetto di tubi o canali per il quale si vuole visualizzare il percorso sfavorito che verrà evidenziato con il colore magenta

- Rete: scegliere se mostrare la rete di mandata o di ritorno

- Codice: è il codice del terminale più sfavorito

- <Terminale Precedente>: seleziona il terminale con codice di inserimento precedente

- <Terminale Successivo>: seleziona il terminale con codice di inserimento successivo

- Sbilancio: differenza di pressione tra il terminale sfavorito e quello in esame (attraverso i pulsanti sopra descritti si possono evidenziare percorsi diversi dallo sfavorito). Ovviamente lo sbilancio è nullo se il terminale in questione è quello sfavorito

- Perdita: perdita di pressione all'interno del terminale

- Portata: portata al terminale

Un esempio di tubazioni evidenziate è riportato qui di seguito.
