DISEGNO DEGLI IMPIANTI

IMPIANTI IDRONICI - RITORNO SIMMETRICO AUTOMATICO

Icone:

Menu di riferimento: Tubazioni > Reti

Comando: DRET

COSA FA: Disegna la tubazione di ritorno sulla base della tubazione di mandata

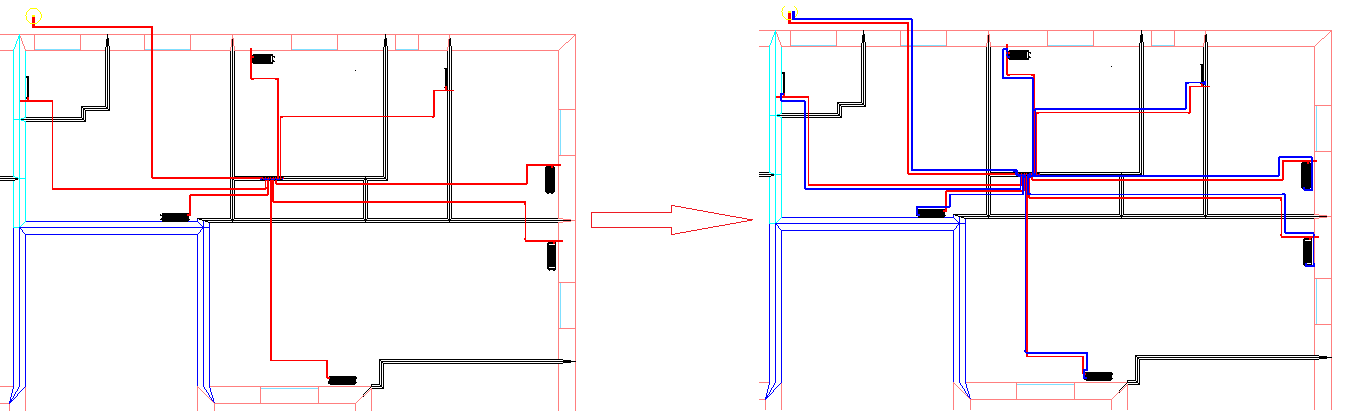

Eseguire il comando e selezionare il tubo di mandata. Il programma crea in automatico la rete di ritorno.

Il comando ha una opzione disponibile, visibile nella riga di comando, che è [Rimuovi]. Selezionando tale opzione la rete di ritorno verrà eliminata cosi si può procedere ad un nuovo disegno (automatico o manuale che sia).

Dato che il disegno del ritorno è di tipo automatico e si basa sulla rete di mandata che è stata invece disegnata manualmente, occorre verificare l'effettiva congruenza delle connessioni.

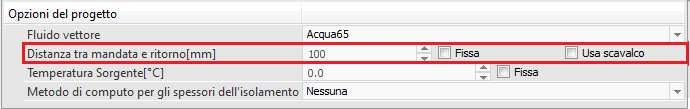

La distanza tra mandata e ritorno è impostata nella scheda del Progetto Tubi.

Il check "usa scavalco" fa si che il programma nel disegnare la linea di ritorno eviti la linea di mandata con uno scavalco.
