DISEGNO DEGLI IMPIANTI

IMPIANTI SANITARI - DISEGNO AUTOMATICO DELLA RETE CALDA

Icone:

Comando: DWLINE

COSA FA: Disegna la linea calda parallelamente alla linea fredda in un impianto sanitario

Per utilizzare questo comando occorre aver disegnato la rete fredda e collegato la caldaia. Queste due condizioni sono obblgatorie.

A comando attivo occorre selezionare un tubodella rete fredda e poi cliccare una seconda volta per indicare da che parte deve essere posizionato il tubo caldo rispetto al freddo selezionato con il primo click.

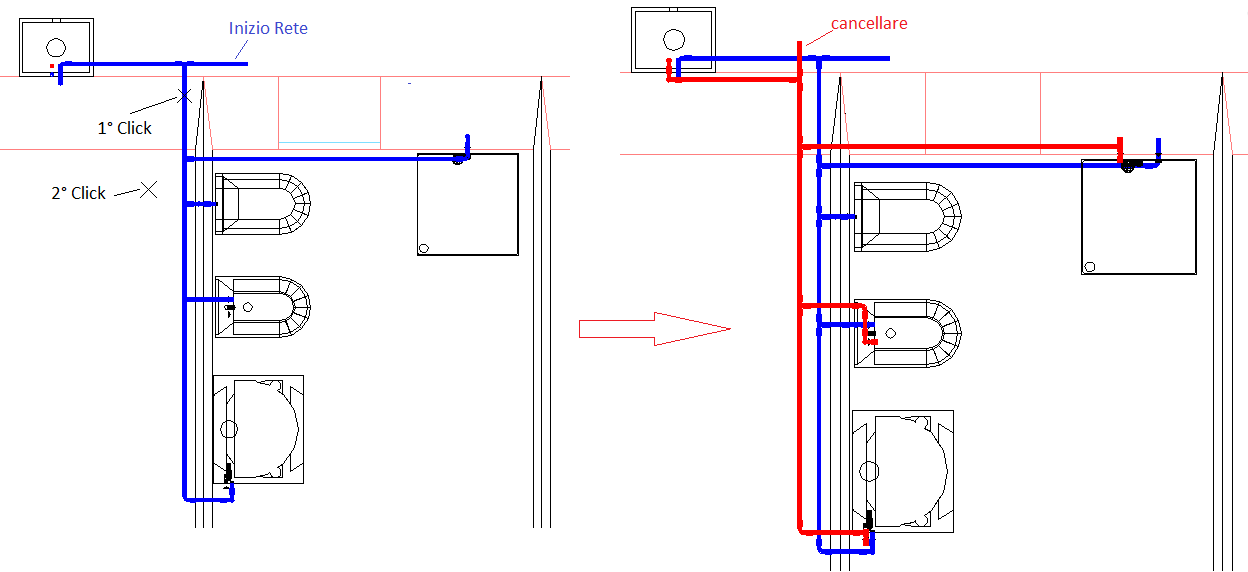

La figura sottostante mostra un risultato di esecuzione del comando

In disegno della rete calda è fatto in automatico cercando di seguire il percorso usato dall'utente per la rete fredda. Pertanto il nuovo disegno potrebbe non essere perfetto e va quindi controllato.

Nell'esempio dell'immagine sovrastante occorre cancellare quel piccolo tratto di tubazione calda non collegata ad alcun terminale. Può accadere che alcuni collegamenti non vengano disegnati, in quel caso occorre collegare il tutto manualmente.

La distanza tra le tubazioni è quella impostata nella scheda Progetto Tubi.

Il check "usa scavalco" fa si che il programma nel disegnare la linea calda eviti la linea fredda con uno scavalco
