Calcolo dinamico secondo UNI EN ISO 52016-1:2018
Dati di zona

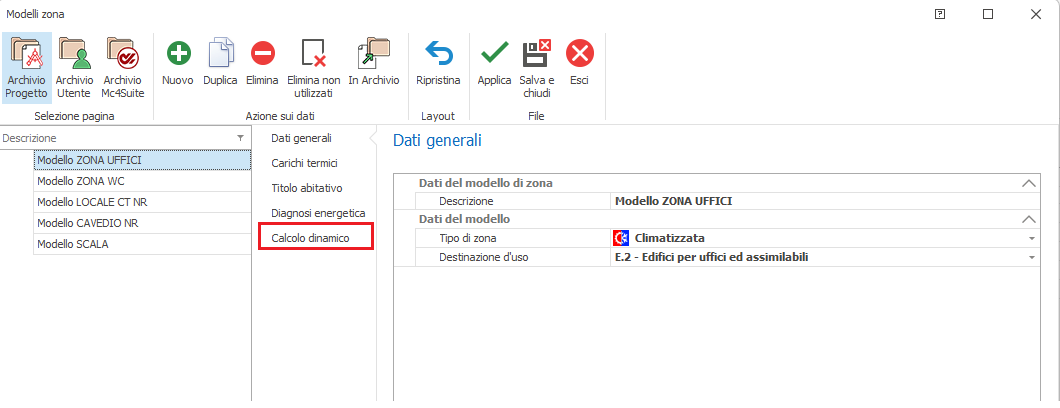

I dati specifici per il calcolo energetico in regime dinamico sono ubicati all'interno della scheda "Calcolo dinamico" del modello di zona impiantistica.
La scheda è suddivisa, a sua volta, in tre sezioni:
- Dati di calcolo
- Carichi interni
- Ventilazione
Dati di calcolo

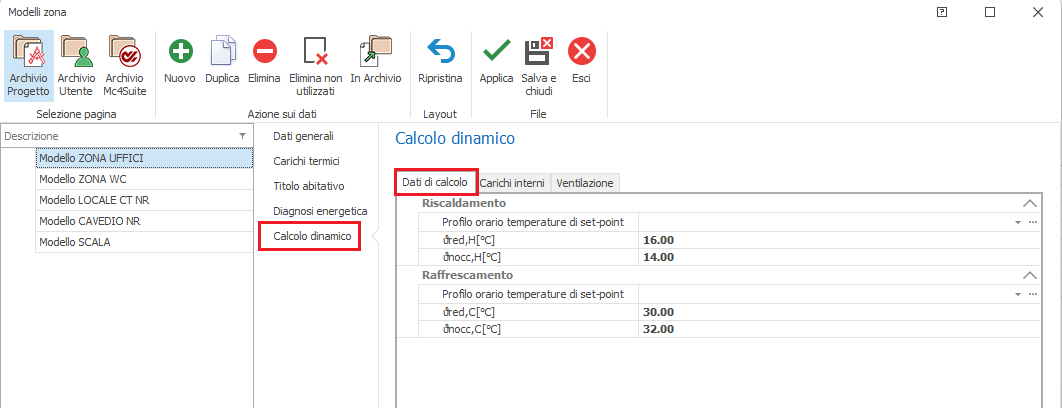

Profilo orario di set point per il riscaldamento : tramite il corrispondente menù a tendina occorre selezionare il profilo desiderato di temperatura creato all'interno dell'archivio "Profili orari"; se non si ancora proceduto all'inserimento di alcun profilo, tramite il tasto
posto nell'estremità destra si potrà accedere direttamente all'archivio dei profili orari in temperatura.
Theta,red,H [°C] :rappresenta la temperatura di attenuazione dell'impianto in regime di riscaldamento
Theta,nocc,H [°C] :rappresenta la temperatura di non occupazione dell'impianto in regime di riscaldamento
Profilo orario di set point per il raffrescamento : tramite il corrispondente menù a tendina occorre selezionare il profilo desiderato di temperatura creato all'interno dell'archivio "Profili orari"; se non si ancora proceduto all'inserimento di alcun profilo, tramite il
tasto posto nell'estremità destra si potrà accedere direttamente all'archivio dei profili orari in temperatura.
Theta,red,C [°C] :rappresenta la temperatura di attenuazione dell'impianto in regime di raffrescamento
Theta,nocc,C [°C] :rappresenta la temperatura di non occupazione dell'impianto in regime di raffrescamento
Carichi interni

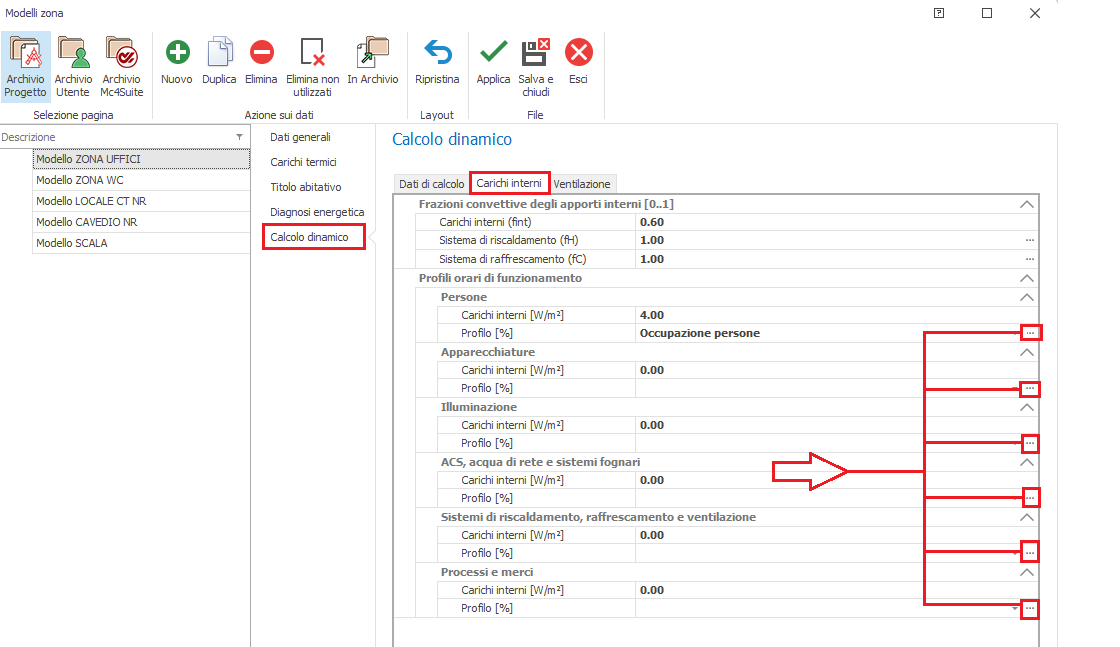

Frazioni convettive degli apporti interni
Carichi interni (fint) : il valore suggerito da norma è 0,4
Sistema di riscaldamento (fH) : il valore può essere desunto, in funzione della tipologia di sistema di emissione, sulla base della tabella richiamabile tramite il pulsante posto nell'estremità destra. Se non si dispongono informazioni sul sistema di emissione, si può assumere il valore suggerito da norma ovvero 0,4.
Sistema di raffrescamento (fC) : il valore può essere desunto, in funzione della tipologia di sistema di emissione, sulla base della tabella richiamabile tramite il pulsante posto nell'estremità destra. Se non si dispongono informazioni sul sistema di emissione, si può assumere il valore suggerito da norma ovvero 0,4.
Tipologie di apporti interni e relativi profili orari
Persone : occorre inserire l'entità in [W/m2] degli apporti gratuiti derivanti dalla presenza di persone ed associarvi il corrispondente profilo di occupazione orario creato nell'archivio dei profili orari.
In tale profilo si specificherà, in termini percentuali, l'entità della presenza di tale carico nelle 24 ore giornaliere.
Esso è fondamentalmente funzione del tipo di destinazione d'uso dell'immobile e può variare, ad esempio nel caso di edifici non residenziali, a seconda del tipo di giorno considerato (feriale o festivo) ed in funzione delle abitudini degli occupanti nel caso di
edifici residenziali.
Apparecchiature : occorre inserire l'entità in [W/m2] degli apporti gratuiti derivanti dalla presenza di apparecchiature che cedono calore all'ambiente ed associarvi il corrispondente profilo di occupazione orario creato nell'archivio dei profili orari.
In tale profilo si specificherà, in termini percentuali, l'entità della presenza di tale carico nelle 24 ore giornaliere.
Esso è fondamentalmente funzione del tipo di destinazione d'uso dell'immobile .
Illuminazione : occorre inserire l'entità in [W/m2] degli apporti gratuiti derivanti dalla presenza di dispositivi per l'illuminazione che cedono calore all'ambiente ed associarvi il corrispondente profilo di occupazione orario creato nell'archivio dei profili orari.
In tale profilo si specificherà, in termini percentuali, l'entità della presenza di tale carico nelle 24 ore giornaliere.
Esso è fondamentalmente funzione del tipo di destinazione d'uso dell'immobile .
ACS, acqua di rete e sistemi fognari : occorre inserire l'entità in [W/m2] degli apporti gratuiti derivanti dalla presenza di sistemi di distribuzione o scarico di acqua calda che cedono calore all'ambiente ed associarvi il corrispondente profilo di occupazione orario
creato nell'archivio dei profili orari.
In tale profilo si specificherà, in termini percentuali, l'entità della presenza di tale carico nelle 24 ore giornaliere.
Esso è fondamentalmente funzione del tipo di destinazione d'uso dell'immobile .
Sistemi di riscaldamento, raffrescamento, ventilazione : occorre inserire l'entità in [W/m2] degli apporti gratuiti derivanti dalla presenza di componenti dei sistema di riscaldamento, ventilazione o ventilazione meccanica che cedono calore all'ambiente ed
associarvi il corrispondente profilo di occupazione orario
creato nell'archivio dei profili orari.
In tale profilo si specificherà, in termini percentuali, l'entità della presenza di tale carico nelle 24 ore giornaliere.
Esso è fondamentalmente funzione del tipo di destinazione d'uso dell'immobile .
Processi e merci : occorre inserire l'entità in [W/m2] degli apporti gratuiti derivanti dalla presenza di componenti dei sistema di riscaldamento, ventilazione o ventilazione meccanica che cedono calore all'ambiente ed
associarvi il corrispondente profilo di occupazione orario
creato nell'archivio dei profili orari.
In tale profilo si specificherà, in termini percentuali, l'entità della presenza di tale carico nelle 24 ore giornaliere.
Esso è fondamentalmente funzione del tipo di destinazione d'uso dell'immobile .
Ventilazione
Il motore di calcolo dinamico acquisisce il valore di portata d'aria della singola zona in base alla compilazione dei dati relativi eseguita all'interno della scheda "Titolo abilitativo/APE - Dati di calcolo" secondo le attuali indicazioni contenute nella specifica UNI/TS
11300-1:2014.

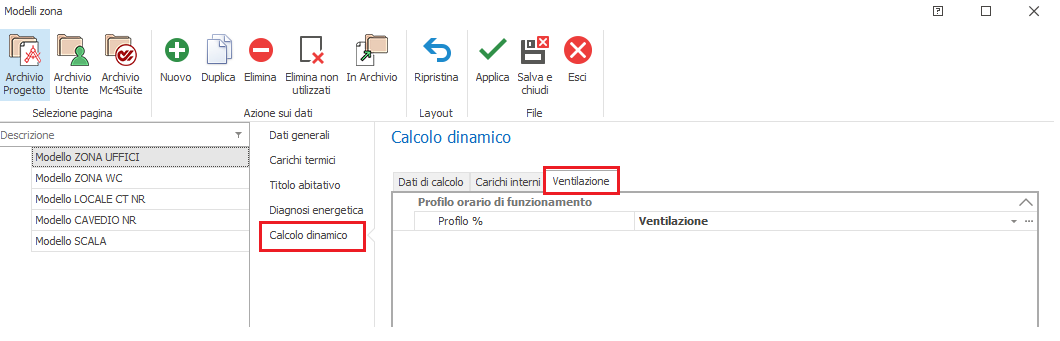

In corrispondenza del campo Profilo [%] si dovrà quindi associare il profilo orario di presenza di tale portata lungo le 24 ore giornaliere.
