Calcolo dinamico secondo UNI EN ISO 52016-1:2018

Dati sulle componenti architettoniche

Data la natura analitica del metodologia di calcolo dinamico orario, ciascun elemento architettonico, sia esso una struttura opaca o trasparente, deve essere contraddistinto da una

stratigrafia ovvero dall'esatta successione dei materiali che lo compongono.

Diversamente non potranno essere valutati compiutamente i fenomeni di trasmissione ed accumulo di calore all'interno dei medesimi.

In virtù di ciò ai fini del calcolo dinamico non sono ammessi:

- l'imposizione della trasmittanza termica delle strutture opache (attraverso il campo "U imposto"), delle porte e delle finestre (attraverso il "Calcolo non analitico")

- l'adozione di valori normativi od imposti per i vetri ed i telai delle finestre

- l'adozione di valori forfettari per cassonetti e per i pannelli opachi delle finestre.

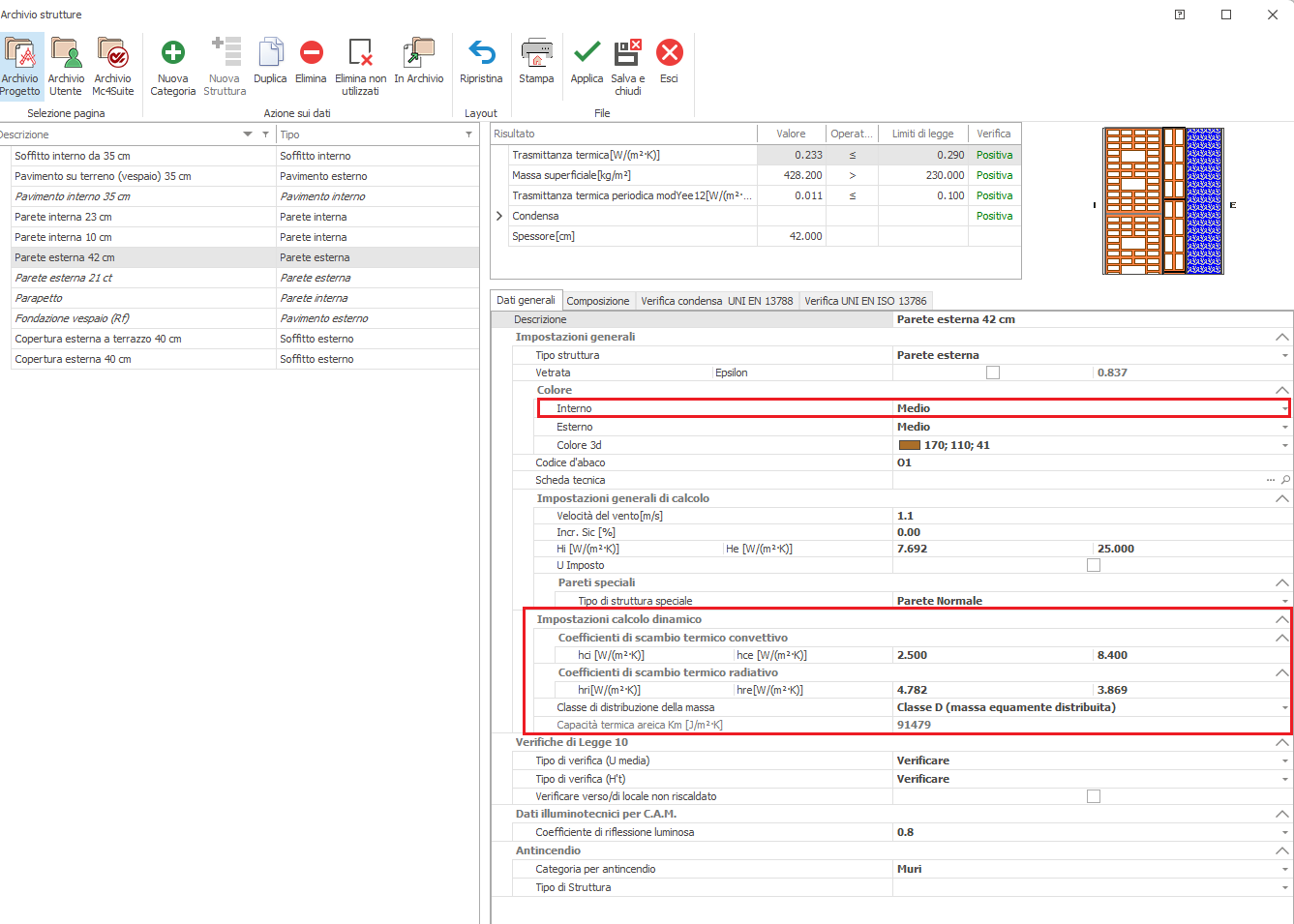

Archivio Strutture

Colore interno: le opzioni disponibili replicano quelle già disponibili per il colore esterno (chiaro, medio, scuro corrispondenti rispettivamente ai coefficienti di assorbimento α pari a 0.3, 0.6 e 0.9).

Coefficienti di scambio termico convettivo [W/m² K] : i valori sono suggeriti da norma in funzione del tipo di struttura opaca (struttura verticale od orizzontale, interna od esterna)

Coefficienti di scambio termico radiativo [W/m² K] : i valori sono suggeriti da norma in funzione del tipo di struttura opaca (struttura verticale od orizzontale, interna od esterna)

Classe di distribuzione della massa : per le sole strutture opache occorre indicare la classe in base alle indicazioni fornite dalla norma. Quest'ultima identifica cinque classi in funzione della presenza, o

meno, di strati di isolanti e della loro distribuzione in seno alla struttura stessa.

Classe	Identificazione	Dettaglio
I	Massa concentrata sul lato interno	Struttura dotata di strato isolante sul lato esterno
E	Massa concentrata sul lato esterno	Struttura dotata di strato isolante sul lato interno
IE	Massa suddivisa tra lato interno ed esterno	Struttura dotata di strato isolante suddiviso tra due blocchi principali
D	Massa equamente distribuita	Struttura non dotata di strato isolante
M	Massa concentrata all'interno	Struttura dotata di due strati di isolante, uno sul lato esterno l'altro sul lato interno

Capacità termica areica K_m [J/m² K] : valore della massa della struttura determinata in funzione dei materiali che la compongono (parametro in sola lettura).

Archivio Finestre

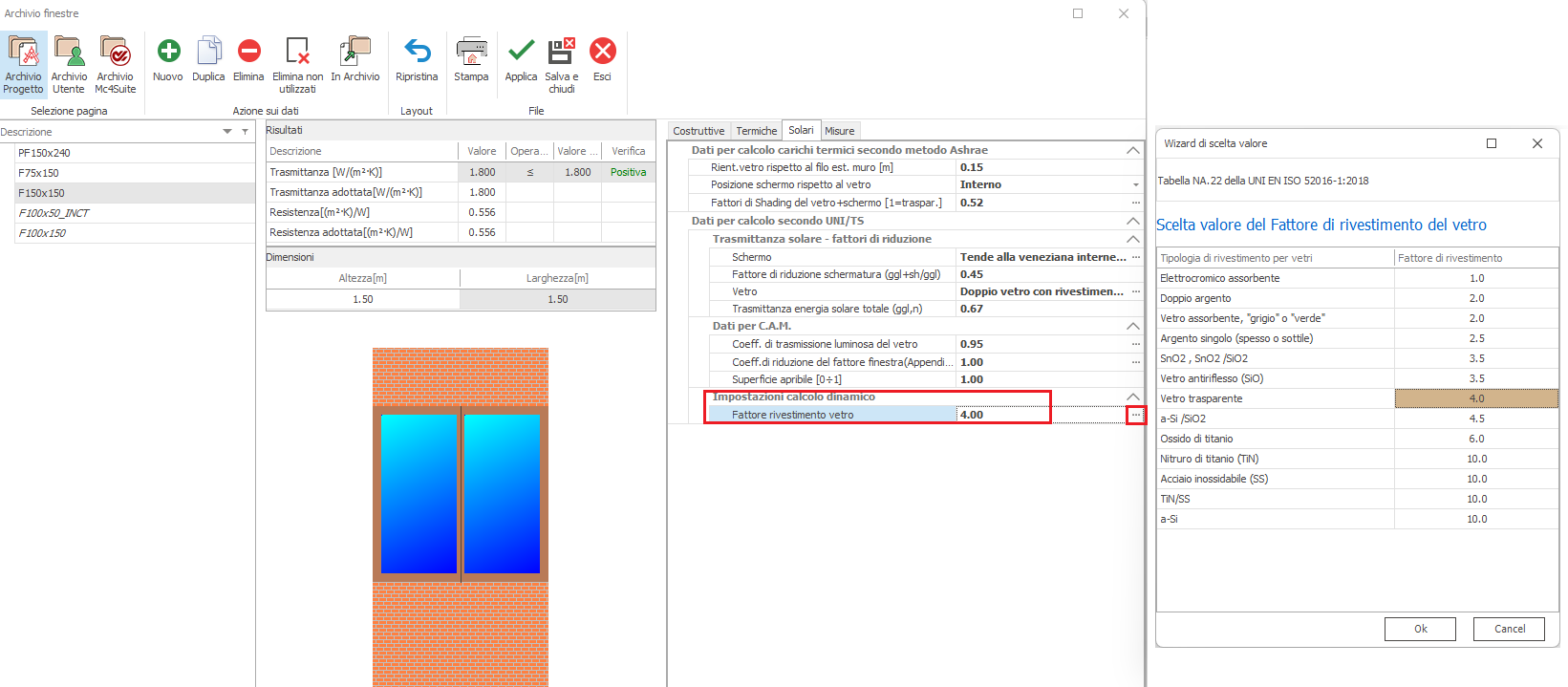

Ai fini del calcolo della temperatura operante estiva, nell'ambito della caratterizzazione dei serramenti, è richiesta l'immissione del Fattore di rivestimento del vetro; esso è desumibile dall'apposito wizard

attivato dal pulsante posto nell'estremità destra che ne riepiloga i valori per vetri più comuni
