ELENCO UNITA' IMMOBILIARI E ZONE DI PROGETTO
ZONA IMPIANTISTICA - DIAGNOSI ENERGETICA - CARICHI INTERNI
Apporti interni sensibili

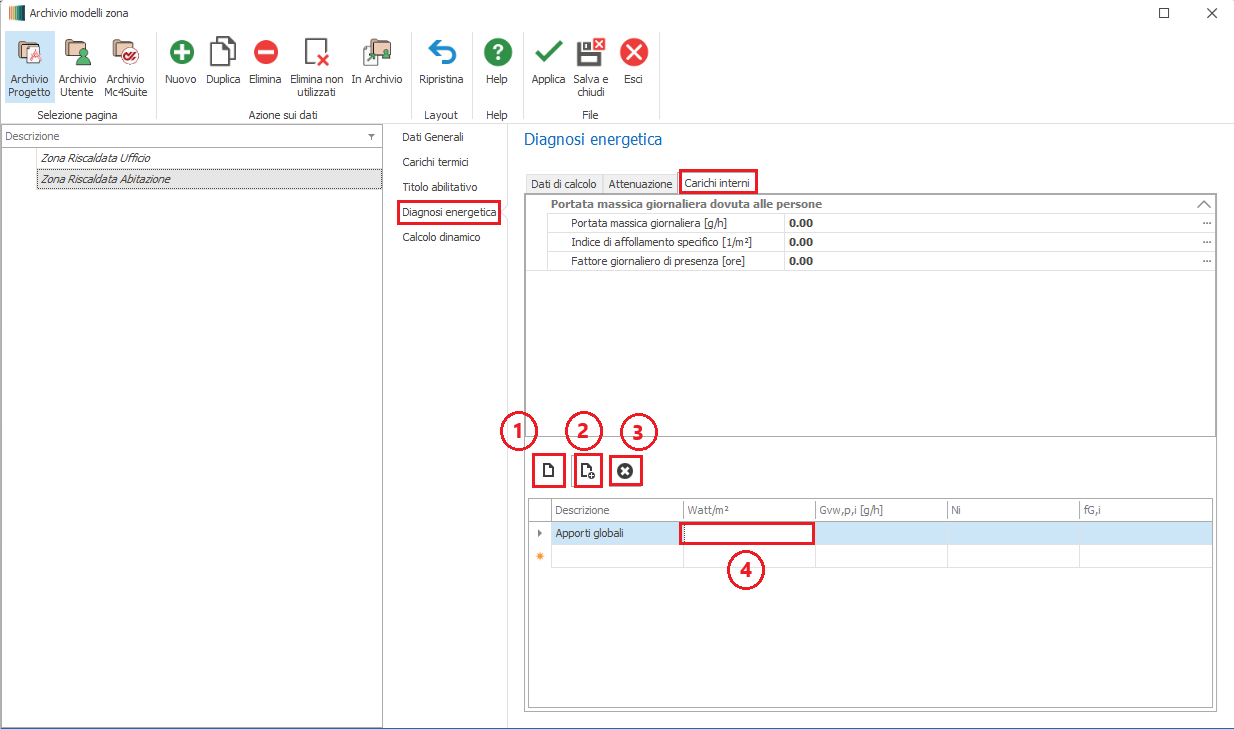

In caso di Edificio residenziale E.1(1) E.1(2) e approccio A3 (Valutazione adattata all'utenza tipica della Diagnosi energetica) gli apporti globali si definiscono nell'apposita maschera riprodotta
nell'immagine sottostante.
Cliccando sul tasto (1) si attiverà un nuovo record ; nella colonna "Descrizione" si potrà attribuire una denominazione del contributo di apporto endogeno.
Cliccando sul pulsante (2) si attiverà il wizard che permette di attribuire, in automatico, i valori previsti dal prospetto E.3 della UNI/TS 11300-1 (corrispondenti a quelli della valutazione standard o
di progetto)
Cliccando sul pulsante (3) si procede all'eliminazione del record di compilazione selezionato

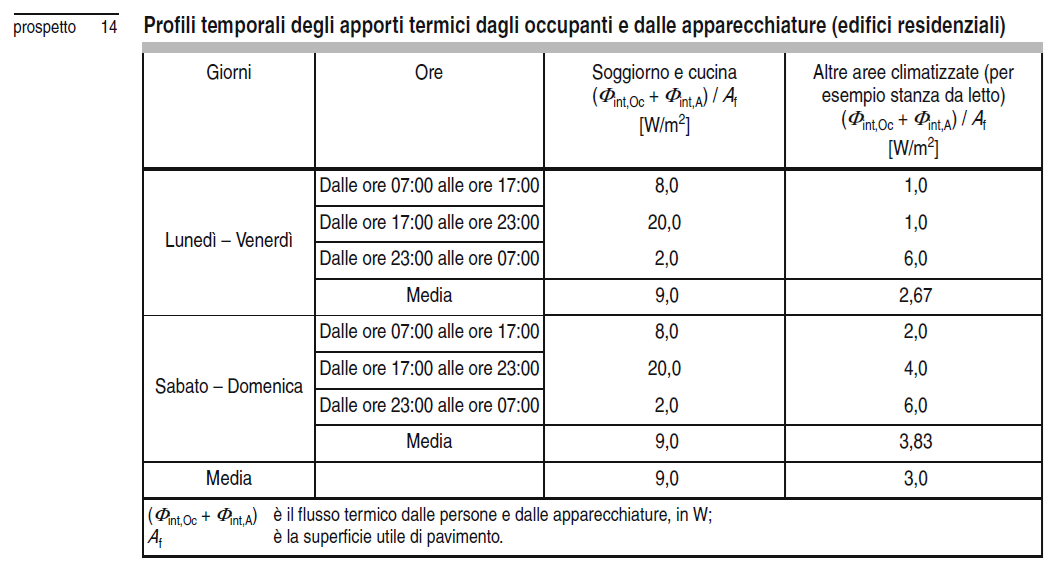

Nella cella (4) in corrispondenza della colonna [Watt/m2] si potrà indicare, in alternativa, ili valore di apporto medio desunto, ad esempio, dal prospetto 14 della UNI/TS 11300-1.

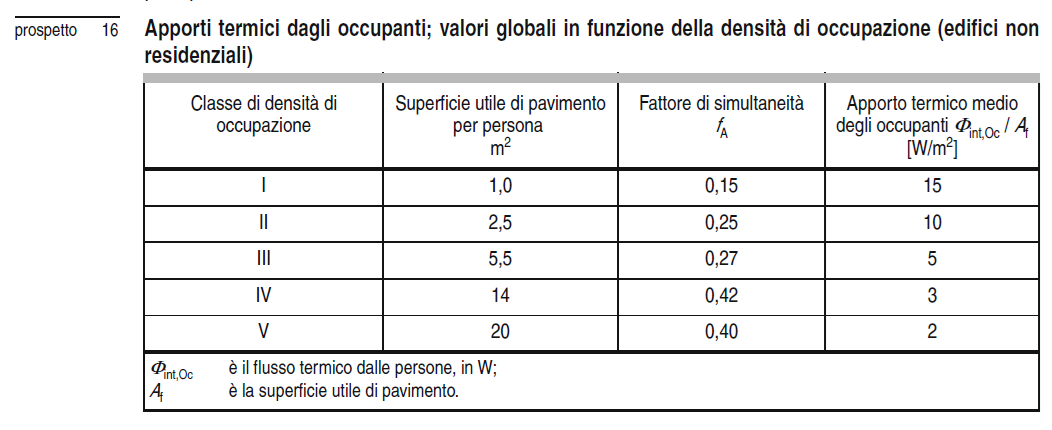

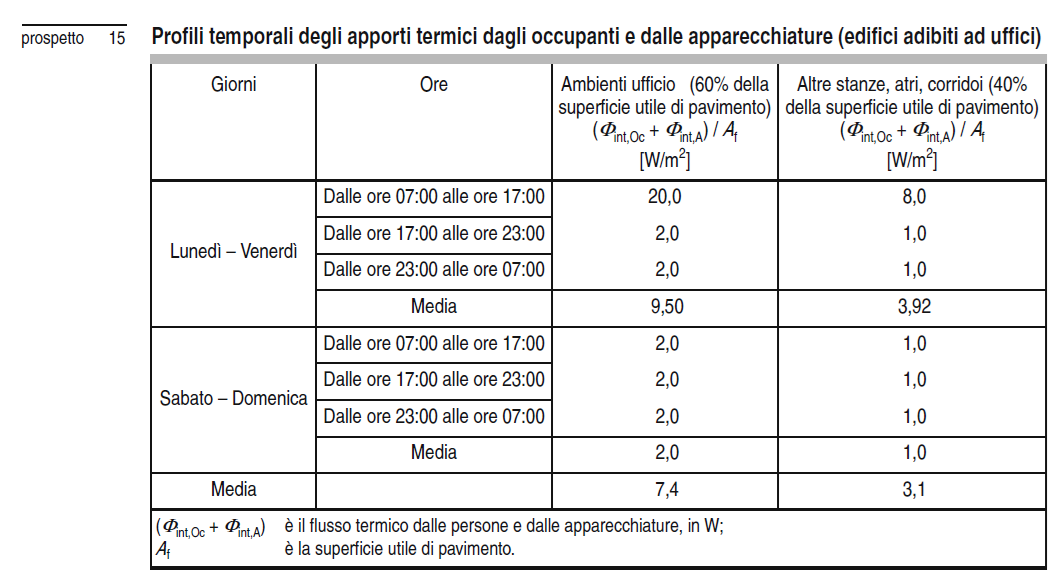

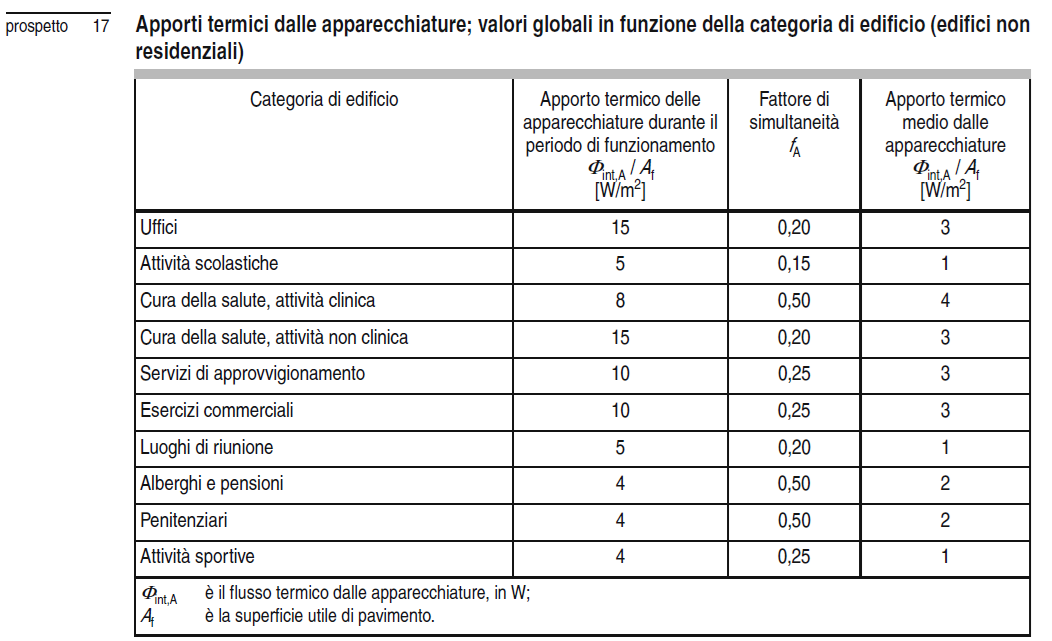

Il medesimo approccio potrà essere utilizzato anche per gli edifici E.2 (uffici) sulla base di quanto disciplinato dai prospetti 15 (Occupanti e Apparecchiature), 16 (Occupanti in funzione della loro
densità), 17 (Apparecchiature) della UNI/TS 11300-1 e per tutte le altre destinazioni d'uso di tipo non residenziale in base al prospetto 16 (Occupanti in funzione della loro densità) e al prospetto
17 (Apparecchiature) .
Apporti interni latenti

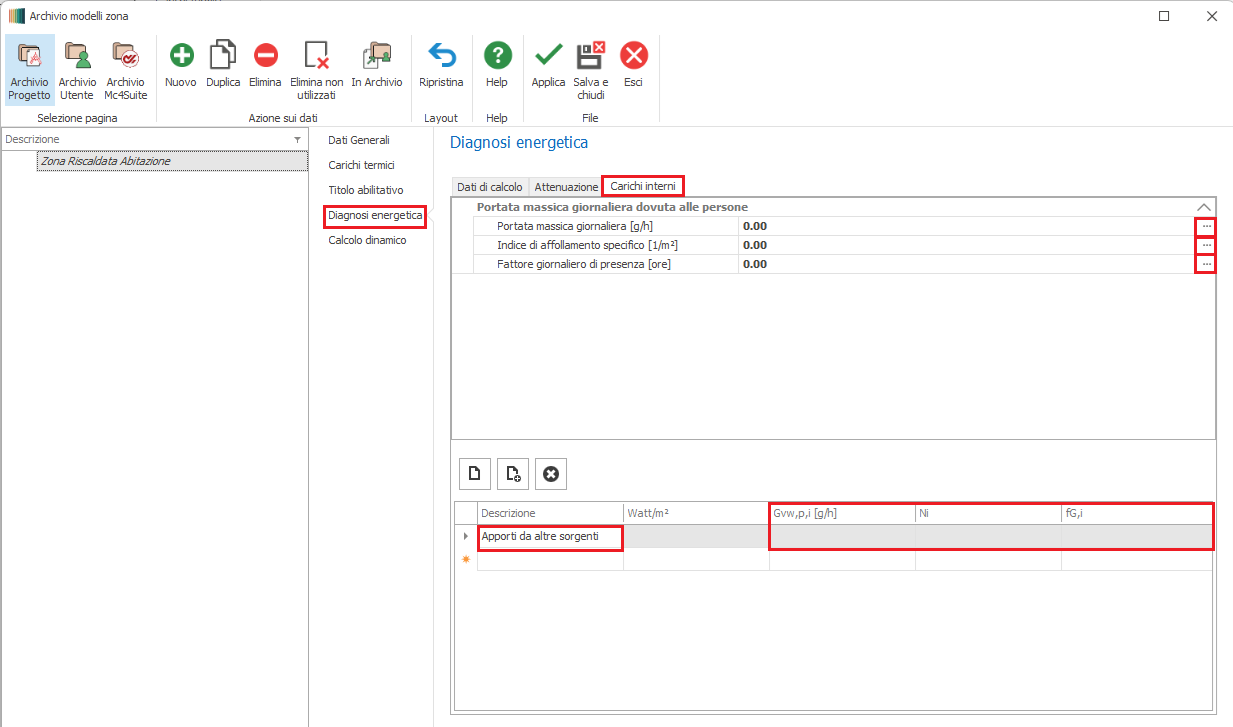

Nel caso di valutazione adattata all'utenza, la portata di vapore acqueo dovuta alla presenza di persone si ricava tramite la formula (49) par. 13.2.2. della UNI/TS 11300-1; a tal fine è richiesta la
compilazione dei campi presenti nella sezione superiore della scheda ovvero:
- portata massica giornaliera [g/h] (desumibile dal prospetto 18 della UNI/TS 11300-1 richiamabile attraverso il tasto posto all'estremità destra)
- indice di affollamento specifico [1/m2] (ricavabile da prospetto della UNI 10339 richiamabile attraverso il tasto posto all'estremità destra)
- fattore giornaliero di presenza [ore] (ricavabile dal prospetto E.1 della UNI/TS 11300-1 richiamabile attraverso il tasto posto all'estremità destra).
Il valore della portata massica giornaliera di vapore acqueo dovuta ad altre sorgenti si ricava mediante la formula (50) della UNI/TS 11300-1 che richiede l'inserimento dei campi riportati nella
sezione inferiore della scheda, corrispondenti rispettivamente a:
- Gvw,p,i [g/h] : portata massica specifica di progetto per singola sorgente (ricavabile dal prospetto 19 della UNI/TS 11300-1)
- Ni : numero di tipo di sorgenti del tipo i-esimo presenti
- fG,i : fattore di utilizzo medio giornaliero della sorgente i.esima (ricavato dai dati reali dell'utenza).

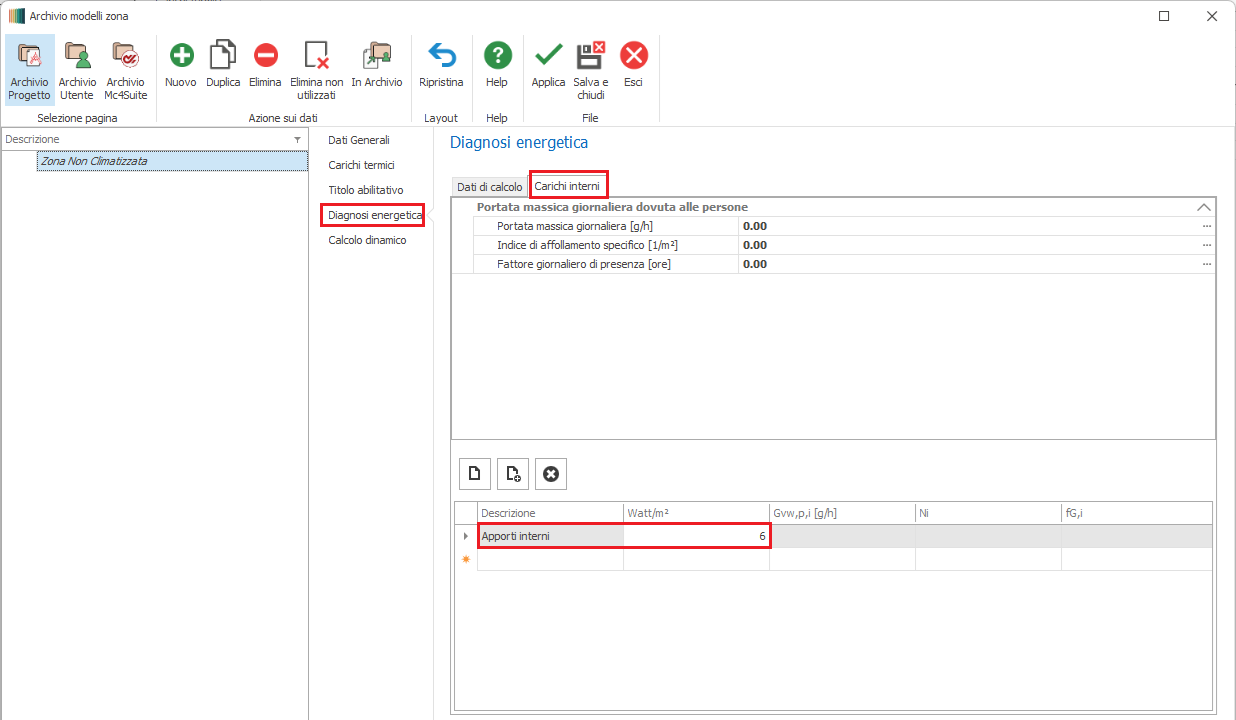

Apporti interni per la zona non climatizzata
In questa scheda si inserisce il valore degli apporti sensibili attribuibili ad apparecchiature e\o sistemi di illuminazione presenti all'interno delle zone non climatizzate.
