ELENCO UNITA' IMMOBILIARI E ZONE DI PROGETTO



MODELLO ZONA - TITOLO ABILITATIVO - CARICHI INTERNI



Apporti interni sensibili



La modalità di indicazione degli Apporti interni sensibili varia a seconda della destinazione d'uso dell'edificio e dell'approccio di calcolo.

In caso di Edificio residenziale E.1(1) E.1(2) e approcci A1, A2 , la determinazione degli apporti interni sensibili avviene tramite algoritmo di calcolo (formula 48 par. 13.1.1 della UNI/TS 11300-1) che

tiene conto della superficie utile se tale superficie è inferiore a 120 m2 mentre avviene tramite l'assegnazione di un valore forfettario (450W) qualora la superficie utile sia superiore a 120 m2.

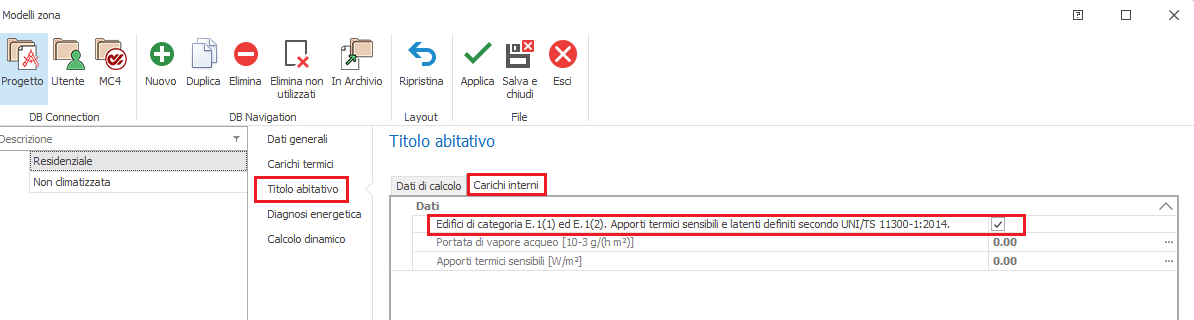

Nel software ciò equivale a porre il segno di spunta in corrispondenza della voce evidenziata nell'immagine sottostante: in base alla superficie utile rilevata in fase di analisi dell'input grafico, il

programma provvederà ad effettuarne il calcolo (Su < 120 m2) oppure assegnerà il valore forfettario (Su > 120 m2).

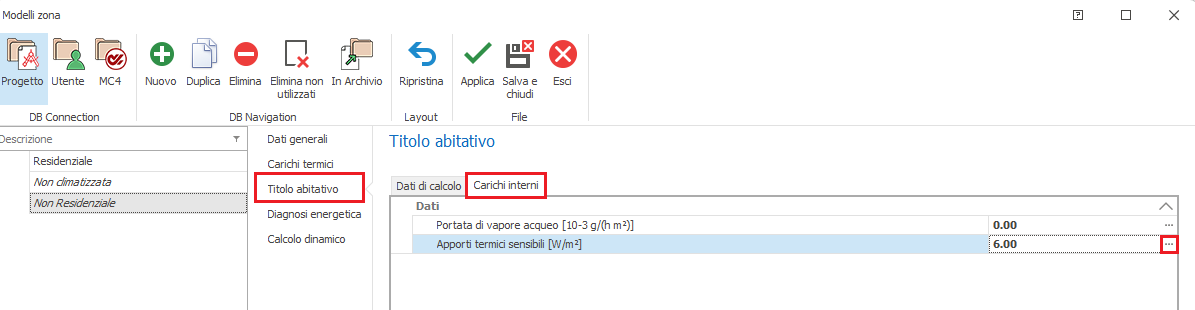

 In caso di Edificio di tipo non residenziale e approcci A1, A2 ,il valore degli apporti interni sensibili si specifica sulla base di quanto previsto dal prospetto E.3 della UNI/TS 11300-1; quest'ultimo è

richiamabile attraverso il tasto posto all'estremità destra della voce Apporti termici sensibili [W/m2].

CARINT_3



Apporti interni latenti

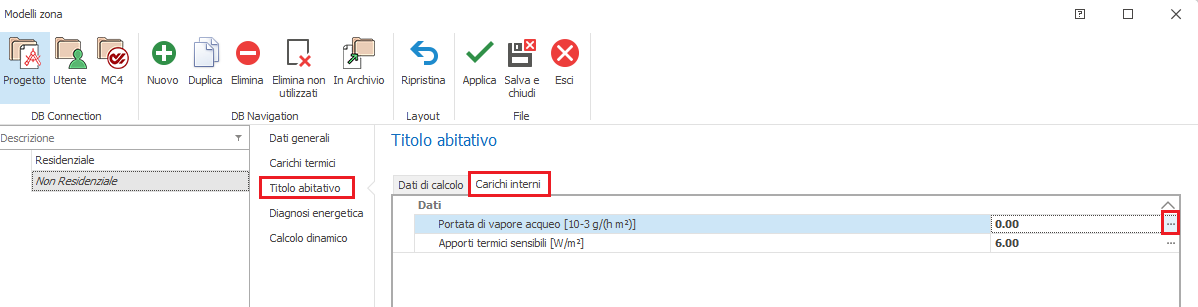

Nel caso di valutazione di progetto o standard, la portata di vapore acqueo per unità di superficie (dovuta a persone ed apparecchiature) è espressa in funzione della destinazione d'uso secondo quanto

disciplinato dal prospetto E.3 della UNI/TS 11300-1 (richiamabile attraverso il tasto posto all'estremità destra della voce Portata di vapore acqueo).

CARINT_4



Per le sole destinazioni d'uso E.1(1) e E.1(2), tale portata è funzione della superficie utile dell'abitazione e viene calcolata in automatico dal software.





Apporti interni per la zona non climatizzata

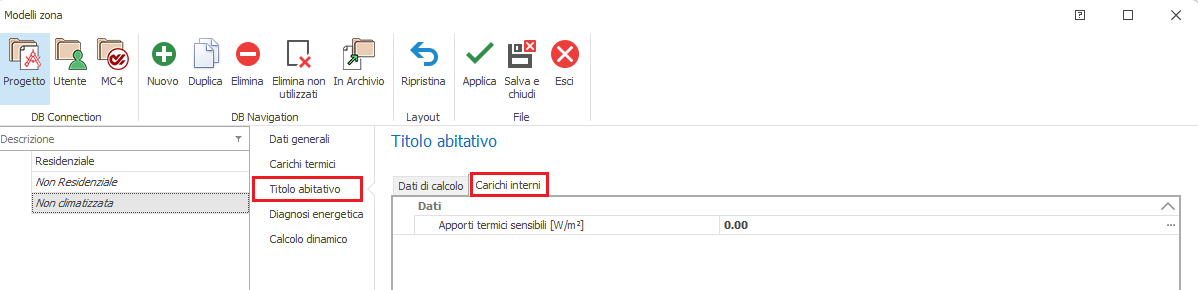

In questa scheda si inserisce il valore degli apporti sensibili attribuibili ad apparecchiature e\o sistemi di illuminazione presenti all'interno delle zone non climatizzate.
