DISEGNO DEGLI IMPIANTI
CENTRALI TERMO-FRIGORIFERE - ARCHIVI - ARCHIVIO BRUCIATORI
Icona
Comando: dbbruc
L'oggetto bruciatore può essere collegato al generatore di calore per il quale è previsto questo tipo di attacco (il blocco della caldaia non ha già il bruciatore connesso).

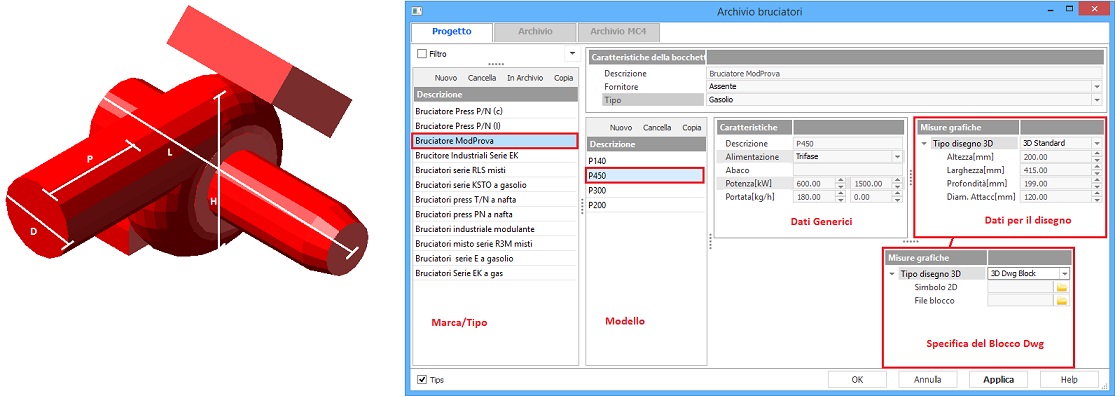

Come si può vedere nell'immagine per compilare i dati del bruciatore occorre specificare:
- Marca o Tipo nella colonna di sinistra. Premere <Nuovo> per aggiungere un nuovo elemento
- Modello - Inserire uno o più modelli che fanno riferimento alla marca selezionata. Premere <Nuovo> per aggiungere un modello
- Caratteristiche: in tale frame si impostano i dati descrittivi del bruciatore
- Misure Grafiche: in tale frame l'utente decide la tipologia di rappresentazione grafica che può essere "3D Standard" oppure "3D dwg Block". Nel primo caso occorre specificare alcune dimensioni come indicato in figura ed il programma genera il bruciatore al momento dell'inserimento. Qualora invece si voglia utilizzare un blocco occorre specifcare il percorso ed il nome del file da utilizzare nel caso di rappresentazione 3D e 2D (schematico) del progetto tubi di tipo Centrale Termica. Nel file dwg occorrerà specificare l'attacco inserendo nel file dwg che contiene il blocco del bruciatore il file mc4IN2D.dwg che si trova al percorso
"C:\ProgramData\Mc4Software\Mc4Suite 202X\full\databases\Simb-mc4\"
Al momento dell'inserimento di tale blocco il programma chiederà il numero dell'attributo che occorre impostare a zero.
