ARCHIVIO POMPE DI CALORE - CHILLER
Per inserire un nuovo elemento occorre cliccare sul tasto <Nuovo>; nella sezione di sinistra verrà inserito un nuovo record con denominazione alfanumerica provvisoria.

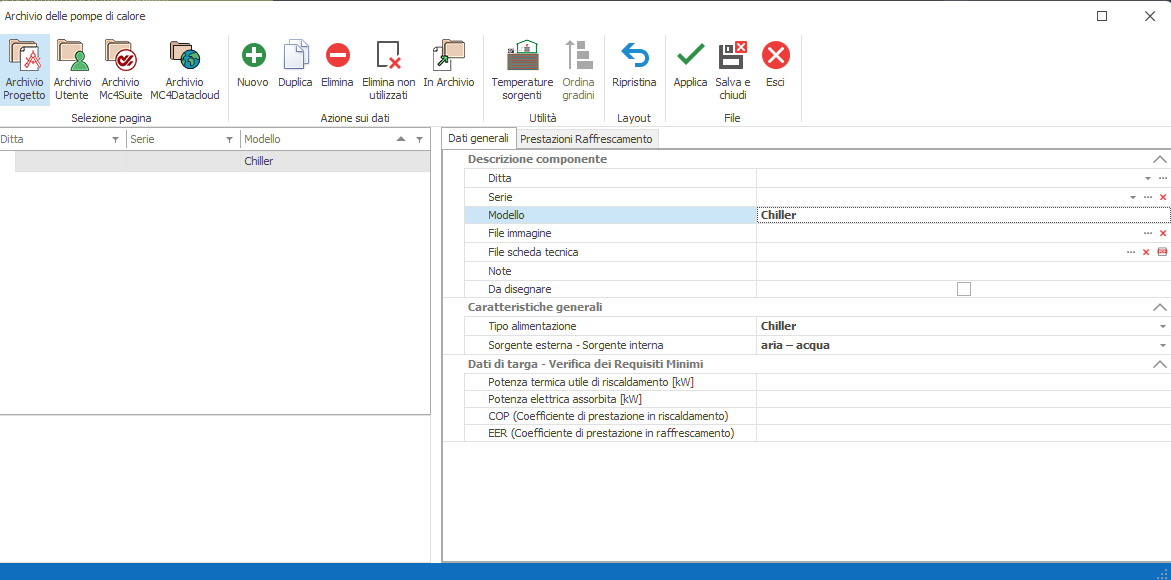

Nella sezione di destra, all'interno della scheda Dati generali, occorre compilare i seguenti campi:
Descrizione componente
Ditta: campo non obbligatorio; è possibile attribuire il nome dell'azienda produttrice della macchina selezionandolo nell'apposito menu a tendina. Nuove denominazioni di produttori possono essere create
o caricate in progetto all'interno dell'Archivio Persone,raggiungibile attraverso il pulsante posto nell'estremità destra.
Serie : indicare la serie o famiglia cui appartiene la pompa di calore nell'ambito dell'articolazione tecnico-commerciale prevista dal relativo produttore; la serie si assegna previo caricamento di un elemento creato
all'interno dell'archivio denominato "Elenco serie delle pompe di calore", richiamabile cliccando il primo dei due pulsanti posti nell'estremità destra. Per eliminare l'associazione occorre cliccare sul secondo pulsante
(contrassegnato dal simbolo "x" di colore rosso). Se l'elemento è stato caricato dall' Archivio Mc4Datacloud, tale informazione viene riportata in automatico.
Modello : in tale campo si attribuisce la denominazione desiderata in luogo di quella provvisoria assegnata dal software. Se l'elemento è stato caricato dall' Archivio Mc4Datacloud, tale informazione viene riportata in
automatico.
File immagine : permette di associare un immagine dell'elemento da visualizzare all'interno dell'archivio. Per associare un immagine occorre cliccare sul primo dei due pulsanti posti nell'estremità destra .Per eliminare
l'associazione occorre cliccare sul secondo pulsante (contrassegnato dal simbolo "x" di colore rosso. Se l'elemento è stato caricato dall' Archivio Mc4Datacloud, tale informazione viene riportata in automatico.
File scheda tecnica : permette di associare un datasheet dell'elemento in formato PDF; per eseguire l'associazione occorre cliccare sul primo dei tre pulsanti posti nell'estremità destra. Per eliminare l'associazione
occorre cliccare sul secondo pulsante (contrassegnato dal simbolo "x" di colore rosso), per visualizzare il documento occorre cliccare sull terzo pulsante. Se l'elemento è stato caricato dall' Archivio Mc4Datacloud, tale
informazione viene riportata in automatico.
Da disegnare:ponendo il segno di spunta in corrispondenza di tale campo si attiva un'apposita sezione in cui inserire i parametri dimensionali della pompa di calore ai fini del suo inserimento come
elemento grafico DWG nell'ambito di una rete termica.( Dati di Disegno.)
Caratteristiche generali
Marca: campo non obbligatorio; è possibile attribuire il nome dell'azienda produttrice della macchina selezionandolo nell'apposito menu a tendina. Nuove denominazioni di produttori possono essere create o caricate in
progetto all'interno dell'Archivio Persone,raggiungibile attraverso il pulsante posto nell'estremità destra.
Serie - Modello : in tale campo si attribuisce la denominazione desiderata in luogo di quella provvisoria assegnata dal software.
Tipo alimentazione : occorre specificare l'opzione Chiller
Sorgente esterna - Sorgente interna : tramite tale campo si definisce la natura del pozzo caldo e pozzo freddo della pompa di calore. Prevede le opzioni:
aria-aria
antigelo - aria
acqua - aria
aria - acqua
antigelo - acqua
acqua - acqua
Dati di targa
I parametri contenuti in tale sezione non si riferiscono ai chiller |
Sorgente esterna diversa da "aria"
In presenza di una sorgente esterna diversa da aria (antigelo, acqua di falda, terreno), è possibile inserire i valori della temperatura che essa assume in corrispondenza dei valori di temperatura assunta dall'aria esterna nella
località di progetto.

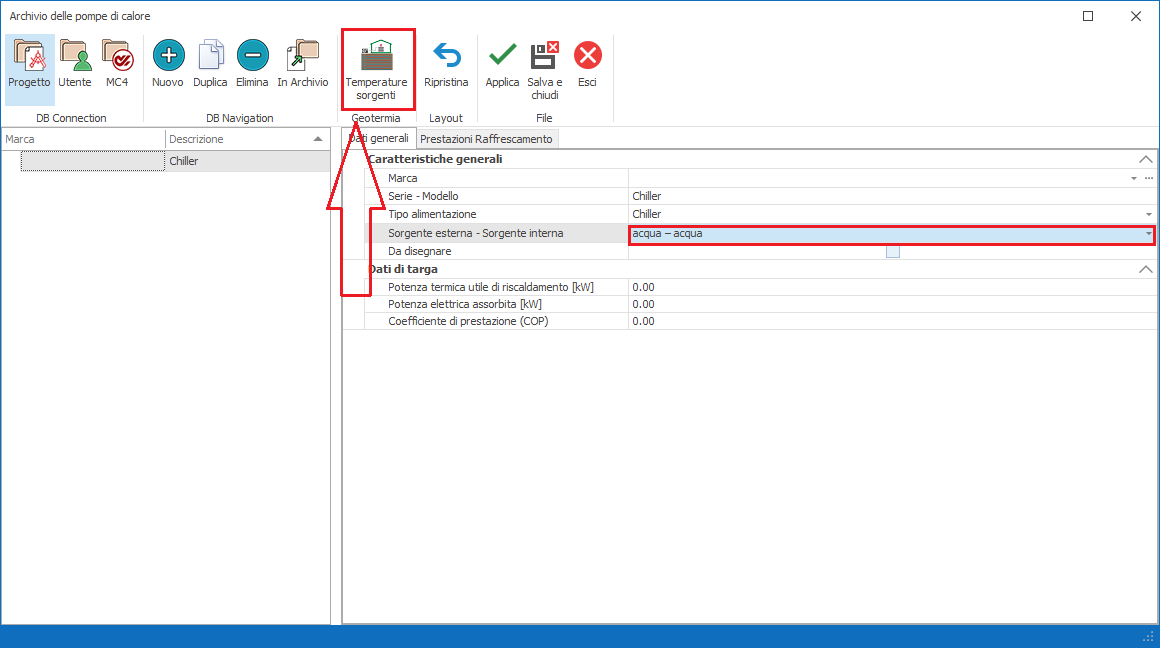

Tale compilazione si esegue all'interno di un 'apposita maschera richiamabile attraverso il pulsante "temperature sorgenti" collocato nella barra dei comandi superiore.

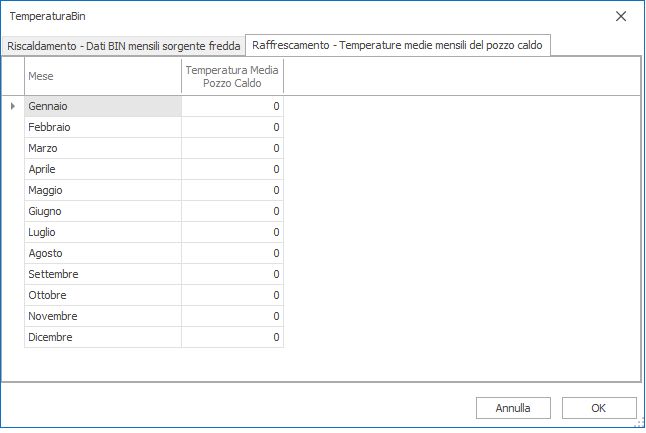

Si attiverà una maschera di compilazione suddivisa nelle sezioni "Riscaldamento - Dati BIN mensili sorgente fredda" e "Raffrescamento - Temperature media mensile del pozzo caldo".
Nella sezione dedicata al servizio di raffrescamento per ciascun mese dovrà essere indicato il valore della temperatura della sorgente esterna (pozzo caldo).
