DISEGNO DEGLI IMPIANTI

IMPIANTI IDRONICI\SANITARI\RETI GAS\PANNELLI RADIANTI\ RETI ANTINCENDIO - ARCHIVIO CLASSI DIAMETRO TUBAZIONI

Nell’archivio delle Classi di diametro sono contenuti, per ogni tipo di norma o costruttore, la serie dei diametri presenti in commercio.

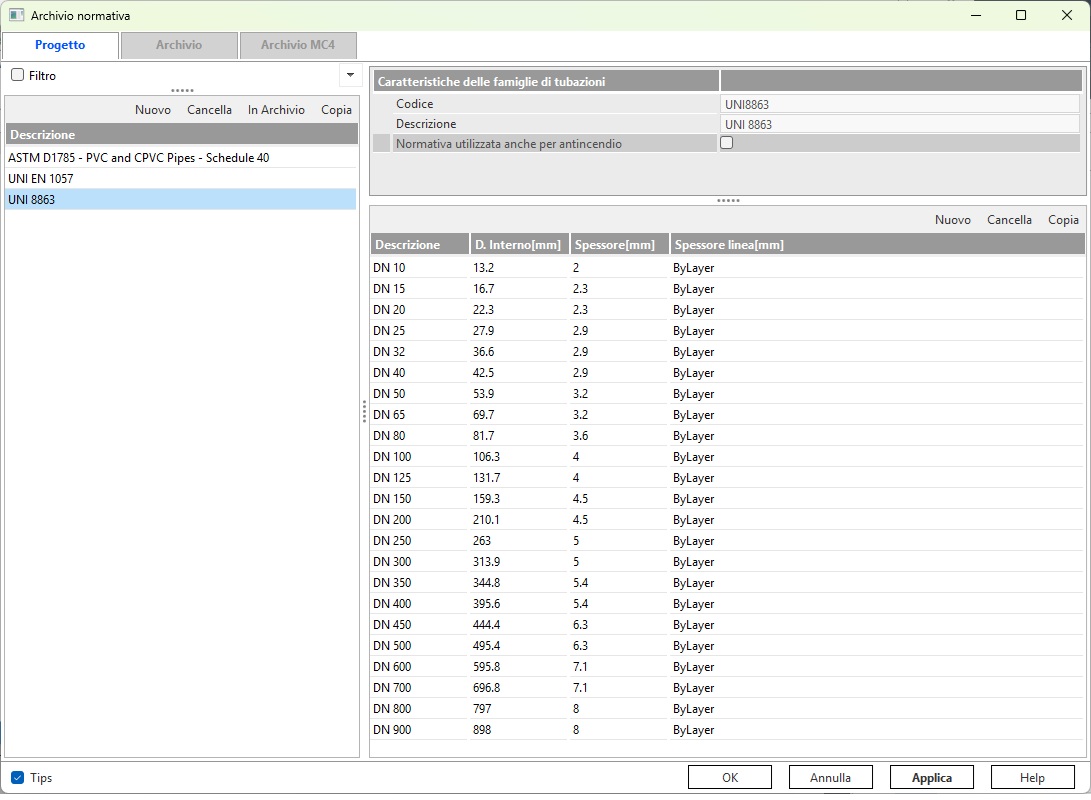

La finestra si compone di due aree: l'elenco di sinistra rappresenta l’elenco delle tubazioni,la parte si sinistra la serie dei diametri, con il diametro nominale (che è riportato nelle etichette), il diametro interno

(utile per il calcolo delle velocità dei fluidi e quindi delle perdite per attrito).

In questo archivio l’utente assegna ad una tubazione (che farà riferimento a questa classe) i diametri commerciali con le dimensioni reali utili al calcolo fluidodimanico, al peso e alla capacità della tubazione

stessa.

Pertanto ad ogni tubazione occorre associare:

Diametro Nominale: valore che appare nella etichetta del tubo
Diametro Interno: valore reale utilizzato per il calcolo della velocità del fluido ad esempio e quindi la perdita di pressione
Spessore: è lo spessore della parete della tubazione (cosi il programma può calcolare il diametro esterno e quindi il peso della tubazione;
Spessore Linea: ad ogni diametro l’utente potrà associare uno spessore di linea diverso per evidenziare graficamente i diversi diametri della rete di distribuzione;

Per aggiungere nuovi diametri occorre premere <Nuovo> nella parte destra della finestra. Il programma aggiunge una riga nuova all’elenco; compilare i tre campi presenti relativi al diametro nominale (il testo

apparirà nelle etichette delle tubazioni), diametro interno e spessore .

Calcolo Antincendio

Qualora la tubazione dovesse essere utilizzata per impianti antincendio, ai fini della valutazione corretta delle lunghezze equivalenti, occorre attivare il check "Normativa Utilizzata per Antincendio".

Una volta attivato il programma mostra una colonna aggiuntiva che contiene il valore del diametro nominale cui ogni dimensione interna della classe di diametro deve far riferimento per la correzione delle

lunghezze equivalenti dei fittings.

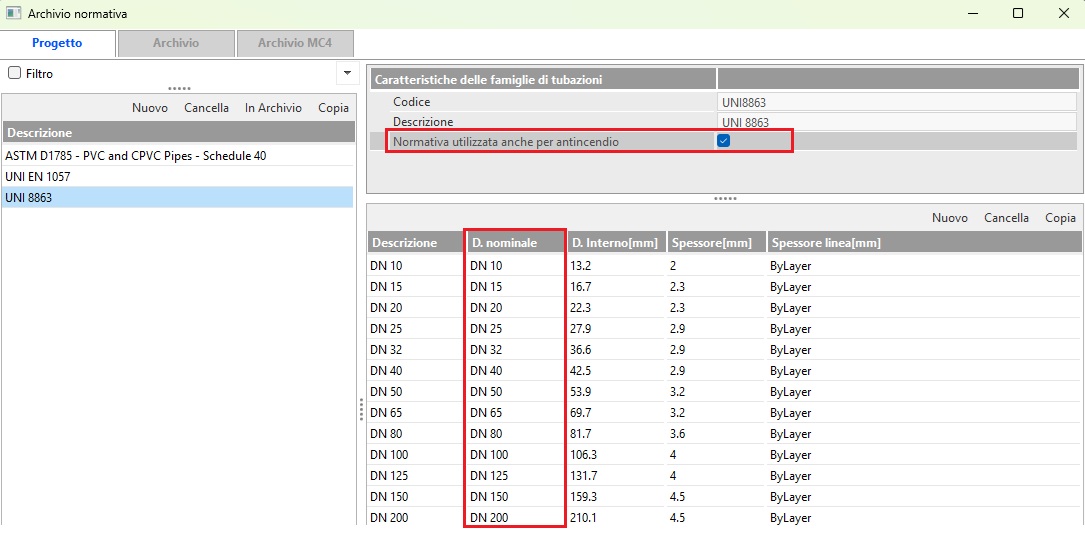

La colonna DN Nominale appare come nella figura sottostante. In corrispondenza di ogni dimensione appare un menu a tendina ove effettuare la scelta per l'associazione.
