ARCHIVIO UNITA' COGENERATIVE

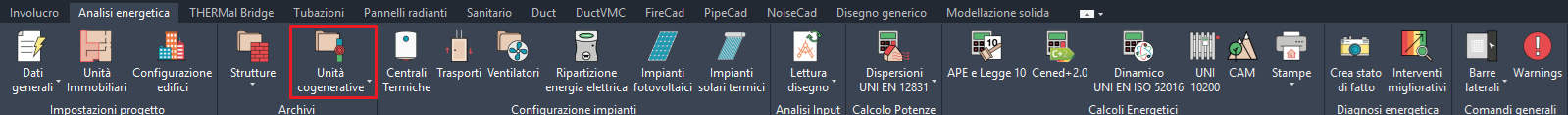

Comando: QDBCOGEN

Cliccando sul pulsante sopra visualizzato, si accede alla maschera di gestione dei sistemi di cogenerazione

La parte sinistra dello schermo contiene tre schede: Progetto, Archivio e Archivio MC4. Come per tutti gli altri archivi di programma l'Archivio MC4 non può essere modificato e l'utente può solo prendere ed

usare i componenti in esso elencati ma non può cancellare o aggiungere altre voci. La scheda Archivio invece conterrà tutti i componenti (cogeneratori in questo caso) aggiunti dall'utente nella scheda

Progetto (che rimane l'unica dove l'utente può aggiungere componenti nuovi).

Quando si seleziona un cogeneratore nella lista posta nella parte sinistra della scheda appaiono tutte le proprità che servono al calcolo energetico. I valori che occorre inserire sono funzione del metodi di

calcolo scelto ossia del tipo di Funzionamento che può essere (1) Carico Nominale oppure (2) Carico Variabile.

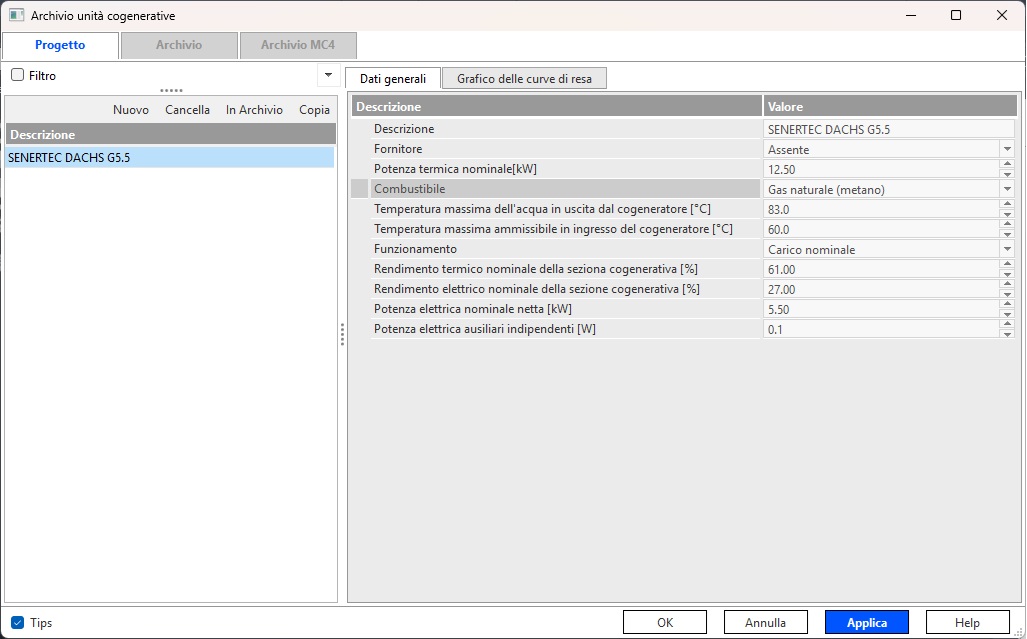

In caso (1) la maschera è come quella che appare nella figura soprastante e può essere utilizzata quando la sezione cogenerativa è stata termicamente dimensionata per funzionare a carico nominale per la

maggior parte dell'anno (o della stagione se viene usata per il solo riscaldamento). In funzione del tipo di funzionamento il programma utilizza il metodo di calcolo "del contributo frazionale" (carico nominale)

oppure il metodo "del profilo di carico mensile" (carico variabile). In ogni caso è l'utente che decide il tipo di funzionamento nel senso che il programma non effettua alcuna verifica tra le potenze richieste e

quelle nominale del cogeneratore per determinare il tipo di calcolo più adatto.

Funzionamento a Carico Nominale

Vediamo ora i dati che occorre inserire nel caso in cui il funzionamento sia a Carico Nominale:

• Potenza Termica Nominale: è la potenza termica nominale della sezione cogenerativa. In caso di unità a condensazione è la potenza che eroga alla massima temperatura

• Combustibile: tipo di combustibile usato dal generatore. Selezionare il tipo di combustibile dall'archivio dei fluidi;

• Temperatura massima in uscita dal cogeneratore: rappresenta la temperatura massima del fluido che esce dallo scambiatore e va all'impianto termico/accumulo;

• Temperatura massima ammissibile in Ingresso al cogeneratore: è il valore massimo della temperatura di ritorno dall'impianto termico del fluido vettore ammessa all'ingresso dello scambiatore;

• Rendimento Termico Nominale della Sezione Cogenerativa: il rendimento è espresso in %;

• Rendimento Elettrico nominale della Sezione Cogenerativa: rendimento per la produzione di energia elettrica;

• Potenza Elettrica Nominale Netta: potenza elettrica prodotta diminuita dell'assorbimento degli ausiliari dipendenti diretti, ossia quelli direttamente alimentati dal generatore di cui il produttore ha tenuto

conto nel dichiarare le prestazioni. il valore è espresso in [kW];

• Potenza Elettrica ausiliari indipendenti: è l'assorbimento elettrico degli ausiliari che non sono direttamente alimentati dal generatore di cui quindi non si è tenuto conto nel dichiarare le prestazioni

nominale del cogeneratore. Il valore è espresso in [kW].

Funzionamento a Carico Variabile

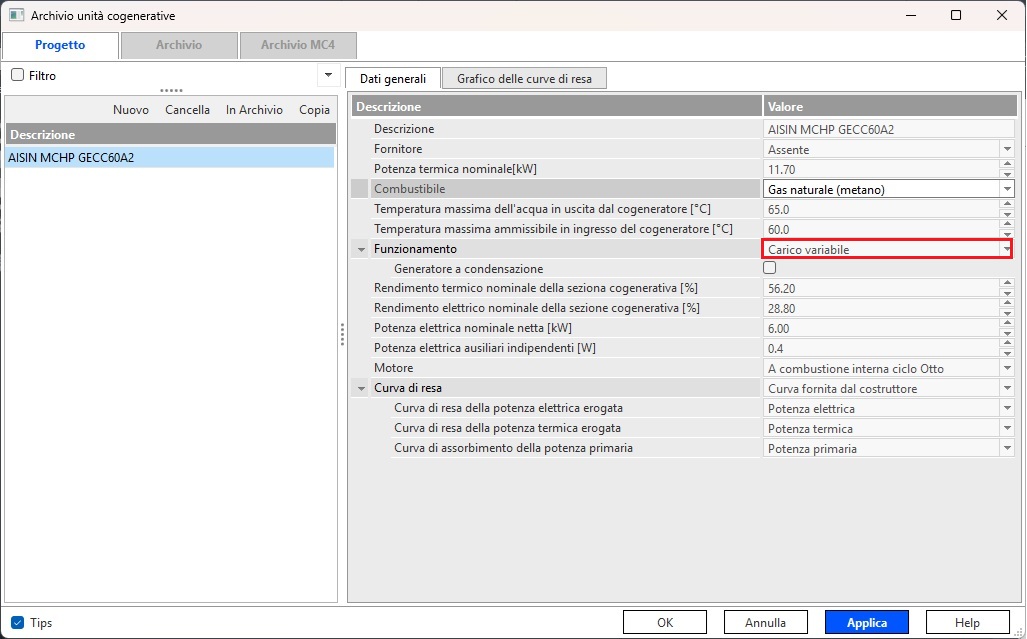

Se invece il funzionamento è a Carico Variabile la maschera si modifica come mostrato in figura

In questo caso occorre specificare come ulteriore dato:

• Potenza termica minima ammissibile

• Tipo di Motore: selezionare il tipo di motore dal relativo menu. Le opzioni disponibili sono le seguenti:

- Combustione Interna a Ciclo Otto

- Turbina a Gas

- Motori Stirling

• Curve di resa: l'utente può selezionare le curve prestazionali (1) Standard che sono funzione del tipo di motore scelto e che il programma crea in funzione dei dati forniti in questa maschera e degli algoritmi

riportati in Appendice I UNI/TS 11300-4, oppure può usare le curve prestazionali (2) Fornite dal Costruttore. Alla selezione di questa opzione il programma mostra tre menu di scelta aggiuntivi dve specificare

le curve di prestazione (1) Potenza Elettrica Erogata, (2) Potenza Termica Erogata e (3) Assorbimento Potenza Primaria. Per accedere all'Archivio Curve di Resa occorre cliccare sul pulsante <Edita> posto

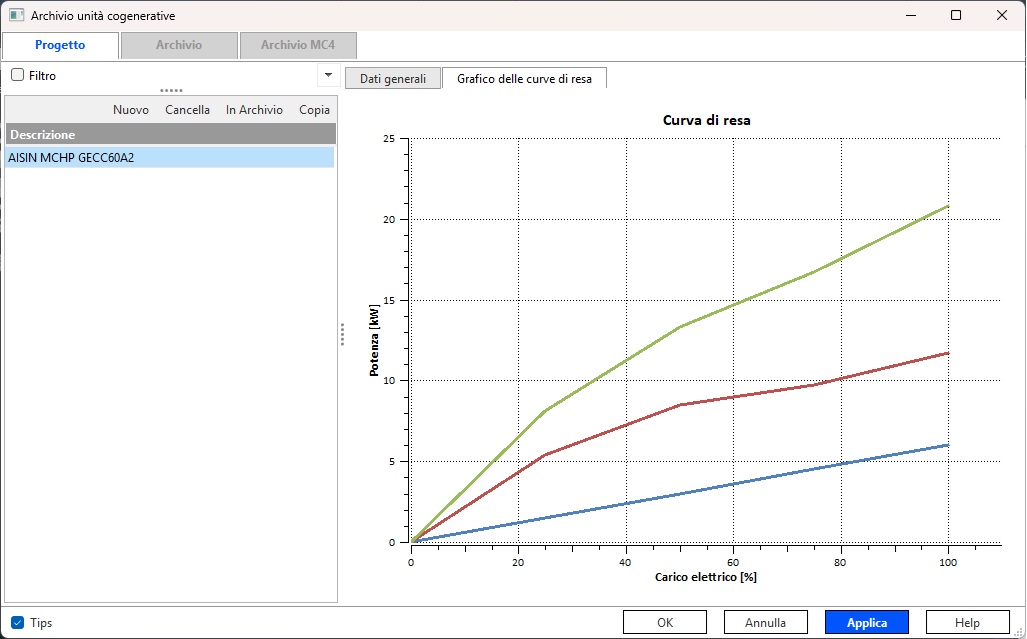

in basso a destra. Cliccando sul tab ""GRAFICO DELLA CURVE DI RESA" l'utente potrà visualizzare le curve del sistema scelto:
