DISEGNO DEGLI IMPIANTI

RETI ANTINCENDIO - ARCHIVI - ARCHIVIO COMPARTIMENTI ANTINCENDIO

Icona:

Comando: DBFIREAREA

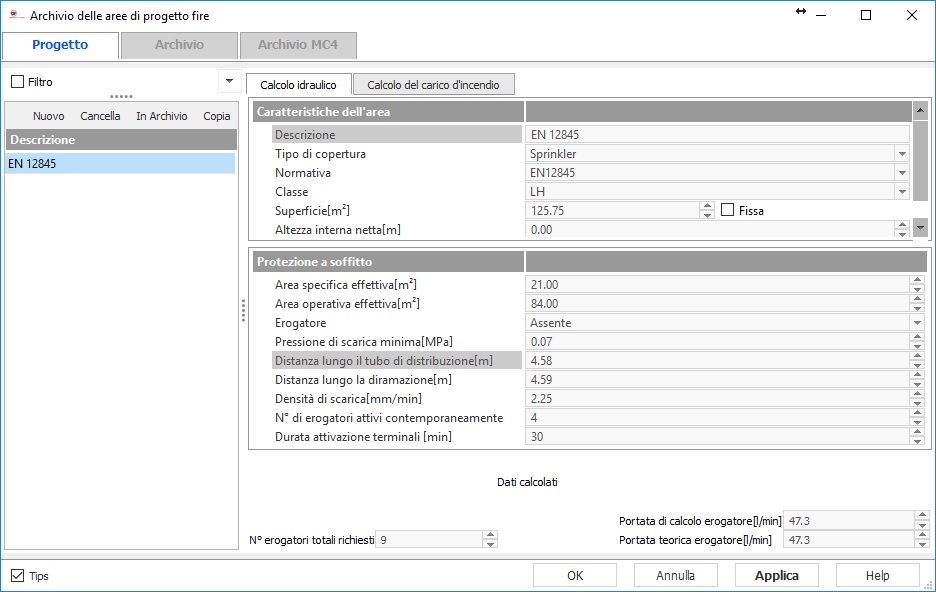

Per la definizione di un nuovo compartimento antincendio (o la modifica di un compartimento già esistente) occorre definire i parametri mostrati nella figura sopra proposta (zona destra della finestra) rispettanto l'unità di

misura suggerita per ogni caratteristica.

L'archivio è strutturato nelle seguenti schede:

Calcolo idraulico

Sezione Caratteristiche dell'area

Descrizione: inserire la descrizione (il nome che s'intende attribuire) del compartimento.

Tipo di copertura: mediante il menù a tendina si sceglie tra: Sprinkler, Naspi - Idranti interni, oppure Idranti esterni.

Normativa: tale campo dipende dalla compilazione del precedente. Se il Tipo di copertura è Sprinkler si attiva un menù a tendina con le scelte: EN12845, oppure NFPA13. Se il Tipo di copertura è Naspi - Idranti interni,

oppure Idranti esterni si attiva un menù a tendina con le scelte: UNI10779 (e per il calcolo idraulico la EN12845), oppure NFPA13.

Classe: tale campo dipende dalla compilazione dei precedenti due. Scegliendo il Tipo di copertura: Sprinkler e la Normativa: EN12845 si attiva un menù a tendina con le scelte: LH, OH1, OH2, OH3, OH4, HHP1, HHP2,

HHP3, HHP4 oppure HHS. Scegliendo il Tipo di copertura: Sprinkler e la Normativa: NFPA13 si attiva un menù a tendina con le scelte: Residential, LH, OH1, OH2, EH1, EH2 oppure HPS. Scegliendo il Tipo di copertura:

Naspi - Idranti interni, oppure Idranti esterni e la Normativa: UNI10779 (e per il calcolo idraulico la EN12845) si attiva un menù a tendina con le scelte: L1, L2 oppure L3. Scegliendo il Tipo di copertura: Naspi - Idranti interni,

oppure Idranti esterni e la Normativa: NFPA13 si attiva un menù a tendina con le scelte: Class I-III Hose per floor < 3, Class I-III Hose per floor > 3 oppure Class II. Si ricorda che, come riportato nella norma UNI 10779, nel

caso d'Idranti esterni e di Normativa: UNI10779 (e per il calcolo idraulico la EN12845), generalmente non è prevista la classe L1.

Superficie[m²]: è possibile inserire la superficie del compartimento fissandola con apposita spunta "Fissa" presente accanto al valore numerico introdotto, oppure è possibile determinarla graficamente associando il

compartimento ad uno o più ambienti inseriti graficamente.

Altezza interna netta[m]: è possibile inserire manualmente l'altezza interna netta del compartimento.

Sezione Protezione a soffitto

Nell'immagine è rappresentata tale sezione nel caso la scelta effettuata del Tipo di copertura sia Sprinkler (come del resto si vede sempre nell'immagine).

Nota Bene: Tutti i dati contenuti in questa sezione dipendono dalla scelta effettuata nel campo Classe sopra descritto. La classe del compartimento determina il caricamento automatico di valori di default che si

richiamano a valori contenuti nelle norme EN12845, oppure NFPA13 per le coperture sprinklers, mentre per quelle idranti ci si riferisce alle norme UNI10779 oppure NFPA14. In taluni casi le norme prevedono dati variabili

a seconda della specificità della casistica che occorre considerare all'interno di una determinata Classe. Pertanto non è detto nè che la scelta automatica che il programma propone sia quella richiesta dalla specifica

tipologia del compartimento che si deve considerare e nemmeno che la medesima sia sempre la più cautelativa. Il progettista ha il dovere di controllare tali valori proposti ed eventualmente dovrà modificarli a seconda

delle scelte progettuali che intende seguire: Tutti i dati di questa sezione sono liberamente editabili dall'utente, tenendo conto che alcuni valori influenzano la modifica di altri campi (talvolta bloccando il valore).

Area specifica effettiva[m²]: superficie protetta da ciascuno sprinkler, cioè la superficie su cui ogni sprinkler riesce ad intervenire Tale valore determina anche la maglia, cioè il prodotto dei valori:

Distanza lungo il tubo di distribuzione [m] e Distanza lungo la diramazione [m]. Non è dunque possibile indicare una qualsivoglia coppia di tali valori in quanto il loro prodotto non può eccedere il valore di tale area.

Area operativa effettiva[m²]: superficie tipica d'intervento dell'impianto legata alla classe. In associazione all'area specifica (dividendo cioè l'area operativa per l'area specifica) determina il numero di erogatori attivi contemporaneamente.

Erogatore: mediante menù a tendina è possibile indicare l'erogatore sprinkler utilizzato nel compartimento: il dato utile che si prende in considerazione è il Ke coefficiente d'efflusso.

Pressione di scarica minima[MPa]: pressione minima dello sprinkler situato nella posizione idraulicamente più sfavorevole quando tutti gli sprinklers nell'area operativa sono in funzione. La maggior pressione tra questa e

la pressione richiesta per raggiungere la densità di scarica di progetto, sarà la pressione da garantire al terminale sprinkler.

Distanza lungo il tubo di distribuzione [m]: distanza tra due sprinklers, misurata lungo la dorsale di distribuzione.

Distanza lungo la diramazione [m]: distanza tra due sprinklers, misurata tra due diverse dorsali di distribuzione consecutive

Densità di scarica[mm/min]: densità minima di scarica, espressa in millimetri per minuto di acqua, legata alla classe del compartimento. In associazione all'area specifica determina la "Portata teorica all'erogatore [l/min]",

valore che, nel compartimento, compare in basso a destra.

N° di erogatori attivi contemporaneamente: numero di sprinklers che sono contemporaneamente in funzione e che determinano il numero di erogatori per le aree sfavorita e favorita. Il valore è determinato

automaticamente dalla classe del compartimento. Il valore è comunque modificabile dall'utente manualmente, oppure calcolabile dal programma a seguiito di modifica dei parametri: area operativa effettiva ed area specifica

effettiva. come rapporto tra area operativa ed area specifica.

Durata attivazione terminali [min]: durata in minuti di attivazione dei terminali del compartimento. Il valore è caricato scegliendo la Classe, ma è liberamente modificabile dall'utente.

Sezione Dati calcolati

In questa sezione sono contenuti risultati di calcolo

N° erogatori totali richiesti: numero di erogatori complessivamente richiesti per coprire l'intero compartimento.

Portata di calcolo erogatore[l/min]: se si è scelto uno sprinkler nel compartimento tale portata è calcolata come il massimo tra la portata teorica e la portata calcolata moltiplicando il coefficiente d'efflusso del terminale

adottato nel compartimento per la radice quadrata della pressione di scarica del compartimento. Si tenga conto che, in tale calcolo, la pressione di scarica (in genere espressa in MPa) deve ovviamente essere espressa (e

quindi all'occorrenza convertita) in un'unità di misura congrua con il coefficiente d'efflusso del terminale il quale in genere è espresso in l/(min*Bar^0.5).

Portata teorica erogatore[l/min]: portata calcolata moltiplicando l'area specifica effettiva per la densità di scarica.
