DISEGNO DEGLI IMPIANTI

---



---

IMPIANTI AERAULICI - ARCHIVIO DIMENSIONI COMMERCIALI

---



Icona:

Comando: DBDIMEN

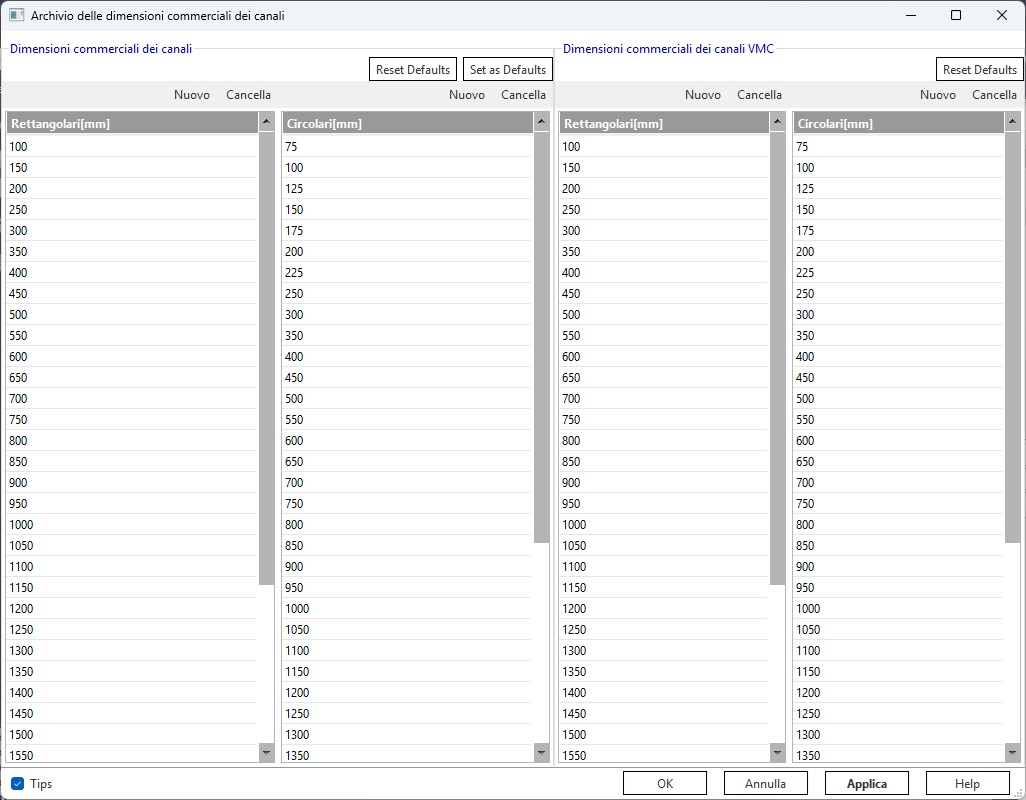

La finestra è già compilata con le dimensioni che il programma utilizzerà in fase di dimensionamento della rete.

Per evitare dimensioni non desiderate, si possono cancellare le righe che le contengono o modificarne il contenuto.

La finestra presenta due aree, una riservata al dimensionamento dei canali "classici" del modulo HvacDuct (Dimensioni commerciali dei canali), e una seconda specifica per progetti di tipo VMC realizzati

tramite il modulo DuctVMC (Dimensioni commerciali dei canali VMC). le 2 aree devono essere trattate indipendentemente l'una dall'altra a seconda del tipo di progetto in fase di disegno.

Per inserire dimensioni non presenti fare clic sul pulsante <Nuova>. Il cursore è già posizionato sulla riga vuota introdotta per cui è sufficiente digitare la nuova dimensione.

 N.B.: In fase di calcolo, l’utente ha anche la possibilità di scegliere di effettuare i calcoli utilizzando delle dimensioni non normalizzate, per cui il programma eseguirà il dimensionamento della

rete ignorando le sezioni presenti nell’archivio delle dimensioni commerciali.
