ARCHIVIO ESPOSIZIONI

Scheda OSTACOLI

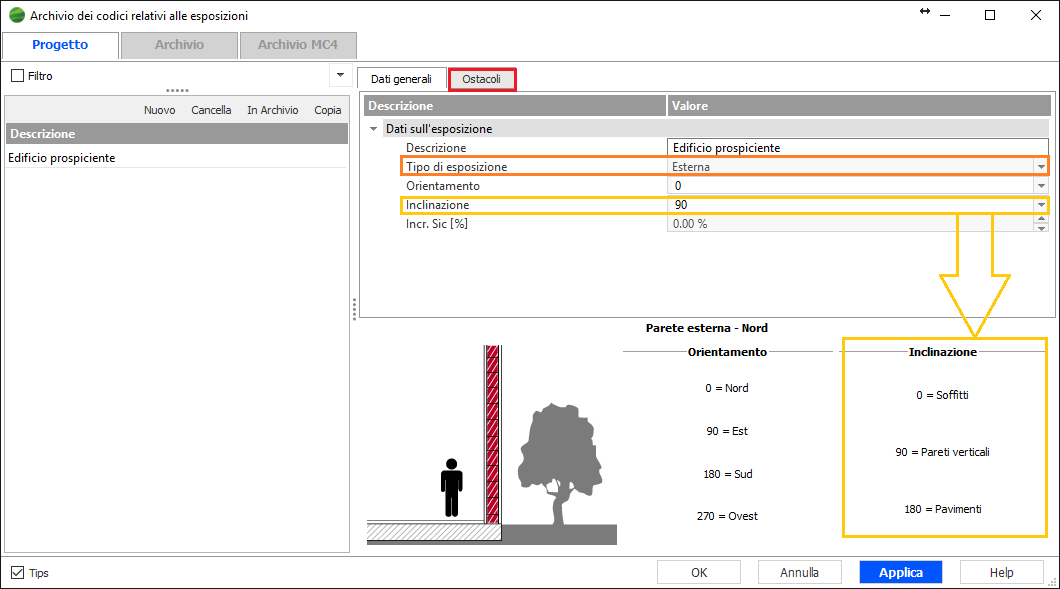

La scheda Ostacoli si attiva in caso di esposizione Esterna ( campo Tipo di esposizione), in riferimento ad una Parete esterna (Inclinazione = 90°) , avente un dato orientamento (da specificare nell'omonimo campo).

DBESP_8B

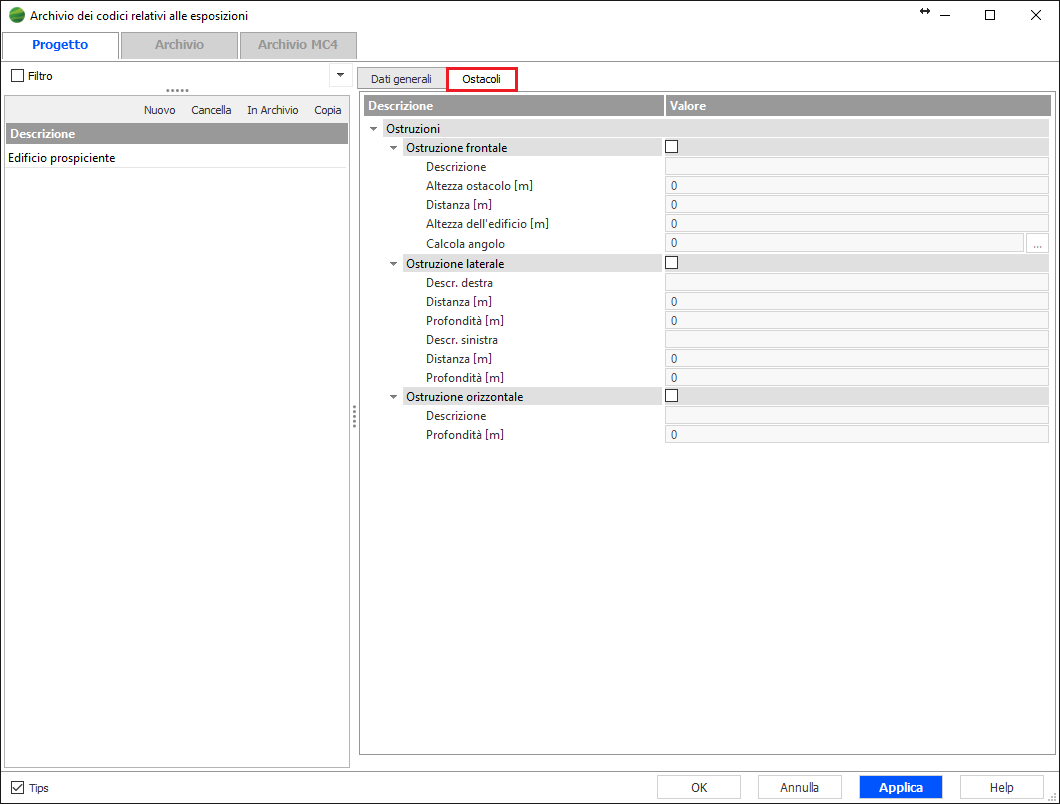

E' necessario apporre il segno di spunta nel check box corrispondente all'esposizione che si vuole editare prima di effettuare l'input dei relativi dati.

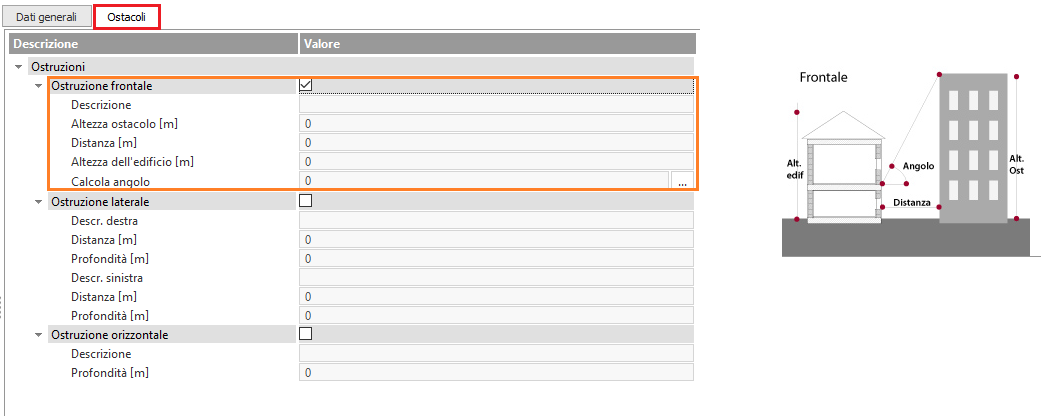

OSTRUZIONE FRONTALE

DBESP_10B

Inserito il segno di spunta in corrispondenza del campo Ostruzione frontale, si attiveranno le voci:

Descrizione: inserire una descrizione del tipo di ostacolo (ad esempio “Edificio prospiciente”);

Altezza ostacolo [m] : inserire l’altezza dell’edificio;

Distanza [m] : distanza tra la parete e l’ostacolo;

Altezza edificio [m] : altezza dell’edificio che si sta calcolando;

Calcolo angolo: cliccare sulla cella per far apparire il pulsante da premere per eseguire il calcolo dell’angolo.

Nota

L'angolo calcolato in automatico vale: Angolo = arctg {[Altezza ostacolo - (Altezza edificio) / 2] / Distanza}

Nel caso in cui l'edificio in ombra sia multipiano allora l'utente può operare una scelta tra due diverse modalità operative.

1) Creare un unico ostacolo da associare a tutte le superfici in ombra dell'edificio. In questo caso i campi precedenti devono essere compilati con le seguenti indicazioni:

• Altezza ostacolo [m] : altezza massima dell’edificio che produce l'ombra;
• Distanza [m] : distanza tra la parete e l’ostacolo;
• Altezza edificio [m] : altezza totale dell’edificio che si sta calcolando.

2) Creare un ostacolo per ogni piano dell'edificio in ombra. In questo caso, per ogni ostacolo che si crea, i campi precedenti devono essere compilati con le seguenti indicazioni:

• Altezza ostacolo [m] : differenza tra l'altezza massima dell’edificio che produce l'ombra e la quota dell'intradosso del pavimento del piano che si sta analizzando;
• Distanza [m] : distanza tra la parete e l’ostacolo;
• Altezza edificio [m] : altezza totale netta del piano che si sta calcolando.

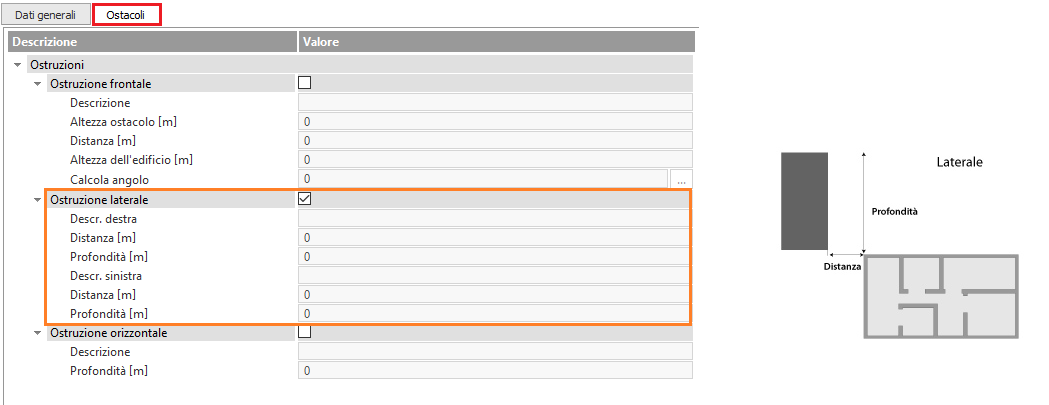

OSTRUZIONE LATERALE

DBESP_11

Inserito il segno di spunta in corrispondenza del campo Ostruzione laterale , si attiveranno le voci:

Descrizione destra/sinistra: inserire una descrizione del tipo di ostacolo laterale verticale;

Distanza [m] : distanza tra parete in esame ed ostacolo verticale;

Profondità [m] : profondità della parete ostacolo;

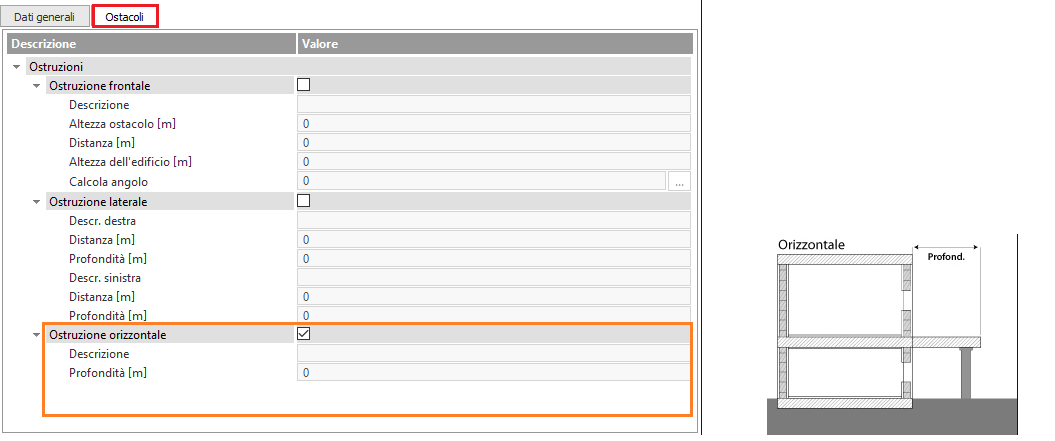

OSTRUZIONE ORIZZONTALE

DBESP_12

Inserito il segno di spunta in corrispondenza del campo Ostruzione orizzontale , si attiveranno le voci:

Descrizione : inserire una descrizione del tipo di ostacolo orizzontale.

Profondità [m] : profondità dell’ostacolo.
