ARCHIVIO ESPOSIZIONI

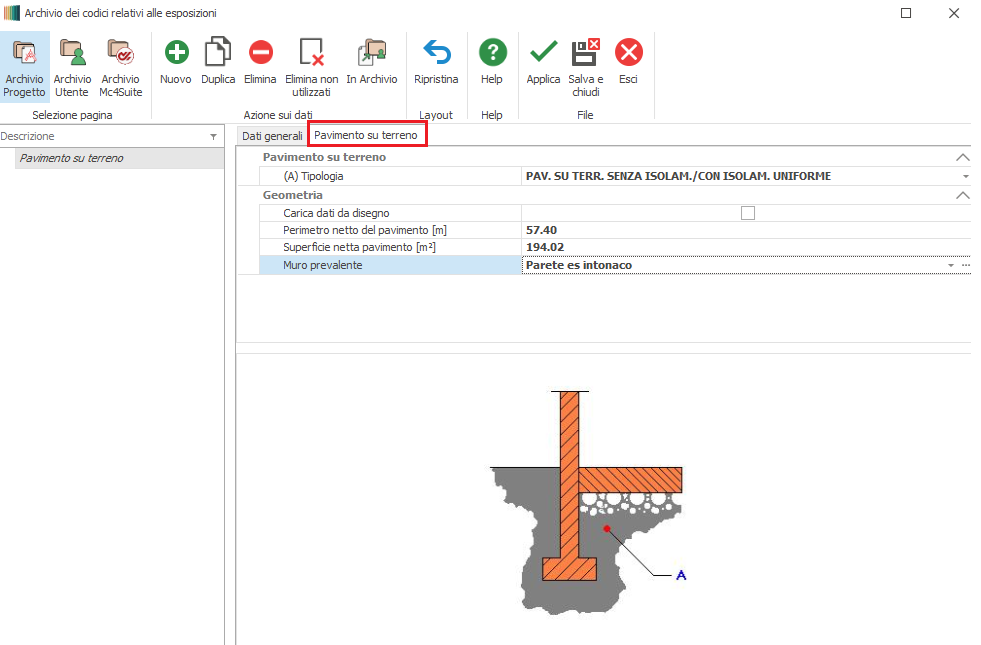

Scheda PAVIMENTI SU TERRENO
Tale scheda si attiva se l’esposizione è relativa ad un pavimento (Inclinazione = 180) e Controterra (come Tipo di esposizione).
Le voci associate al campo (A) Tipologia sono funzione della scelta operata in corrispondenza del campo "Metodo di calcolo per i pavimenti su terreno" all' interno della scheda "Dati generali"
METODO DI CALCOLO UNI EN ISO 13370
I campi presenti in questa scheda si attivano/disattivano in funzione della tipologia di pavimento scelta nel campo (A) Tipologia.
In funzione della tipologia di pavimento su terra, la norma UNI EN ISO 13370 adotta una specifica espressione del coefficiente di accoppiamento termico tra zona e terreno Hg [W/K].
Carica dati da disegno : ponendo il segno di spunta in corrispondenza di tale voce, il software deriverà in automatico dall'input grafico l'area netta del pavimento contro terra e la stratigrafia ed la lunghezza netta della parete prevalente
che delimita il pavimento. Contestualmente verranno disattivate le voci sottostanti Perimetro del pavimento, Area del pavimento, Muro prevalente.
Perimetro del pavimento [m] : se in corrispondenza del campo "Carica dati da disegno" non si è posto il segno di spunta, occorre indicare il valore del perimetro che delimita la superficie netta del pavimento contro terra dell'intera
porzione di edificio al quale verrà associata tale esposizione.
Area del pavimento [m2] : se in corrispondenza del campo "Carica dati da disegno" non si è posto il segno di spunta, occorre indicare il valore dell'area netta del pavimento contro terra dell'intera porzione di edificio al
quale verrà associata tale esposizione.

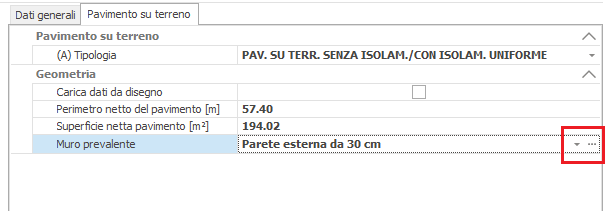

Muro prevalente : se in corrispondenza del campo "Carica dati da disegno" non si è posto il segno di spunta, occorre caricare, da Archivio Strutture, la stratigrafia che rappresenta la parete prevalente (per estensione)
lungo il perimetro del pavimento contro terra.
Tipologie pavimento contro terra
E' possibile definire 5 diverse tipologie di esposizioni controterra:
Pavimento poggiato su terreno privo di isolamento/uniformemente isolato
Pavimento poggiato su terreno con isolamento perimetrale orizzontale
Pavimento poggiato su terreno con isolamento perimetrale verticale
Pavimento su spazio aerato
Pavimento e pareti interrate

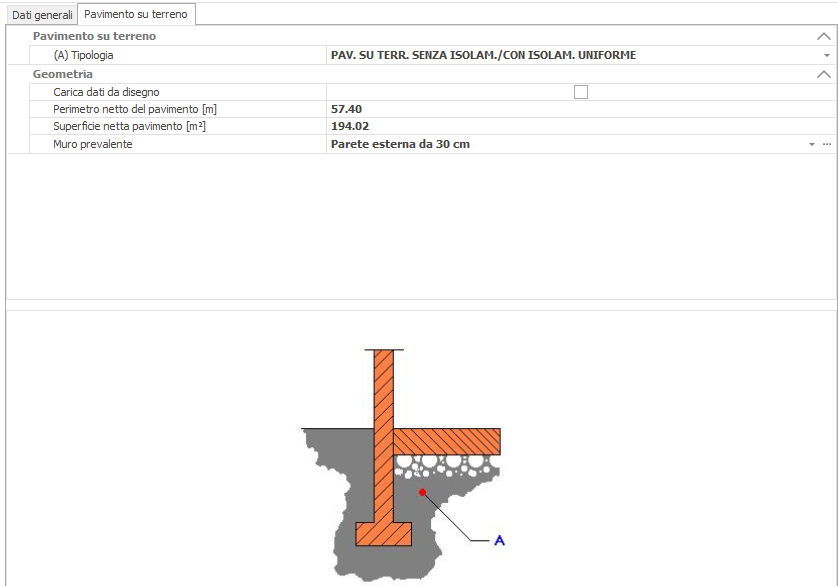

Pavimento poggiato su terreno privo di isolamento/uniformemente isolato
In questo caso, gli unici dati eventualmente da compilare sono quelli attivati in funzione della selezione o meno dell'opzione "Carica dati da disegno".
Carica dati da disegno : ponendo il segno di spunta in corrispondenza di tale voce, il software deriverà in automatico dall'input grafico l'area netta del pavimento contro terra e la stratigrafia ed la lunghezza netta della parete prevalente che delimita il pavimento. Contestualmente verranno disattivate le voci sottostanti Perimetro del pavimento, Area del pavimento, Muro prevalente.
Perimetro del pavimento [m2] : se in corrispondenza del campo "Carica dati da disegno" non si è posto il segno di spunta, occorre indicare il valore del perimetro che delimita la superficie netta del pavimento contro terra relativo all'intero edificio.
Area del pavimento [m2] : se in corrispondenza del campo "Carica dati da disegno" non si è posto il segno di spunta, occorre indicare il valore dell'area netta del pavimento contro terra relativo all'intero edificio.
Muro prevalente : se in corrispondenza del campo "Carica dati da disegno" non si è posto il segno di spunta, occorre caricare, da Archivio Strutture, la stratigrafia che rappresenta la parete prevalente (per estensione) lungo il perimetro del pavimento contro terra.

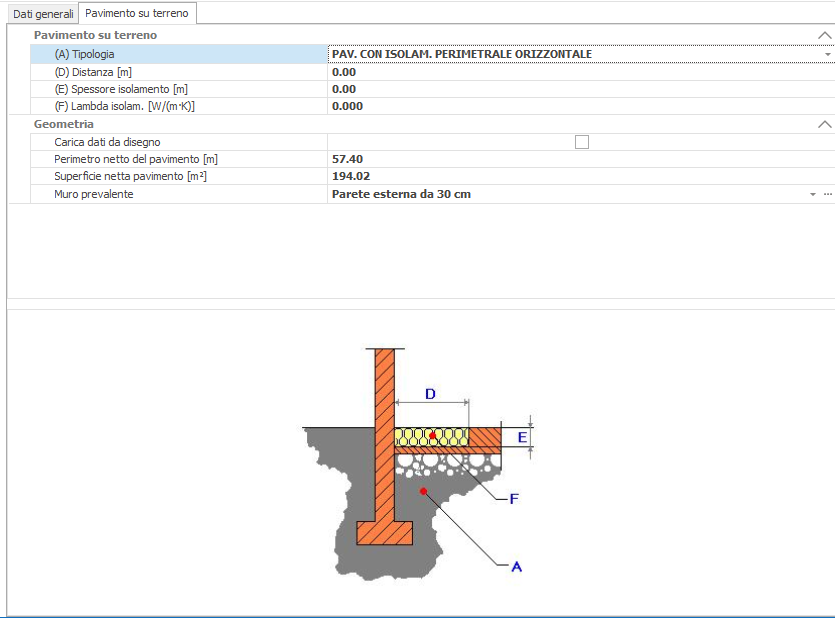

Pavimento poggiato su terreno con isolamento perimetrale orizzontale
I campi che l’utente deve compilare in questo caso sono:
(D) Distanza dell’isolamento perimetrale [m]
(E) Spessore dell’isolamento perimetrale [m]
(F) Conduttività termica dell’isolante [W/m K]
Carica dati da disegno : ponendo il segno di spunta in corrispondenza di tale voce, il software deriverà in automatico dall'input grafico l'area netta del pavimento contro terra e la stratigrafia ed la lunghezza netta della parete prevalente che delimita il pavimento. Contestualmente verranno disattivate le voci sottostanti Perimetro del pavimento, Area del pavimento, Muro prevalente.
Perimetro del pavimento [m] : se in corrispondenza del campo "Carica dati da disegno" non si è posto il segno di spunta, occorre indicare il valore del perimetro che delimita la superficie netta del pavimento contro terra relativo all'intero edificio.
Area del pavimento [m2] : se in corrispondenza del campo "Carica dati da disegno" non si è posto il segno di spunta, occorre indicare il valore dell'area netta del pavimento contro terra relativo all'intero edificio.
Muro prevalente : se in corrispondenza del campo "Carica dati da disegno" non si è posto il segno di spunta, occorre caricare, da Archivio Strutture, la stratigrafia che rappresenta la parete prevalente (per estensione) lungo il perimetro del pavimento contro terra.
Pavimento poggiato su terreno con isolamento perimetrale verticale
I campi che l’utente deve compilare in questo caso sono:
(D) Profondità dell’isolamento perimetrale [m];
(E) Spessore dell’isolamento perimetrale [m];
(F) Conduttività termica dell’isolante [W / m K];
Carica dati da disegno : ponendo il segno di spunta in corrispondenza di tale voce, il software deriverà in automatico dall'input grafico l'area netta del pavimento contro terra e la stratigrafia ed la lunghezza netta della parete prevalente che delimita il pavimento. Contestualmente verranno disattivate le voci sottostanti Perimetro del pavimento, Area del pavimento, Muro prevalente.
Perimetro del pavimento [m] : se in corrispondenza del campo "Carica dati da disegno" non si è posto il segno di spunta, occorre indicare il valore del perimetro che delimita la superficie netta del pavimento contro terra relativo all'intero edificio.
Area del pavimento [m2] : se in corrispondenza del campo "Carica dati da disegno" non si è posto il segno di spunta, occorre indicare il valore dell'area netta del pavimento contro terra relativo all'intero edificio.
Muro prevalente : se in corrispondenza del campo "Carica dati da disegno" non si è posto il segno di spunta, occorre caricare, da Archivio Strutture, la stratigrafia che rappresenta la parete prevalente (per estensione) lungo il perimetro del pavimento contro terra.

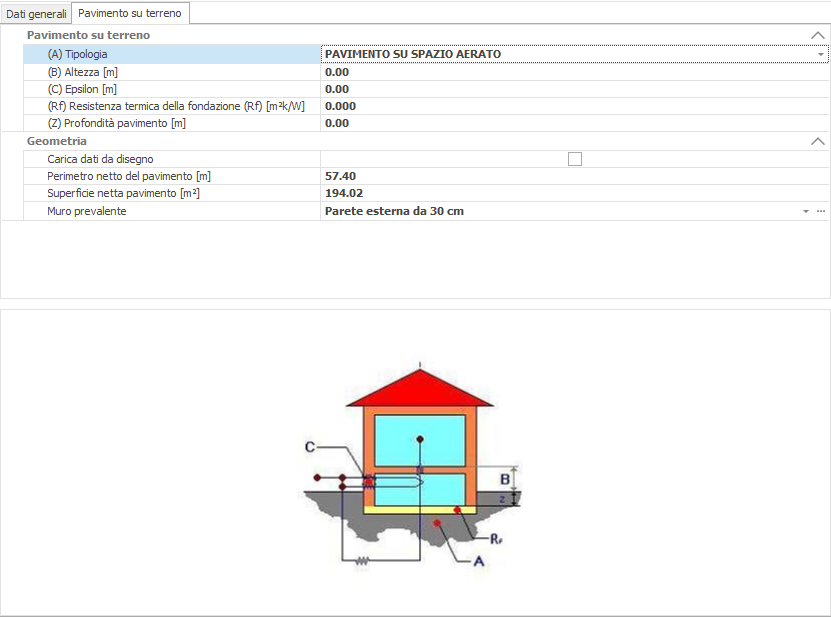

Pavimento su spazio aerato
I campi che l’utente deve compilare in questo caso sono:
(B) Altezza del pavimento sul livello del pavimento esterno [m]
(C) Epsilon [m]: rapporto tra area delle aperture di ventilazione e perimetro dell’intercapedine
(Z) Profondità pavimento [m]
(Rf) Resistenza termica della fondazione [m2K / W]
Questo tipo di esposizione contempla, a livello di calcolo, anche il fattore di schermatura al vento (fw wind shielding factor), definito in funzione del contesto territoriale dalla Tabella 2 della UNI EN ISO 13370.

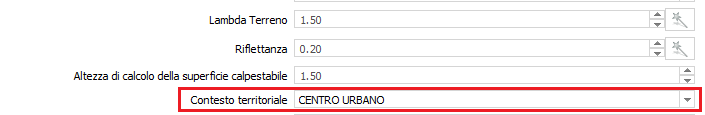

Il contesto territoriale si definisce nella maschera dei Dati di progetto e prevede le voci : 1) Centro urbano 2) Periferia 3) Campagna
Carica dati da disegno : ponendo il segno di spunta in corrispondenza di tale voce, il software deriverà in automatico dall'input grafico l'area netta del pavimento contro terra e la stratigrafia ed la lunghezza netta della parete prevalente che delimita il pavimento. Contestualmente verranno disattivate le voci sottostanti Perimetro del pavimento, Area del pavimento, Muro prevalente.
Perimetro del pavimento [m] : se in corrispondenza del campo "Carica dati da disegno" non si è posto il segno di spunta, occorre indicare il valore del perimetro che delimita la superficie netta del pavimento contro terra relativo all'intero edificio.
Area del pavimento [m2] : se in corrispondenza del campo "Carica dati da disegno" non si è posto il segno di spunta, occorre indicare il valore dell'area netta del pavimento contro terra relativo all'intero edificio.
Muro prevalente : se in corrispondenza del campo "Carica dati da disegno" non si è posto il segno di spunta, occorre caricare, da Archivio Strutture, la stratigrafia che rappresenta la parete prevalente (per estensione) lungo il perimetro del pavimento contro terra.
Le strutture aggiuntive sono da specificare esclusivamente ai fini dei calcoli eseguiti dal modulo CENED2+.

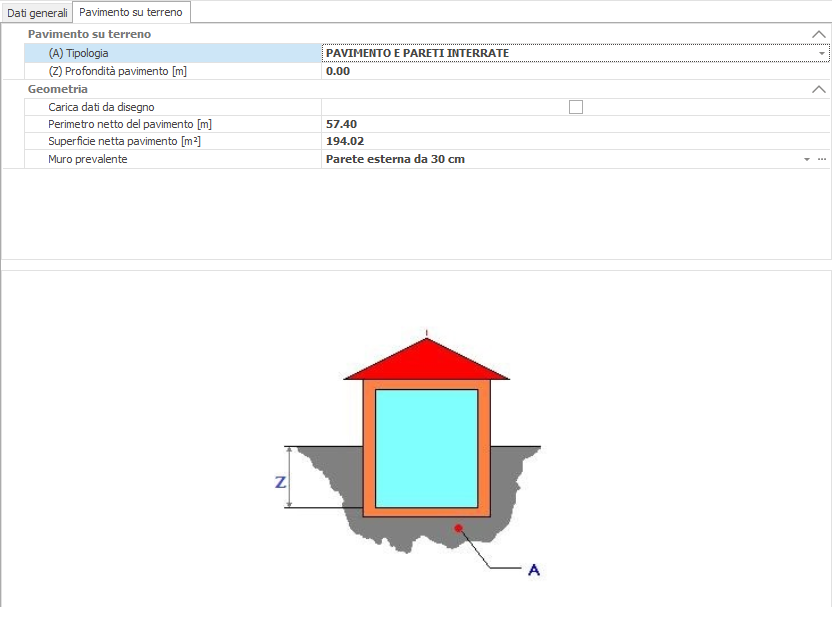

Pavimento e pareti interrate
I campi che l’utente deve compilare in questo caso sono:
(Z) Profondità interramento [m]: il valore deve essere positivo
Carica dati da disegno : ponendo il segno di spunta in corrispondenza di tale voce, il software deriverà in automatico dall'input grafico l'area netta del pavimento contro terra e la stratigrafia ed la lunghezza netta della parete prevalente che delimita il pavimento. Contestualmente verranno disattivate le voci sottostanti Perimetro del pavimento, Area del pavimento, Muro prevalente.
Perimetro del pavimento [m] : se in corrispondenza del campo "Carica dati da disegno" non si è posto il segno di spunta, occorre indicare il valore del perimetro che delimita la superficie netta del pavimento contro terra relativo all'intero edificio.
Area del pavimento [m2] : se in corrispondenza del campo "Carica dati da disegno" non si è posto il segno di spunta, occorre indicare il valore dell'area netta del pavimento contro terra relativo all'intero edificio.
Muro prevalente : se in corrispondenza del campo "Carica dati da disegno" non si è posto il segno di spunta, occorre caricare, da Archivio Strutture, la stratigrafia che rappresenta la parete prevalente (per estensione) lungo il perimetro del pavimento contro terra.

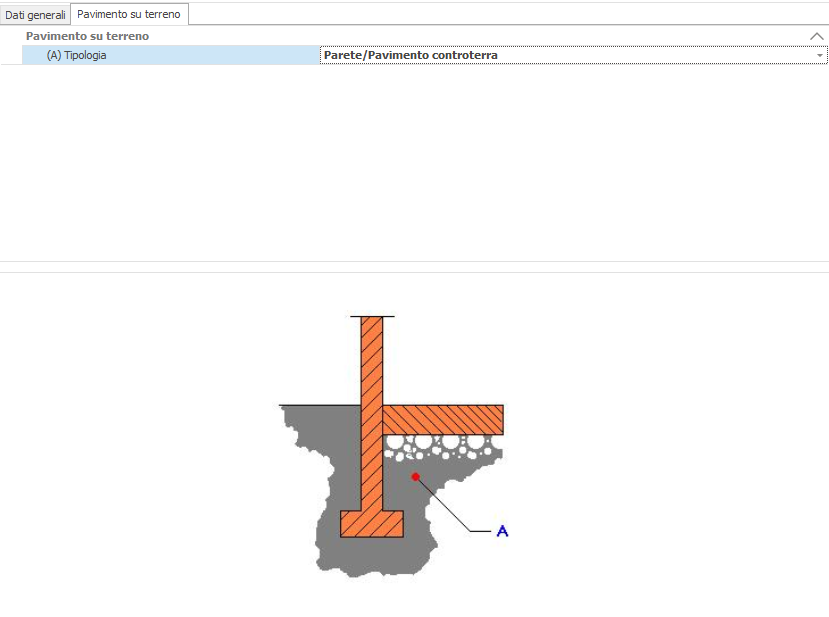

METODO DI CALCOLO UNI/TS 11300-1:2014 punto 11.3
Qualora si sia optato per l'approccio secondo UNI/TS 11300-1:2014 punto 11.3 (metodo forfettario o semplificato) le voci disponibili sono :
- Parete/Pavimento controterra
- Pavimento su vespaio aerato
corrispondenti, rispettivamente, alle voci "Pavimento o parete controterra " e "Solette sospese (solette sopra vespaio)" del prospetto 7 della UNI/TS 11300-1:2014.
