DISEGNO DEGLI IMPIANTI

PANNELLI RADIANTI - ARCHIVI - ARCHIVIO FAMIGLIE PASSI

Questo archivio serve all'Utente per definire i passi disponibili per un certo tipo di sistema radiante o per più sistemi dal momento che una stessa famiglia di passi può essere

associata a più sistemi radianti di tipo diverso.

Si distinguono i passi a disposizione per la Zona Marginale (Perimetrale) e per la Zona Residenziale (Soggiornale). Inoltre si distinguono le colonne per passi Automatici e Manuali.

I passi Automatici (siano essi Marginali o Residenziali) fanno parte di quella categoria di passi che possono essere proposti in automatico dal programma in funzione della

potenza da erogare e della temperatura di mandata dell’acqua al collettore.

I passi Manuali (siano essi Marginali o Residenziali) invece sono disponibili tra i passi impostabili dall’utente nel momento in cui egli voglia impostarlo indipendentemente da ciò

che il programma suggerisce tra le soluzioni.

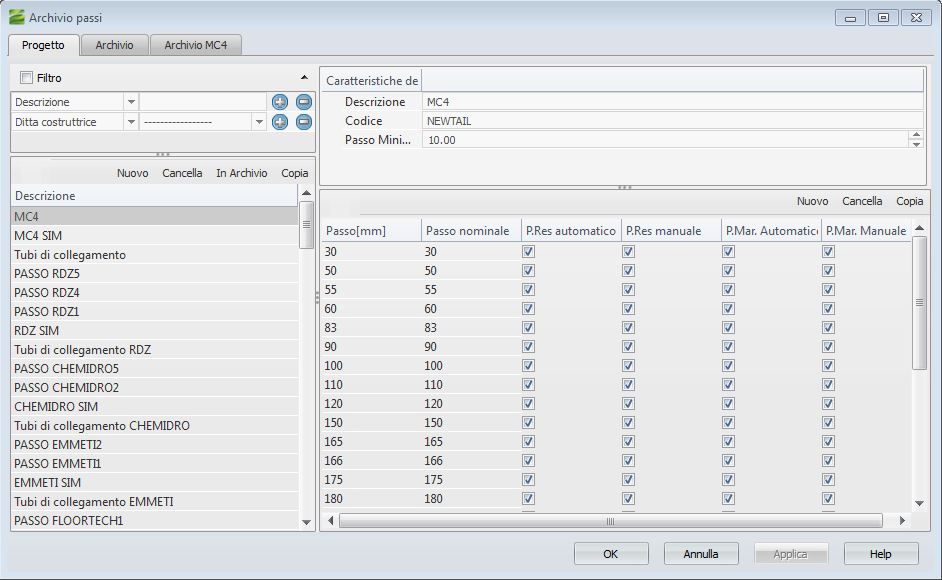

Facendo riferimento a quanto mostrato in figura possiamo affermare che:

Il programma proporrà per la zona Residenziale tutti i passi da 30 fino a 180 mm (vedi colonna P.Res.Autom.)
Il programma proporrà per la zona Marginale tutti i passi da 30 fino a 180 mm (vedi colonna P.Mar.Autom.)
L’utente potrà forzare tutti i passi da 50 a 180 in entrambe le zone

La differenza invece tra Passo e Passo Nominale è che il primo rappresenta la distanza reale tra le tubazioni (misurabile anche sul disegno) ed ha quindi una unità di misura che in

questo caso è impostato a millimetri, mentre il secondo è quanto appare nella descrizione del passo (pertanto potrebbe contenere anche delle lettere).
