DISEGNO DEGLI IMPIANTI

IMPIANTI IDRONICI - ARCHIVIO FANCOILS

Icona:

Comando: DBFANC

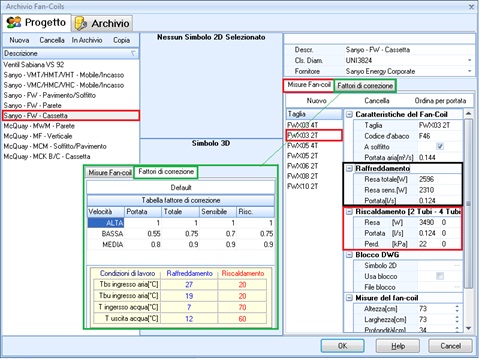

L'archivio fancoil può essere suddiviso in tre diverse sezioni. Sulla sinistra della maschera è possibile trovare la lista dei terminali (Descrizione) mentre nella parte centrale sono mostrate a video l'anteprima degli

eventuali blocchi DWG collegati al fancoil stesso per la loro rappresentazione grafica. Nel caso in cui alcun DWG sia stato associato al terminale in esame, il programma utilizzerà i simboli di default sia per la

rappresentazione 2D che 3D.

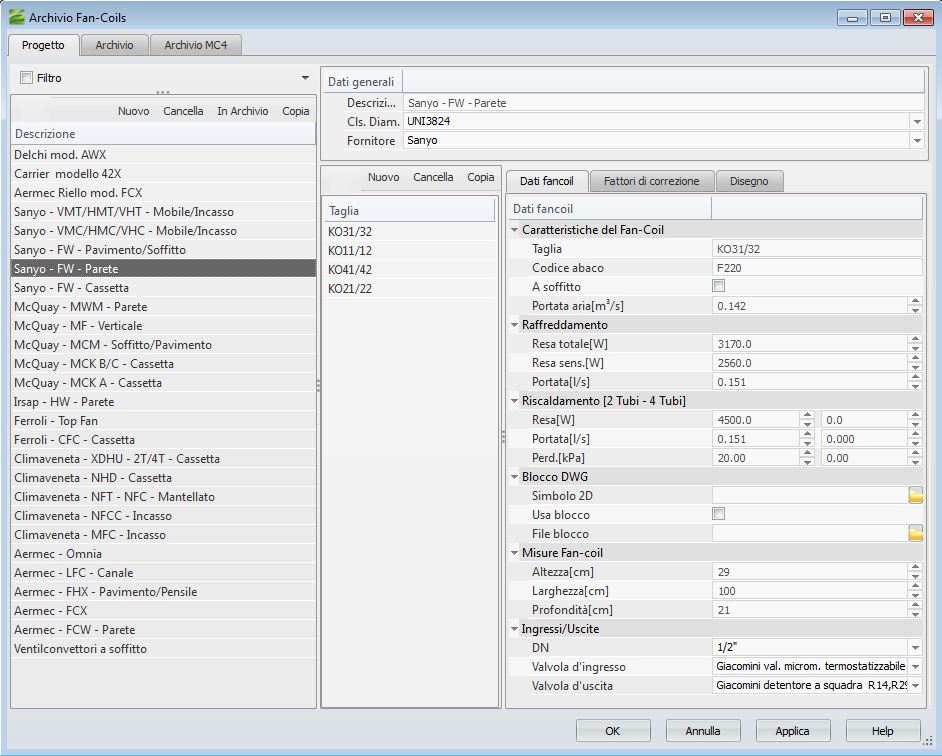

Nella sezione sulla destra invece occorre inserire le rese termiche per ogni taglia e in basso le dimensioni del disegno di default con i diametri nominali degli attacchi.

ATTENZIONE!! Affinché il programma possa selezionare correttamente la taglia del fancoil in funzione della richiesta dell'ambiente in cui esso è posizionato occorre inserire almeno due taglie.

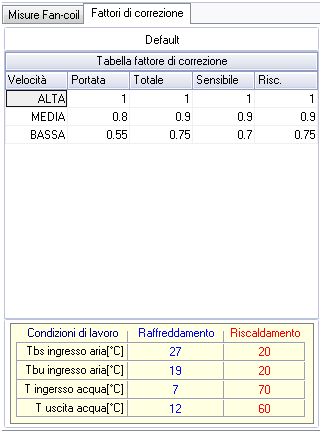

Per quanto riguarda l'inserimento delle rese, il programma accetta come dati di ingresso il valore delle rese in raffreddamento e riscaldamento alle condizioni riportate nella scheda Fattori di correzione e mostrati in

Figura nel riquadro verde ed evidenziata nell'immagine sotto riportata..
