ILLUMINAZIONE NATURALE
Ai fini della verifica prevista al paragrafo "2.3.7 Illuminazione naturale", in interventi di nuova costruzione, demolizione e ricostruzione, interventi di manutenzione ordinaria e straordinaria che prevedono una modifica
delle pareti finestrate, per tutte le destinazioni d'uso, ad eccezione delle scuole e di particolari ambienti in cui vigono normative di settore (es: sale operatorie, sale radiologiche), il D.M. 24/11/2025 prevede che venga
garantito un livello minimo illuminamento da luce naturale, corrispondente ad almeno 300 [lux], verificato almeno nel 50% della superficie di riferimento del locale, e di 100 [lux], verificato almeno nel 95% della superficie
di riferimento, per almeno la metà delle ore di luce diurna.
I requisiti dovranno essere rispettati per almeno il 75% dei locali.
I valori di illuminamento di progetto non vengono calcolati dal software ma devono essere inseriti a cura del progettista, unitamente ai corrispondenti valori limite, nell'ambito della sezione “Dati per l’illuminotecnica”.
Per le scuole primarie e secondarie dev'essere garantito un livello medio di illuminamento da luce naturale, corrispondente ad almeno 500 [lux], verificato nel 50% dei punti di misura e 300 [lux] verificato nel 95% dei
punti di misura, per almeno la metà delle ore di luce diurna.
Per le scuole materne e gli asili nido dev'essere garantito un livello ottimale di illuminamento da luce naturale di, corrispondente ad almeno 750 [lux], verificato nel 50% dei punti di misura e 500 [lux] verificato nel 95%
dei punti di misura, per almeno la metà delle ore di luce diurna.
Oltre che per intera zona, tali valori sono compilabili e discriminabili a livello di singolo locale, agendo all'interno dei relativi dati estesi.
Nei progetti di ristrutturazione edilizia in cui non è possibile garantire una distribuzione dei livelli di illuminamento come sopra indicato, sia per motivi strutturali (assenza di pareti o coperture direttamente a contatto
con l’esterno) che per effetto di vincoli a tutela dii beni architettonici o paesaggistici è garantito un fattore medio di luce diurna maggiore del 2% per qualsiasi destinazione d’uso, escluse quelle per le quali sono vigenti
norme specifiche di settore (come sale operatorie, sale radiologiche, ecc.) ed escluse le scuole materne, gli asili nido e le scuole primarie e secondarie per le quali il fattore medio di luce diurna da garantire, è maggiore
del 3%.
In queste specifiche casistiche (e in tutti i progetti ancora sottostanti al criterio "2.3.5.1 Illuminazione naturale"- D.M. 11/10/2017") occorre procedere alla compilazione dei parametri legati alla trasmissione luminosa dei
serramenti, delle strutture opache e delle porte.
Nell’ambito della sezione “Dati per l’illuminotecnica”, si definiscono:
- i valori di illuminamento di progetto e limite secondo UNI EN 17037
- il valore limite del Fattore di luce diurna in funzione della tipologia di ambiente.

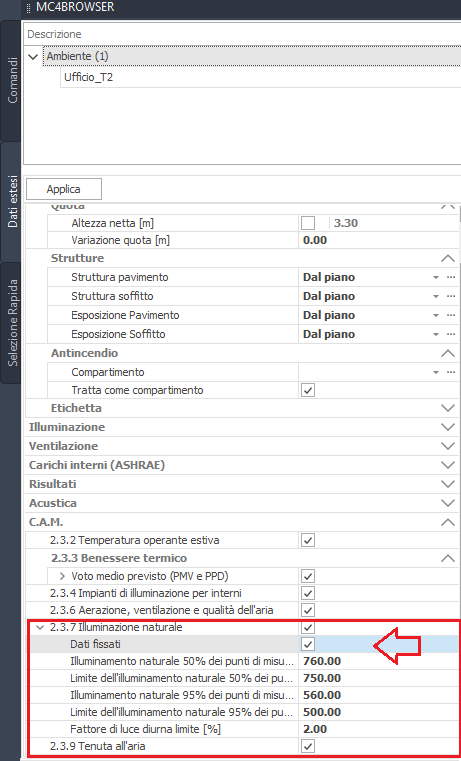

Laddove sussista la necessità di differenziare i valori illuminotecnici per singoli ambiente, si dovrà operare all'interno dei dati estesi di ciascuno dei locali interessati ponendo il segno di spunta in corrispondenza del
checkbox "Dati fissati" nel contesto del criterio C.A.M. 2.3.7.
Archivio serramenti di progetto - Scheda Solari - sezione "Dati per C.A.M."
NoiseCad
Calcolo energetico
Carichi termici
Pannelli
radianti
Impianti
idronici
AI fini del calcolo dell'illuminazione naturale nell'ambito della caratterizzazione dei serramenti, è richiesta l'immissione di:
- Coefficiente di trasmissione luminosa del vetro
- Coefficiente di riduzione del fattore finestra (Appendice A - UNI 10480)
- Coefficiente di riflessione luminosa del cassonetto
- Superficie apribile
AI fini del calcolo della temperatura operante estiva, nell'ambito della caratterizzazione dei serramenti, è richiesta l'immissione del Fattore di rivestimento del vetro.
Archivio Strutture - "Dati illuminotecnici per C.A.M."
Archivio Porte - "Dati per C.A.M."
