DISEGNO DEGLI IMPIANTI

---



---

IMPIANTI IDRONICI/SANITARI/RETI GAS - ARCHIVIO FLANGE

---



Icona:

Comando: DBFLANGED

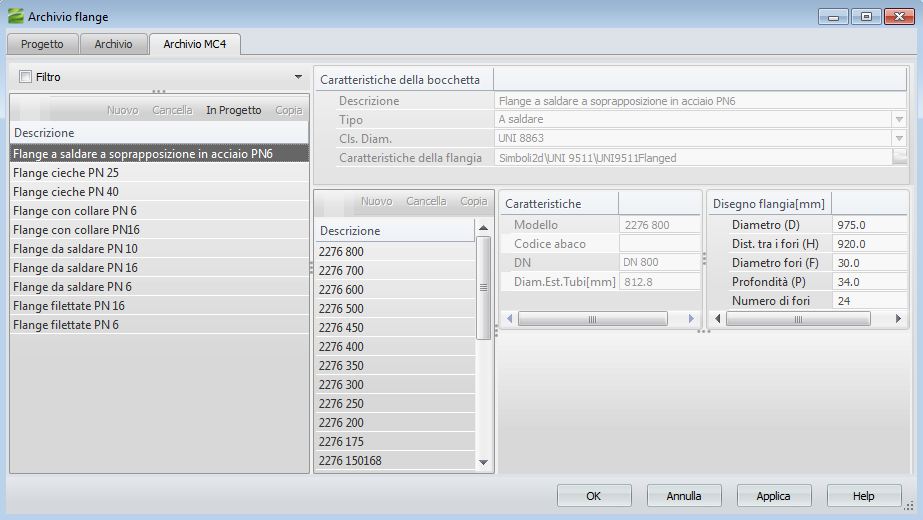

Figura 2 15 - Archivio Flange

Di seguito i campi da definire per la creazione/modifica di una flangia nell'archivio omonimo.

Marca:

Tipo:

Cls Diametro:

Fornitore:

Schematico:

CARATTERISTICHE DELLA FLANGIA

Modello:

DN:

Diametro est. tubi:

Codice d'abaco:

DISEGNO FLANGIA

Profondità:

Diametro:

Distanza tra i fori:

Dametro fori:

Numero fori:

COLLARINO

Questa sezione della finestra si attiva solo se il TIPO di flangia é impostato come FILETTATA o CON COLLARINO . In tal caso viene richiesto di definire i valori di:

Diam 1:

Larg. Tot.
