DISEGNO DEGLI IMPIANTI

IMPIANTI IDRONICI - ARCHIVIO POMPE DI CIRCOLAZIONE

Icona:

Comando: DBPUMP

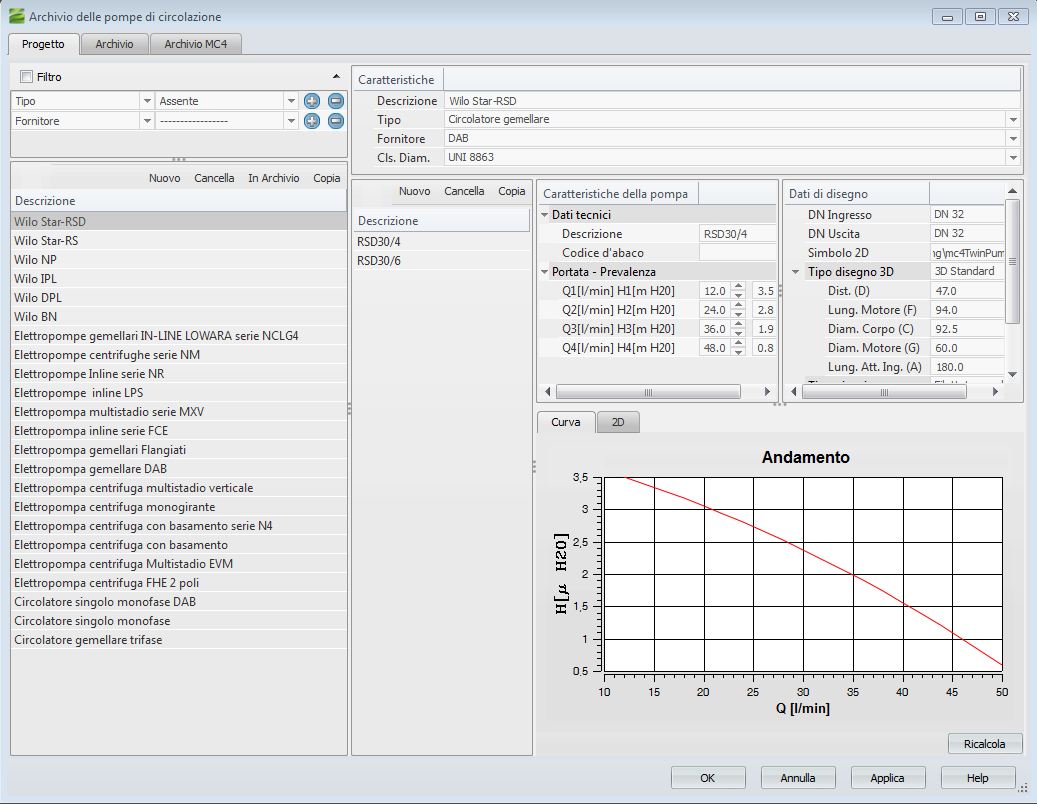

Nella parte sinistra si trova la lista delle pompe. Nella parte centrale si definisce la tipologia della pompa in base alla quale cui il programma associa il disegno 3D a meno che non si specifichi un blocco dwg

nell'apposito campo posto nella parte destra della finestra.

Sempre nella parte centrale inoltre, come evidenziato in Figura , sono presenti tre diverse schede:

• Simbolo 3D: mostra l'anteprima del disegno associato al modello della pompa selezionata nel caso venga utilizzata in un progetto di tubazioni definito come non schematico;

• Simbolo 2D: mostra l'anteprima del disegno associato al modello della pompa selezionata nel caso venga utilizzata in un progetto di tubazioni definito come schematico;

• Grafico: mostra la curva caratteristica della pompa costruita in base ai valori inseriti nella sezione Portata-Prevalenza presente nella sezione che contiene i dati del modello selezionato. Nell'esempio della figura soprastante  si è scelto come unità di misura [mH2O] e [litri/min] rispettivamente per pressione e portata ma si ricorda che attraverso la maschera di gestione delle Unità di Misura, cui si accede dal menu presente nella barra laterale, è possibile modificare.

La Figura mostra la relazione tra le quattro coordinate Portata/Prevalenza ed il grafico costruito in automatico dal programma. dato che occorre indicare solo quattro punti della curva caratteristica come primo ed ultimo

punto si consiglia di impostare gli estremi della curva fornita dal costruttore in modo da delimitare correttamente il campo di funzionamento della pompa stessa.
